PLC编程数据线：选型、使用与故障排查全解析

PLC（可编程逻辑控制器）作为工业自动化系统的“大脑”，其编程与数据交互依赖于可靠的编程数据线，作为连接PLC与编程设备（如电脑、手持编程器）的核心介质，PLC编程数据线的性能直接影响程序下载效率、通信稳定性及系统安全性，本文将从类型、选型标准、使用规范、故障排查及行业实践案例等维度，系统解析PLC编程数据线的专业应用，并结合行业实践分享经验。

PLC编程数据线的类型与工作原理

PLC编程数据线主要分为串行接口线、USB接口线、工业以太网线及专用编程线四大类，不同类型对应不同的通信协议与适用场景：

PLC编程数据线的选型标准

选择合适的编程数据线需综合考虑PLC接口类型、传输距离、环境需求及预算三大核心因素：

1. 接口匹配优先：

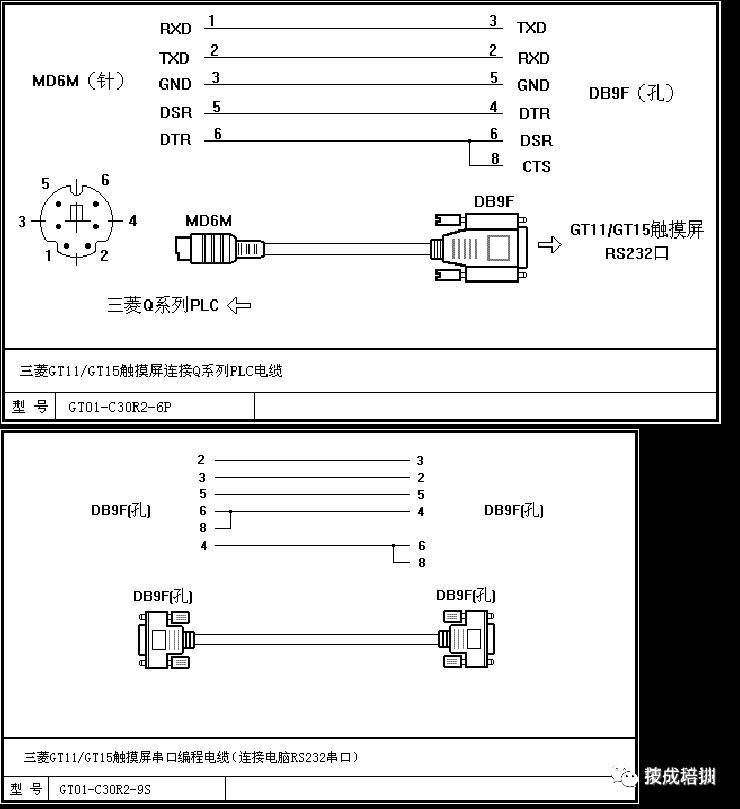

   • 若PLC配备RS-232接口（如早期三菱FX系列），需选择RS-232编程线（9针或25针）；
   • 若PLC为RS-485接口（如西门子S7-200），需使用DB9针RS-485线（针脚2=数据发送，3=数据接收，5=接地）；
   • 若PLC支持USB通信（如西门子S7-1200），优先选择USB编程线（避免串口线兼容性问题）。

2. 传输距离与速度：

   • 短距离（≤5米）且需高速传输（≥115200bps）时，选USB线（传输速率可达12Mbps）；
   • 长距离（5-100米）且需抗干扰能力时，选RS-485线（差分信号抗干扰性强，最大传输距离可达1200米）；
   • 工业以太网线适用于网络化编程（如通过交换机连接多台PLC）。

3. 环境适应性：



   • 工业现场（高温、潮湿、粉尘）需选择屏蔽抗干扰线（如带金属编织层的RS-485线），避免电磁干扰导致通信中断；
   • 需要防爆环境（如石油化工）时，需选择防爆型编程线（符合Ex认证标准）。

PLC编程数据线的使用规范与注意事项

正确的使用方法可延长线缆寿命并保障通信稳定：

1. 物理连接规范：

   • 插拔线缆时,需关闭PLC和编程设备的电源，避免静电或电涌损坏接口；
   • 确保线缆两端接口完全插入,无松动（可通过手感检查，若接口松动会导致信号衰减）。

2. 信号电平与接地：

   • RS-485接口需注意差分信号的正负极（如针脚2为+，3为-），反接会导致通信失败；
   • 工业现场需做好接地（PLC外壳与线缆屏蔽层连接），防止静电积累损坏设备。

   • 线缆长度限制：



     • RS-232线缆最长不超过15米（超过易导致信号失真）；
     • RS-485线缆最长不超过1200米（需使用中继器扩展距离）；
     • USB线缆最长不超过5米（超过需使用USB延长线或集线器）。

     PLC编程数据线的故障排查与解决

     常见故障包括“无法连接”“数据传输错误”“通信超时”等，排查步骤如下：

     1. 物理连接问题：

        • 检查线缆两端接口是否插紧,若松动重新插拔；
        • 使用万用表测试线缆是否断路（如RS-485线的针脚2与3是否导通，5是否接地）。

     2. 驱动与软件配置：

        • 确认编程软件已安装对应PLC的驱动（如西门子TIA Portal的S7-200驱动）；
        • 检查通信参数设置：波特率（如9600bps）、数据位（8位）、停止位（1位）、校验位（无校验）是否与PLC一致。

     3. 环境干扰排除：

        • 若在工业现场出现通信不稳定,尝试更换屏蔽线或缩短线缆长度（减少干扰）；
        • 检查附近是否有强电磁源（如变频器、电机），必要时增加滤波器。

     4. 系统重启与重置：



        • 重启PLC和编程设备,清除临时通信错误；
        • 若故障持续,尝试将PLC恢复出厂设置（需谨慎操作，避免丢失程序）。

     西西云工业云平台案例：编程数据线的智能管理实践

     在工业自动化场景中,编程数据线的维护效率直接影响生产效率，以西西云工业云平台为例，其通过“PLC数据线管理模块”实现远程监控与智能预警：

     案例场景：某汽车零部件制造企业拥有30台西门子S7-200 PLC，现场编程数据线因老化导致传输延迟，企业部署西西云工业云平台后，通过内置的“数据线状态监测”功能：

     • 实时采集每台PLC编程数据线的连接状态、传输速率及故障日志；
     • 当某台PLC数据线因老化导致传输延迟超过阈值（如100ms）时，平台自动发送告警至运维人员手机，并记录历史数据；
     • 运维人员根据历史数据定位故障线缆（如某台设备连接的RS-485线缆长度超过100米），更换后通信恢复正常。

     效果：通过智能管理，该企业将PLC编程数据线故障维修时间从平均2小时缩短至30分钟，生产效率提升约40%。

     常见问题解答（FAQs）

     1. 如何根据PLC型号和接口类型选择合适的编程数据线？

        • 步骤1：查阅PLC手册，确定其通信接口类型（如RS-232、RS-485、USB、工业以太网）；
        • 步骤2：根据传输距离选择线缆类型（短距离选USB，长距离选RS-485）；
        • 步骤3：考虑环境需求（工业现场选屏蔽抗干扰线），确保针脚定义匹配（如RS-485的DB9针脚2=TXD，3=RXD，5=GND）。

     2. 遇到PLC编程数据线传输失败，应如何排查？

        • 第一步：物理连接检查——确认线缆两端接口插紧，无松动；
        • 第二步：线缆完整性测试——使用万用表测试线缆是否断路或短路；
        • 第三步：驱动程序检查——确保编程软件已安装正确驱动；
        • 第四步：通信参数核对——检查波特率、数据位、停止位等是否与PLC设置一致；
        • 第五步：环境干扰排除——更换屏蔽线或缩短线缆长度，避免电磁干扰；
        • 第六步：系统重启——重启PLC和编程设备，清除临时错误。

     国内权威文献与标准参考

     PLC编程数据线的选型与使用需遵循国内及国际标准,以下为权威文献参考：

     • 《工业自动化与仪表》（中国仪器仪表学会主办，核心期刊，涵盖PLC通信技术）；
     • 西门子（中国）有限公司《S7-200/S7-300 PLC编程手册》（官方技术文档，详细说明接口类型与编程线规范）；
     • 《中国自动化学会会刊》（中国自动化学会主办，发表PLC应用与通信技术研究成果）；
     • 《PLC技术与应用》（中国机械工程学会自动化分会主办，行业技术交流平台）；
     • 《工业以太网通信技术标准》（GB/T 29246-2012等，规范工业以太网数据传输）。

     综上,PLC编程数据线的选型与使用需结合具体场景，通过规范操作与智能管理提升系统稳定性，随着工业4.0的发展，结合云平台的数据线智能监控技术将成为未来趋势，助力企业实现更高效的自动化运维。
