有没有适合新手的Cisco路由器ADSL完整配置步骤呢？
在广域网接入领域，尽管光纤技术日益普及，但在某些地区，ADSL（非对称数字用户线路）仍然是一种可行且成本效益高的连接方式，使用Cisco路由器进行ADSL配置，能够为企业或家庭网络提供稳定、可管理性强的Internet接入方案，本文将详细介绍Cisco路由器ADSL配置的核心概念、完整步骤、验证方法及常见问题解答，旨在为网络管理员提供一份清晰、实用的技术指南。
核心概念解析
在动手配置之前，理解几个关键术语是成功的基础，ADSL技术依赖于ATM（异步传输模式）作为其底层传输协议,因此配置过程会涉及与传统以太网不同的接口和命令。
-
ATM接口与PVC： Cisco路由器通过专用的ADSL WIC（WAN接口卡）或HWIC（混合高度WAN接口卡）模块连接电话线，在路由器上，这个物理接口通常被识别为ATM0/0或类似的名称，ISP（互联网服务提供商）会在其网络上为您的连接建立一条永久虚电路，由两个数字标识：VPI（虚路径标识符）和VCI（虚通道标识符），这两个值是配置的关键,必须由ISP提供。
-
封装类型： 数据在PVC上传输时需要被“打包”或封装，ISP会指定封装类型,常见的有：
- aal5snap：用于RFC 1483桥接,较为少见。
- aal5mux ppp：用于PPPoA（基于ATM的PPP）。
- aal5mux ip：用于RFC 1483路由。
在现代网络中，PPPoE（基于以太网的PPP）和PPPoA是最主流的两种方式。
-
拨号方式：
- PPPoE (PPP over Ethernet)： 将PPP会话封装在以太网帧内，再通过ATM传输，这是目前许多地区（如北美、亚洲部分国家）的主流方式,它需要在路由器上创建一个虚拟拨号接口。
- PPPoA (PPP over ATM)： 直接在ATM PVC上运行PPP会话，在欧洲等地较为常见，配置相对直接,PPP参数直接在ATM子接口上设置。
下表小编总结了关键配置参数及其来源：
| 参数名称 | 描述 | 来源 |
|---|---|---|
| VPI/VCI | 永久虚电路标识符 | ISP提供 |
| 封装类型 | 数据在PVC上的打包格式 | ISP提供 |
| 用户名/密码 | 拨号认证凭据 | ISP提供 |
| 认证协议 | PAP或CHAP | ISP提供 |
配置步骤详解（以PPPoE为例）

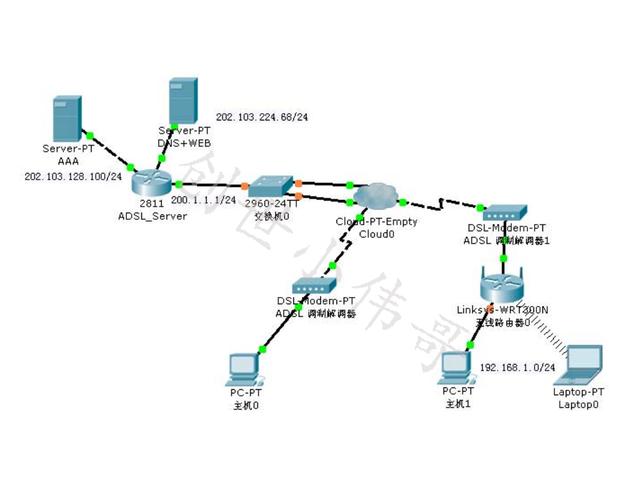

PPPoE因其广泛的适用性，成为我们配置示例的重点，假设您已从ISP处获得了以下信息：VPI=8, VCI=35，用户名为user@isp，密码为isppass,认证方式为CHAP。

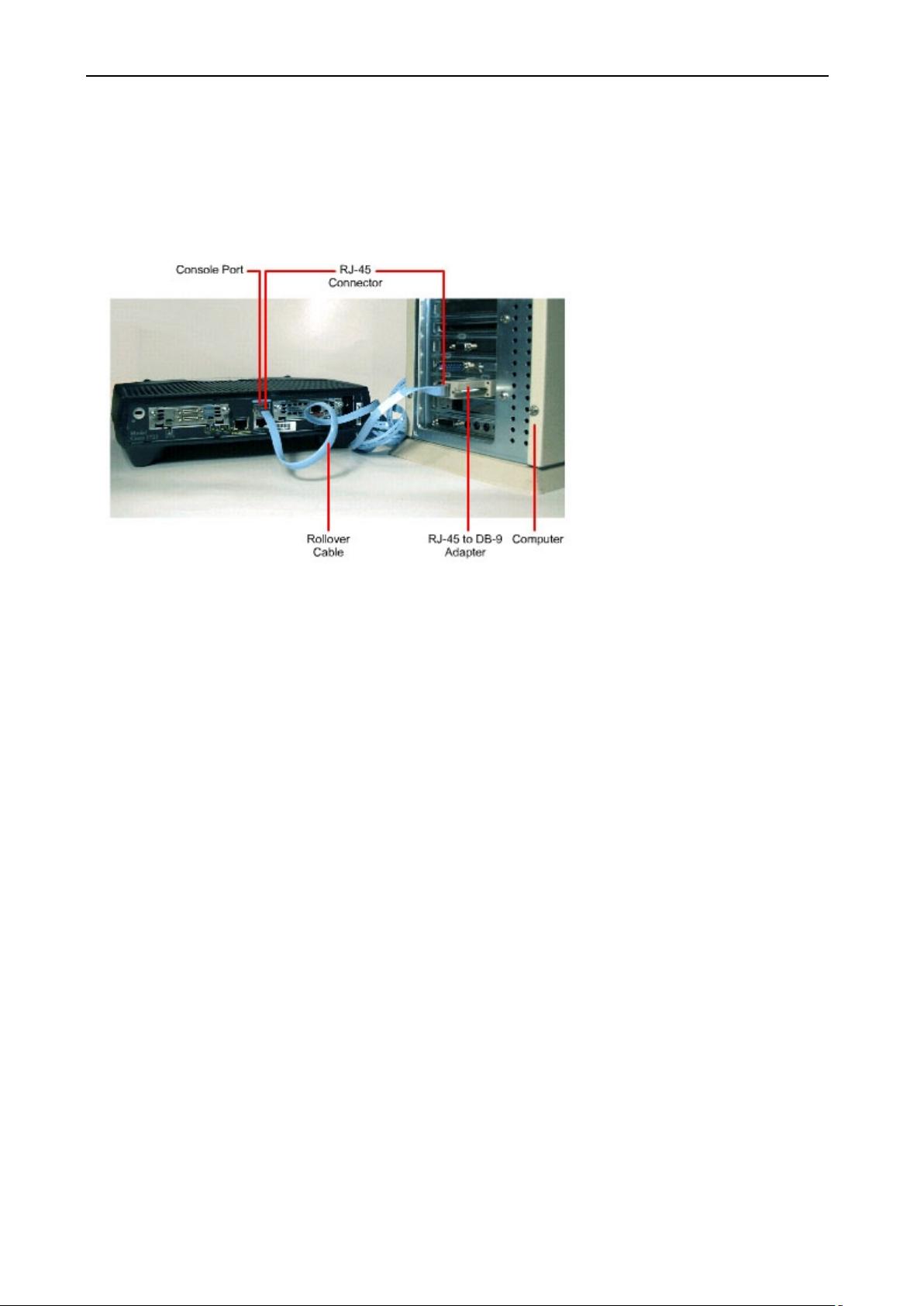

第1步：基础与局域网配置
进入全局配置模式，进行一些基础设置,并配置内部局域网接口。

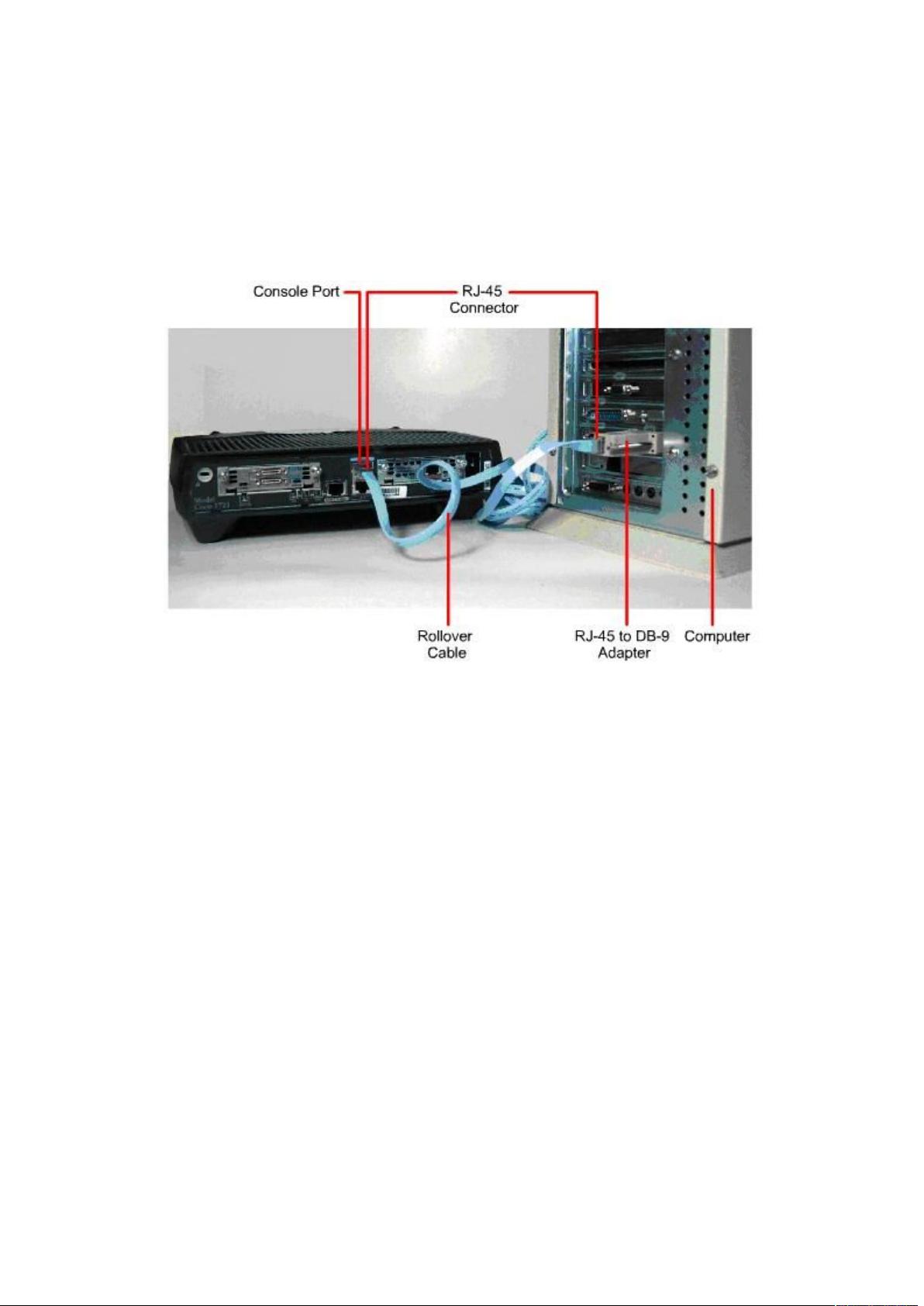

Router> enable Router# configure terminal ! 设置路由器名称 Router(config)# hostname ADSL-Router ADSL-Router(config)# no ip domain-lookup ! 配置内部LAN接口（假设为FastEthernet0/0） ADSL-Router(config)# interface FastEthernet0/0 ADSL-Router(config-if)# description Internal LAN Interface ADSL-Router(config-if)# ip address 192.168.1.1 255.255.255.0 ADSL-Router(config-if)# ip nat inside ADSL-Router(config-if)# no shutdown ADSL-Router(config-if)# exit
第2步：配置ATM接口
配置物理ADSL接口,定义PVC并将其与一个拨号池关联。
这里，pppoe-client dial-pool-number 1命令告诉路由器这个PVC将用于PPPoE拨号，并归属于拨号池1。
第3步：配置拨号接口
创建一个虚拟的Dialer接口，用于承载PPP会话、获取公网IP地址,并作为NAT的出口。
ADSL-Router(config)# interface Dialer1 ADSL-Router(config-if)# ip address negotiated ADSL-Router(config-if)# ip nat outside ADSL-Router(config-if)# encapsulation ppp ADSL-Router(config-if)# dialer pool 1 ADSL-Router(config-if)# ppp authentication chap callin ADSL-Router(config-if)# ppp chap hostname user@isp ADSL-Router(config-if)# ppp chap password 0 isppass ADSL-Router(config-if)# mtu 1492 ! PPPoE的标准MTU值 ADSL-Router(config-if)# exit
- ip address negotiated：让路由器通过PPPoE会话从ISP动态获取IP地址。
- dialer pool 1：将此接口与之前在PVC中定义的拨号池1绑定,从而建立连接。
第4步：配置NAT与路由
为了让内部网络（192.168.1.0/24）的设备能够通过唯一的公网IP访问互联网，必须配置网络地址转换（NAT）。
! 定义需要进行NAT的内部流量 ADSL-Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! 应用NAT规则 ADSL-Router(config)# ip nat inside source list 1 interface Dialer1 overload ! 配置默认路由，指向互联网网关 ADSL-Router(config)# ip route 0.0.0.0 0.0.0.0 Dialer1
overload关键字实现了PAT（端口地址转换）,允许多个内部主机共享一个公网IP地址。
第5步：配置DHCP服务（可选）
为简化局域网客户端的配置,可以在路由器上启用DHCP服务。
ADSL-Router(config)# ip dhcp excluded-address 192.168.1.1 ADSL-Router(config)# ip dhcp pool LAN-POOL ADSL-Router(dhcp-config)# network 192.168.1.0 255.255.255.0 ADSL-Router(dhcp-config)# default-router 192.168.1.1 ADSL-Router(dhcp-config)# dns-server 8.8.8.8 8.8.4.4 ! 可以使用ISP提供的DNS或公共DNS ADSL-Router(dhcp-config)# exit
验证与故障排查
配置完成后,使用以下命令验证配置是否生效。
- show dsl interface atm0：检查ADSL线路的物理层状态，如训练、同步状态和上下行速率。
- show ip interface brief：查看接口状态，Dialer1接口应获得一个IP地址，ATM0/0和FastEthernet0/0状态应为up/up。
- show pppoe session：确认PPPoE会话已成功建立。
- show ip nat translations：检查NAT转换表,确认内部地址正在被转换。
- ping 8.8.8.8：从路由器上Ping一个公网地址,测试基本连通性。
相关问答FAQs
问题1：ADSL线路状态显示“up”，但Dialer接口无法获取IP地址，也无法拨号成功，可能的原因是什么？
解答： 这是一个非常常见的问题,通常由以下几方面原因导致：
- 认证信息错误： 检查ppp chap hostname和ppp chap password命令中的用户名和密码是否完全正确,包括大小写和任何特殊字符。
- PVC参数错误： 确认pvc命令中的VPI/VCI值与ISP提供的一致，错误的VPI/VCI将导致无法连接到ISP的BRAS设备。
- 认证协议不匹配： 如果ISP要求使用PAP认证，而您配置了CHAP（ppp authentication chap），拨号会失败，请与ISP确认认证协议，并相应修改配置为ppp authentication pap。
- MTU问题： 虽然不常见，但某些网络环境对MTU值敏感，PPPoE通常推荐MTU为1492,可以尝试在Dialer接口上调整此值。
- ISP端问题： 排除自身配置问题后，联系ISP，确认您的账户状态正常,且ISP端没有服务中断。
问题2：PPPoE和PPPoA在Cisco路由器上的配置主要区别是什么？
解答： 两者最核心的区别在于PPP会话建立的层级不同,从而导致配置逻辑的差异：
- PPPoE配置： PPP会话建立在逻辑的“以太网”层之上，配置时需要一个独立的Dialer接口来处理PPP协商和IP地址获取，物理ATM接口及其子接口负责建立PPPoE客户端，并将它“附加”到一个拨号池。Dialer接口再从该拨号池中继承物理连接，完成拨号，结构上是“ATM -> PPPoE -> PPP -> IP”。
- PPPoA配置： PPP会话直接建立在ATM层之上，配置时，通常不需要创建Dialer接口，你直接在ATM子接口上配置IP地址（ip address negotiated）、PPP封装（encapsulation ppp）以及所有PPP认证参数，结构更扁平，是“ATM -> PPP -> IP”，这意味着PPPoA的配置更集中在ATM子接口上，而PPPoE的配置则分散在ATM子接口和Dialer接口之间,通过拨号池进行关联。
