思科交换机如何配置trunk中继并允许指定VLAN通过？
在现代网络架构中，虚拟局域网（VLAN）是实现逻辑网络分段、增强安全性和优化流量的基石，当需要在不同的交换机之间传递多个VLAN的流量时，如果为每个VLAN都铺设一条物理线路，将是极其低效且不切实际的，这时，中继链路的概念便应运而生，它就像一条多车道的高速公路,允许来自不同VLAN的数据包在同一条物理链路上有序地传输。

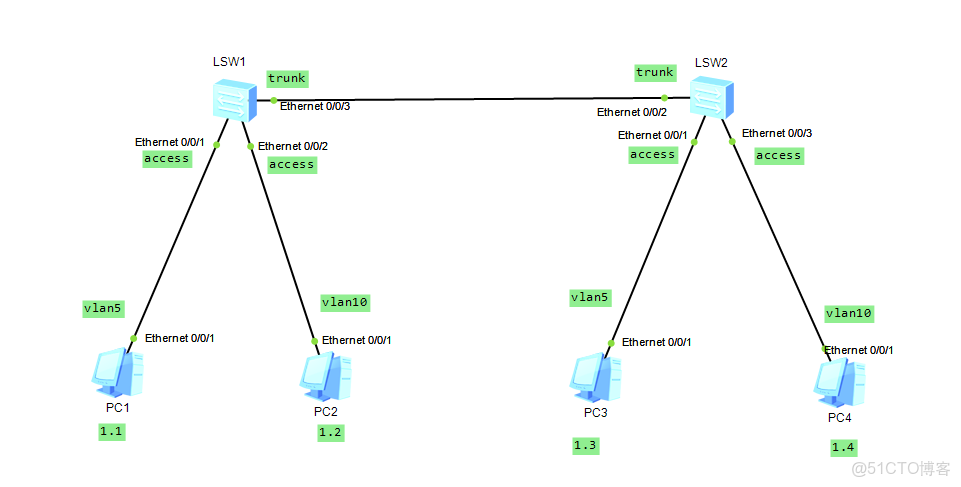

什么是中继链路？
中继链路是连接两台网络设备（通常是交换机）的一条点对点链路，它能够承载多个VLAN的流量，为了区分不同VLAN的数据帧，交换机在将这些帧发送到中继链路之前，会给它们“打上”一个标签，这个标签标识了该数据帧所属的VLAN，当对端交换机收到这个带标签的帧后,会根据标签信息将其转发到正确的VLAN。
与之相对的是接入端口，它通常只属于一个VLAN，用于连接终端设备（如个人电脑、打印机等）,这些设备发出的流量是不带VLAN标签的。
为了更直观地理解,我们可以看一个简单的对比：
| 特性 | 接入链路 | 中继链路 |
|---|---|---|
| 用途 | 连接终端用户设备 | 连接交换机之间、交换机与路由器之间 |
| 承载VLAN数量 | 通常为1个 | 多个（通常为2-4094个） |
| 数据帧 | 不带VLAN标签（标准以太网帧） | 带有VLAN标签（用于识别VLAN） |
| 工作模式 | Access模式 | Trunk模式 |
中继协议：ISL vs. 802.1Q
在思科交换机上，实现中继功能主要有两种协议：ISL（Inter-Switch Link）和IEEE 802.1Q。
-
ISL (Inter-Switch Link)：这是思科早期的私有协议，它通过封装整个原始以太网帧并在外部添加一个新的ISL头部和CRC校验来工作，这种方式会增加30字节的开销，由于ISL是思科私有标准，且已被业界淘汰,现代的思科交换机大多已不再支持此协议。
-
IEEE 802.1Q：这是由IEEE制定的工业标准，也常被称为“dot1q”，与ISL不同，802.1Q不是封装整个帧，而是在原始以太网帧的源MAC地址和类型/长度字段之间插入一个4字节（32位）的标签，这个标签包含了VLAN ID（12位，支持最多4094个VLAN）等信息，由于其开放性和高效性，802.1Q已成为当前配置中继链路的通用标准。
| 特性 | ISL (Inter-Switch Link) | IEEE 802.1Q |
|---|---|---|
| 标准化 | 思科私有 | IEEE工业标准 |
| 封装方式 | 封装整个原始帧 | 在帧内插入一个4字节标签 |
| 帧开销 | 30字节 | 4字节 |
| 当前状态 | 已基本淘汰 | 行业标准，广泛应用 |
配置思科交换机中继
以下是在思科IOS交换机上配置802.1Q中继链路的典型步骤，假设我们要在交换机的GigabitEthernet0/1接口上配置中继。
创建VLAN（如果尚未创建）
在配置中继之前,请确保您已经创建了需要通过中继链路传输的VLAN。
Switch> enable Switch# configure terminal Enter configuration commands, one per line. End with CNTL/Z. Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# vlan 20 Switch(config-vlan)# name Marketing Switch(config-vlan)# exit
进入接口配置模式
选择您要配置为中继链路的物理接口。
Switch(config)# interface GigabitEthernet0/1
将接口设置为中继模式
使用switchport mode trunk命令将接口强制设置为Trunk模式。
Switch(config-if)# switchport mode trunk
指定中继封装协议
对于支持多种封装协议的老型号交换机，需要明确指定使用802.1Q，现代的交换机通常默认使用802.1Q,此步骤可能被省略。
管理本征VLAN（Native VLAN）
本征VLAN是一个特殊的概念，通过中继链路传输的、属于本征VLAN的流量，在发送时是不带802.1Q标签的，默认情况下，本征VLAN是VLAN 1，为了安全和管理最佳实践，强烈建议将本征VLAN更改为一个未被使用的、专用的VLAN（例如VLAN 99或VLAN 999）。
Switch(config-if)# switchport trunk native vlan 99
注意：链路两端的交换机接口必须配置相同的本征VLAN，否则可能会引发“本征VLAN不匹配”的警告,并可能导致某些流量问题。
定义允许通过的VLAN列表
默认情况下，中继链路允许所有已创建的VLAN通过，出于安全考虑，可以手动配置一个“允许列表”,只让必要的VLAN流量通过。
Switch(config-if)# switchport trunk allowed vlan 10,20,99
您还可以使用add、remove和except等关键字来灵活管理这个列表。
完整配置示例
! 创建VLAN vlan 10 name Sales vlan 20 name Marketing vlan 99 name NATIVE_VLAN ! 配置中继接口 interface GigabitEthernet0/1 description Trunk to Core-Switch switchport trunk encapsulation dot1q switchport mode trunk switchport trunk native vlan 99 switchport trunk allowed vlan 10,20,99 spanning-tree portfast trunk
验证与排错
配置完成后,使用以下命令来验证中继链路的状态：

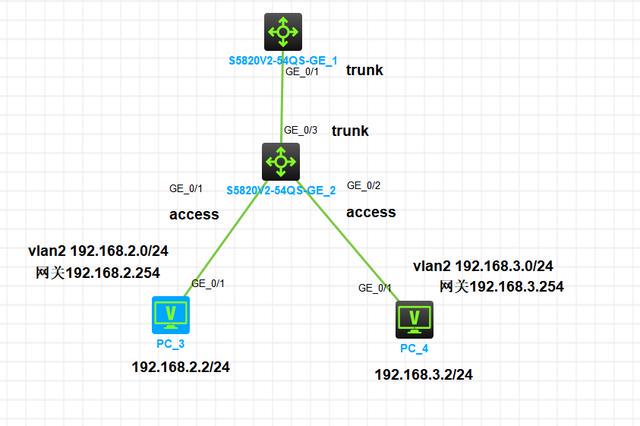

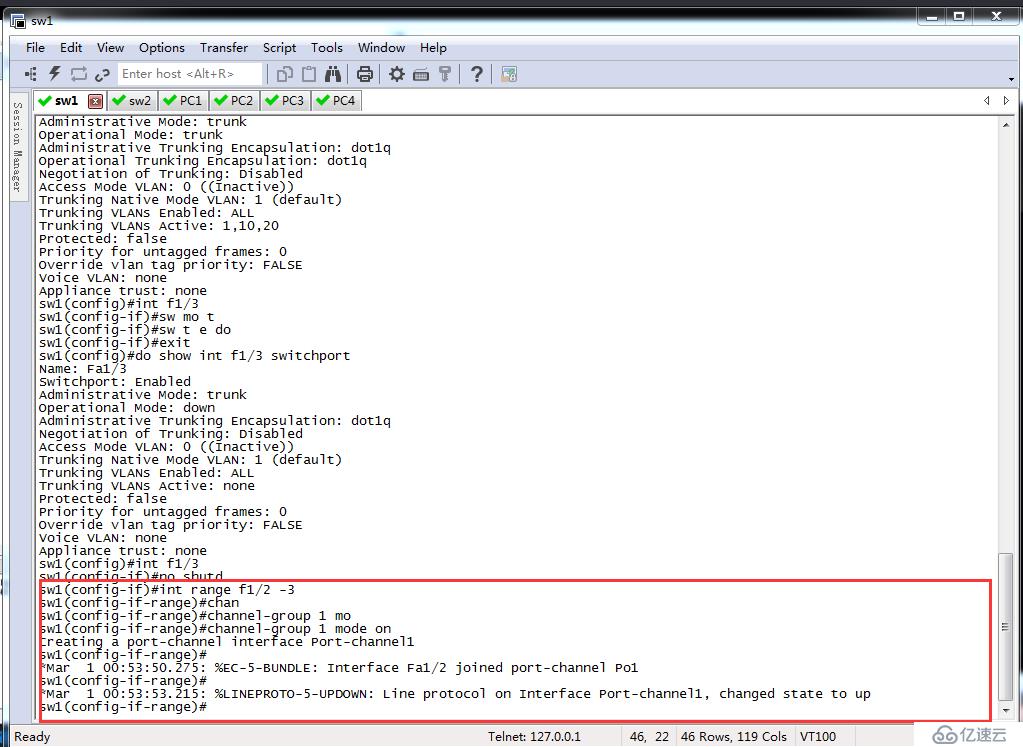

- show interfaces trunk：这是最核心的验证命令，它会显示所有处于中继模式的接口、封装协议、本征VLAN以及允许通过的VLAN列表。
- show vlan brief：可以查看VLAN的设置以及哪些端口被分配到哪个VLAN。
- show running-config interface GigabitEthernet0/1：查看特定接口的详细运行配置。
如果中继链路无法正常工作,请检查以下几点：
- 两端接口是否都正确配置为trunk模式。
- 封装协议是否一致（通常都是dot1q）。
- 本征VLAN ID是否匹配。
- 允许的VLAN列表是否包含了您需要通信的VLAN。
相关问答FAQs
switchport mode trunk、switchport mode dynamic desirable 和 switchport mode dynamic auto 这三种模式有什么区别？
解答：
这三种模式与思科的动态中继协议（DTP）相关,用于自动协商链路是否成为中继。
- switchport mode trunk：强制将接口设置为Trunk模式，不发送DTP协商报文，无论对端是什么模式，本端都始终是Trunk，这是最明确、最推荐的生产环境配置方式。
- switchport mode dynamic desirable：主动模式，接口会主动发送DTP报文，尝试与对端协商建立Trunk链路，如果对端是trunk、desirable或auto模式,链路将成为Trunk。
- switchport mode dynamic auto：被动模式，接口处于被动状态，不会主动发起协商，但会响应来自对端的DTP协商请求，只有当对端是trunk或desirable模式时，链路才会成为Trunk，如果两端都是auto模式,链路将成为Access链路。
为了网络的稳定性和可预测性，最佳实践是手动将接口配置为switchport mode trunk,避免使用动态协商模式。
为什么推荐更改默认的本征VLAN（VLAN 1），而不是继续使用它？
解答：
更改默认的本征VLAN主要出于两个重要原因：安全和管理。
-
安全风险：VLAN 1是许多网络协议（如CDP、VTP、DTP等）的默认VLAN，攻破者可能利用这一点，通过发送带有VLAN 1标签的恶意流量来尝试进行VLAN跳跃攻破，如果中继链路上的本征VLAN是VLAN 1，那么这些流量是未加标签的，更容易绕过一些安全检查，将本征VLAN更改为一个未被使用的、不承载任何用户流量的“哑VLAN”（如VLAN 999）,可以有效隔离这些潜在的协议流量和攻破向量。
-
管理最佳实践：将VLAN 1保留为默认，但清空其所有成员端口，并禁止其在中继链路上传输用户数据，是一种网络“卫生”习惯，这确保了网络的基础架构更加清晰、可预测，减少了因默认配置引入的未知风险，更改本征VLAN是实现这一目标的关键步骤，它能确保中继链路上传输未打标签流量的VLAN是我们自己定义和控制的，而不是默认的VLAN 1。
