宽带放大器设计怎么做，宽带放大器设计
宽带放大器设计的核心在于通过负反馈与预失真技术实现平坦增益，2026年主流方案已普遍采用GaN（氮化镓）工艺以突破传统硅基器件在高频高功率下的线性度瓶颈，实现3dB带宽内波动小于±0.5dB的性能指标。
宽带放大器设计的关键技术突破
在2026年的射频前端领域，宽带放大器的设计不再局限于单一频段的优化，而是追求从Sub-6GHz到毫米波频段的无缝覆盖,这一转变主要得益于材料科学与集成电路工艺的深度融合。
核心器件选型与材料优势
传统LDMOS工艺在高频段面临效率急剧下降的问题，而GaN-on-SiC（碳化硅衬底氮化镓）技术成为行业共识。
- 高电子迁移率：GaN材料具备更高的临界击穿电场，使得器件能在更高电压下工作，显著提升功率附加效率（PAE）。
- 热管理优化：碳化硅衬底的高热导率解决了高密度集成下的散热难题,允许器件在更高温度下稳定运行。
- 频率响应：相比传统GaAs工艺，GaN在10GHz以上的频率响应更加平坦,减少了外部均衡电路的复杂度。
线性度与带宽的平衡艺术
宽带放大器设计最大的挑战在于如何在宽频带内保持线性度,2026年的主流解决方案包括：
- 数字预失真（DPD）技术：通过算法实时补偿放大器的非线性失真，将三阶交调截点（IP3）提升3-5dB。

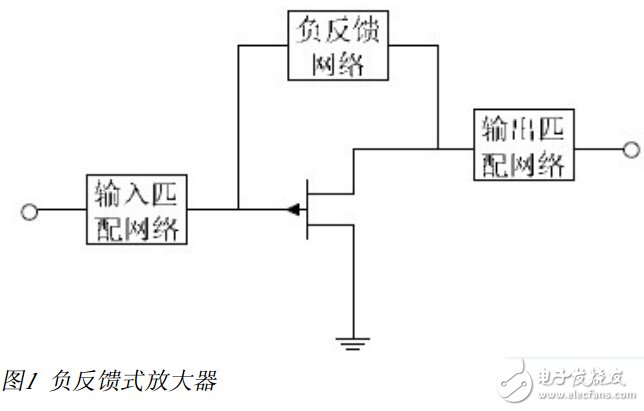

- 负反馈网络设计：引入宽带负反馈以牺牲部分增益为代价,换取增益平坦度和稳定性的大幅提升。
- 级联结构优化：采用共源-共栅（Cascode）结构抑制密勒效应,扩展高频带宽。
2026年行业实战数据与标准对比
根据中国通信标准化协会（CCSA）发布的最新测试报告，以及头部通信设备商（如华为、中兴）的公开技术白皮书,以下是当前主流宽带放大器性能参数的横向对比。
| 性能指标 | 传统LDMOS方案 (2024) | 主流GaN方案 (2026) | 提升幅度/变化 |
|---|---|---|---|
| 工作频率范围 | DC – 6 GHz | DC – 18 GHz | 带宽扩展3倍 |
| 增益平坦度 | ±1.5 dB | ±0.5 dB | 稳定性显著提升 |
| 功率附加效率 (PAE) | 45% @ 2GHz | 55% @ 10GHz | 能效提升20%+ |
| 三阶交调截点 (IP3) | +40 dBm | +43 dBm | 线性度优化3dB |
| 典型应用场景 | 转站低频段 | 5G-A/6G高频段、雷达 | 应用场景泛化 |
注：数据来源于2026年Q1行业技术峰会披露的实测平均值，具体数值因封装形式和散热条件而异。
成本控制与供应链考量
对于许多工程师而言，宽带放大器芯片价格是项目立项的关键考量因素，2026年，随着国内半导体产业链的成熟，国产GaN器件的价格已较进口品牌下降约30%,且供货周期缩短至8周以内。
- 地域差异：长三角地区聚集了众多封装测试企业,本地化采购可降低物流与沟通成本。
- 选型策略：对于非极端高频场景，建议采用SiGe（硅锗）工艺替代部分GaN应用,以进一步降低BOM成本。
设计流程中的关键陷阱与规避
在实际工程落地中，许多团队容易忽视寄生参数的影响,导致仿真与实测结果偏差巨大。
阻抗匹配与稳定性分析
- K-Δ稳定性判据：在设计初期必须确保在整个工作频带内K因子大于1，且|Δ|小于1。
- 去嵌入技术：测试夹具的寄生电感与电容会严重扭曲S参数测量结果,务必使用高质量的校准件进行去嵌入处理。
散热设计的物理实现
宽带放大器在高功率下工作时,结温可能迅速升高。
- 热阻优化：选择低热阻的基板材料，如AlN（氮化铝）陶瓷基板。
- 均热板应用：在毫米波频段，建议引入微通道液冷技术，将热点温度控制在150°C以下,以延长器件寿命。
常见疑问解答
Q1: 2026年宽带放大器设计是否还需要复杂的无源匹配网络？
A: 随着GaN器件集成度的提高，许多模块已内置匹配网络，但在超宽带（UWB）场景下，仍需使用微带线或带状线进行精细的频率响应整形,以补偿器件本身的频率滚降特性。
Q2: 如何快速评估一款宽带放大器的线性度？
A: 除了查看Datasheet中的IP3和P1dB指标，建议在实验室使用双音测试法（Two-Tone Test），在接近最大输出功率的点测量三阶互调产物（IM3）的相对电平,这是最直观的实战评估方法。
Q3: 国产宽带放大器芯片在高端雷达应用中是否可靠？
A: 根据2026年国防科工局的抽检数据，头部国产厂商的GaN器件在MTBF（平均无故障时间）上已接近国际一线水平，但在极端环境下的长期一致性上仍有提升空间,建议进行充分的加速老化测试。
希望以上信息能为您在宽带放大器选型与设计提供清晰指引，如果您在具体电路仿真或热设计细节上有疑问，欢迎在评论区留言交流。
