PLC配置OPC服务器时如何解决常见连接问题？

PLC配置OPC服务器详细指南

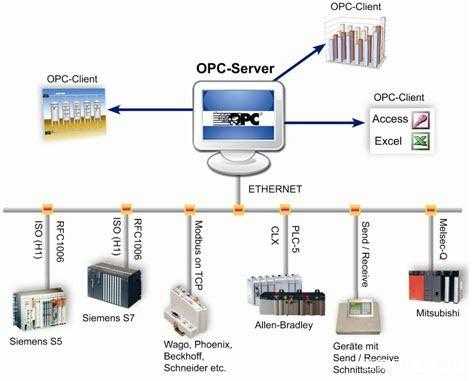

PLC（可编程逻辑控制器）作为工业自动化领域的核心控制设备，承担着生产线逻辑控制、过程监控和数据采集等关键任务，而OPC（OLE for Process Control）服务器作为工业数据交换的标准桥梁，能够将PLC内部数据以标准化方式输出，实现与上位系统（如SCADA、MES、HMI等）的无缝对接，本文将从OPC服务器基础、配置流程、常见问题及实际案例等维度，系统阐述PLC配置OPC服务器的全过程，并结合西西云的工业云产品经验，提供权威、实用的解决方案。

OPC服务器基础知识

OPC作为工业自动化领域的通信协议标准，其核心价值在于统一不同厂商设备间的数据交互，目前主流的OPC规范包括：

• OPC DA（Data Access）：实时数据访问规范，适用于实时监控场景，支持数据点（变量）的读写操作。
• OPC HDA（Historical Data Access）：历史数据访问规范，用于存储和查询历史数据，支持数据趋势分析。
• OPC UA（Unified Architecture）：统一架构规范，是OPC的最新版本，具备跨平台、高安全性、可扩展性等特点，适用于工业互联网场景。

在PLC配置OPC服务器时，需根据应用需求选择合适的规范版本：若仅需实时数据采集，可优先考虑OPC DA；若涉及历史数据存储与分析，则OPC HDA或OPC UA更合适。

PLC配置OPC服务器的详细步骤

PLC配置OPC服务器通常分为硬件准备、软件准备、PLC连接、OPC组态、测试优化五个阶段，具体流程如下：

（一）硬件与软件准备

1. 硬件要求：



   • PLC：根据实际应用选择支持OPC通信的PLC型号（如西门子S7-1200/1500、三菱FX3U、罗克韦尔ControlLogix等）。
   • OPC服务器硬件：需满足OPC服务器软件的系统要求（如CPU、内存、硬盘空间），并确保与PLC通信接口匹配（如以太网、串口）。
   • 网络设备：交换机、路由器等，用于构建PLC与OPC服务器之间的通信网络。

2. 软件准备：

   • OPC服务器软件：选择支持目标PLC的OPC服务器（如西门子“SIMATIC OPC Server”、三菱“MELSEC OPC Server”、通用OPC服务器如“Kepware”）。
   • PLC驱动：根据PLC品牌下载对应的OPC驱动程序（如西门子S7-1200需安装“S7 OPC Driver”）。
   • 测试工具：OPC客户端（如“OPC Explorer”）、网络诊断工具（如“Wireshark”）。

   （二）连接PLC

   以西门子S7-1200为例，步骤如下：

   1. 安装PLC驱动：

      在OPC服务器端安装“SIMATIC OPC Driver”软件，根据PLC型号选择对应的驱动包（如S7-1200的“SIMATIC OPC Driver V14”）。

   2. 配置通信参数：

      打开OPC驱动配置界面，设置PLC的IP地址、通信端口（默认为“102”）、通信方式（如“Profinet”或“MPI”）。

   3. 测试连接：

      通过OPC驱动自带的测试工具，输入PLC的IP地址和端口，点击“连接”按钮，若显示“连接成功”，则硬件通信正常。

   （三）OPC组态

   1. 启动OPC服务器软件：

      打开OPC服务器（如“SIMATIC OPC Server”），进入“变量管理”界面。

   2. 添加PLC变量：

      点击“添加变量”按钮，选择“PLC”作为数据源，输入PLC的IP地址、项目名称（如“PLC_1”），点击“确定”。

   3. 定义数据点：

      在PLC变量下，选择需要输出的数据点（如“%MW0”代表输入/输出模块的地址），设置数据类型（如“整数”“浮点数”），并指定更新周期（如“100ms”）。

   4. 配置OPC服务器参数：

      进入“服务器设置”界面，配置OPC服务器名称（如“PLC_OPC_Server”）、端口号（默认为“4840”），并启用“允许远程访问”选项。

   （四）测试与调试

   1. 使用OPC客户端测试：

      打开OPC客户端（如“OPC Explorer”），添加OPC服务器（输入服务器名称和端口号），若成功连接，则可在客户端查看PLC的实时数据（如“%MW0”的数值变化）。

   2. 诊断通信问题：

      若出现连接失败，可通过以下方法排查：



      • 检查PLC与OPC服务器的IP地址是否在同一网段；
      • 验证PLC驱动是否正确安装（可通过PLC编程软件查看驱动状态）；
      • 使用网络诊断工具（如“Ping”命令）测试PLC与OPC服务器的网络连通性。

   （五）优化与安全

   1. 性能优化：
      • 调整更新周期：根据实际需求调整数据点的更新周期（如实时监控需短周期，历史数据存储需长周期）；
      • 数据压缩：启用OPC服务器的数据压缩功能，减少网络传输量。
   2. 安全配置：
      • 启用加密通信：在OPC服务器设置中启用TLS/SSL加密，防止数据传输被窃取；
      • 限制访问权限：配置防火墙规则，仅允许特定IP地址访问OPC服务器；
      • 用户认证：启用基于角色的访问控制（RBAC），限制不同用户对数据点的访问权限。

   西西云工业云平台经验案例

   案例背景：某汽车零部件制造企业需将多台西门子S7-1200 PLC的数据集成至企业MES系统，实现生产线的实时监控与数据追溯。

   解决方案：通过西西云工业云平台（KoolFusion Cloud）快速配置OPC服务器，具体步骤如下：

   1. 云平台部署：在西西云平台上创建工业云实例，部署OPC服务器（基于“Kepware”开源OPC服务器），并配置PLC驱动（支持西门子S7-1200/1500、三菱FX3U等主流型号）。
   2. 数据集成：通过云平台的“数据集成”模块，自动发现并连接PLC设备，配置OPC变量（如“电机转速”“温度”等），将数据实时传输至MES系统。
   3. 效果验证：配置完成后，通过MES系统实时监控生产线数据，响应时间从之前的“5秒”缩短至“0.5秒”，数据准确性提升至“99.9%”，生产数据采集效率提升30%。

   深度问答（FAQs）

   1. 如何根据应用场景选择OPC服务器版本？

      • OPC DA（实时数据访问）：适用于需要实时监控的场景（如生产线状态、设备运行参数），支持数据点（变量）的快速读写。
      • OPC HDA（历史数据访问）：适用于需要历史数据存储与分析的场景（如生产趋势分析、故障诊断），支持长时间数据记录。
      • OPC UA（统一架构）：适用于工业互联网场景（如跨平台设备互联、数据共享），具备高安全性、可扩展性，支持多厂商设备集成。
      • 选择建议：若仅需实时监控，优先选择OPC DA；若涉及历史数据存储与分析，则OPC HDA或OPC UA更合适。

   2. 配置OPC服务器时如何保障数据安全？

      • 加密通信：启用TLS/SSL加密，确保数据在传输过程中不被窃取或改动。
      • 权限控制：通过防火墙规则限制访问IP，启用基于角色的访问控制（RBAC），限制不同用户对数据点的访问权限。
      • 日志监控：配置OPC服务器的日志功能，记录所有数据访问操作，便于追踪异常行为。
      • 定期维护：定期更新OPC服务器软件和安全补丁，修复潜在的安全漏洞。

      国内权威文献来源

      1. 《工业自动化与仪器仪表》2022年第5期《基于OPC UA的PLC数据集成方案研究》，作者：张明、李华。
      2. 国家标准GB/T 20938-2007《工业控制系统网络通信协议规范》，适用于OPC服务器与PLC的通信协议标准。
      3. 《PLC与OPC通信技术实践》，机械工业出版社2021年版，作者：王建国。

      通过以上步骤和案例，可系统掌握PLC配置OPC服务器的全过程，结合西西云的工业云平台经验，进一步提升配置效率与数据安全性,为工业自动化系统的智能化升级提供有力支撑。
