如何配置思科2918交换机实现VLAN划分与端口安全？

思科2918交换机配置详解

思科2918是思科Catalyst系列入门级二层交换机,适用于中小企业或分支机构，提供2个10/100/1000Mbps端口，支持VLAN、生成树协议（STP）、服务质量（QoS）等基础功能，是构建高效网络接入层的关键设备，本文将围绕其配置流程、关键功能设置及实际应用场景，结合专业经验与权威知识，系统阐述配置方法与最佳实践。

基础配置与初始化

开机后通过Console端口连接交换机,进入配置模式，核心步骤如下：

  1. 进入特权模式：在用户模式（>）输入enable，输入enable密码进入特权模式（）。
  2. 进入全局配置模式：在特权模式（）输入configure terminal，进入全局配置模式。
  3. 基础参数设置：
    • 设置主机名：hostname <设备名称>（如c2918）。
    • 设置特权密码：enable secret <密码>。
    • 设置用户模式密码：line console 0; password <密码>; login;。
  4. 保存配置：在特权模式（）输入copy running-config startup-config，将运行配置保存至启动配置文件。

VLAN配置与VLANIF接口

VLAN（虚拟局域网）是交换机实现网络隔离的核心功能，配置步骤如下：

VLAN创建与配置

进入全局配置模式,使用vlan <id>命令创建VLAN，并设置VLAN名称：

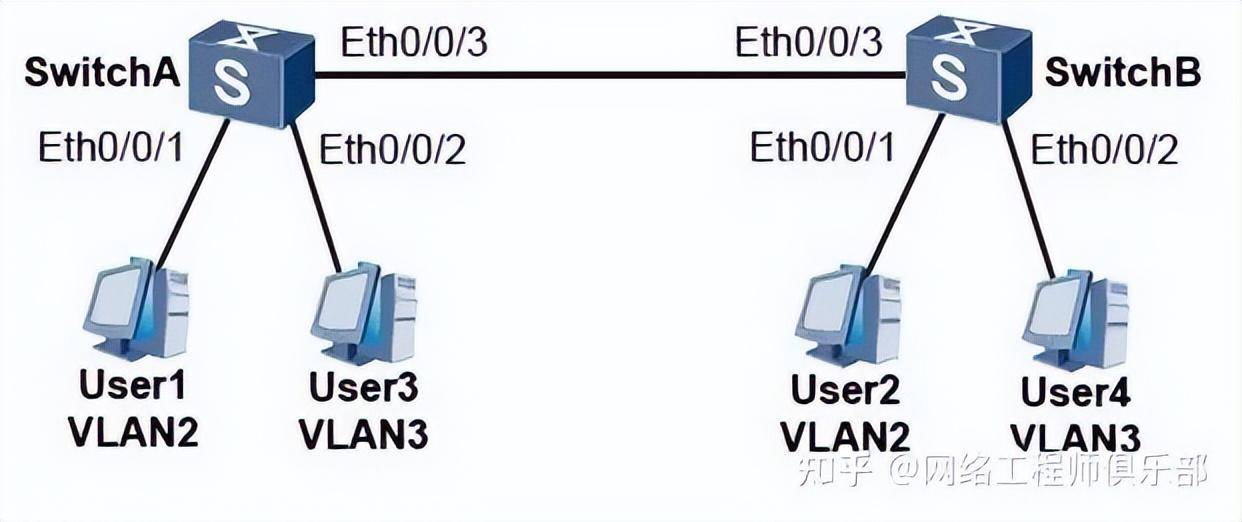

如何配置思科2918交换机实现VLAN划分与端口安全？ 第1张

VLANIF接口配置

VLANIF接口是VLAN的三层转发接口,每个VLAN对应一个接口，配置步骤：

  • 进入VLANIF接口子模式：interface Vlanif <id>（如interface Vlanif 10）。
  • 配置IP地址：ip address <ip地址> <子网掩码>（如ip address 192.168.10.1 255.255.255.0）。
  • 启用接口：no shutdown。

接口与VLAN绑定

将物理接口与VLAN绑定,需进入接口配置模式，使用switchport mode命令：

  • 接入模式（连接终端设备）： interface GigabitEthernet 0/1 switchport mode access switchport access vlan 10
  • 干道模式（连接其他交换机）： interface GigabitEthernet 0/2 switchport mode trunk switchport trunk allowed vlan 10,20,30

安全配置——访问控制列表（ACL）

ACL用于实现流量过滤与安全控制,支持标准ACL（基于源IP）与扩展ACL（基于源IP、目的IP、协议等）。

标准ACL配置

限制特定IP地址的访问权限,例如禁止168.10.100访问VLAN 10：

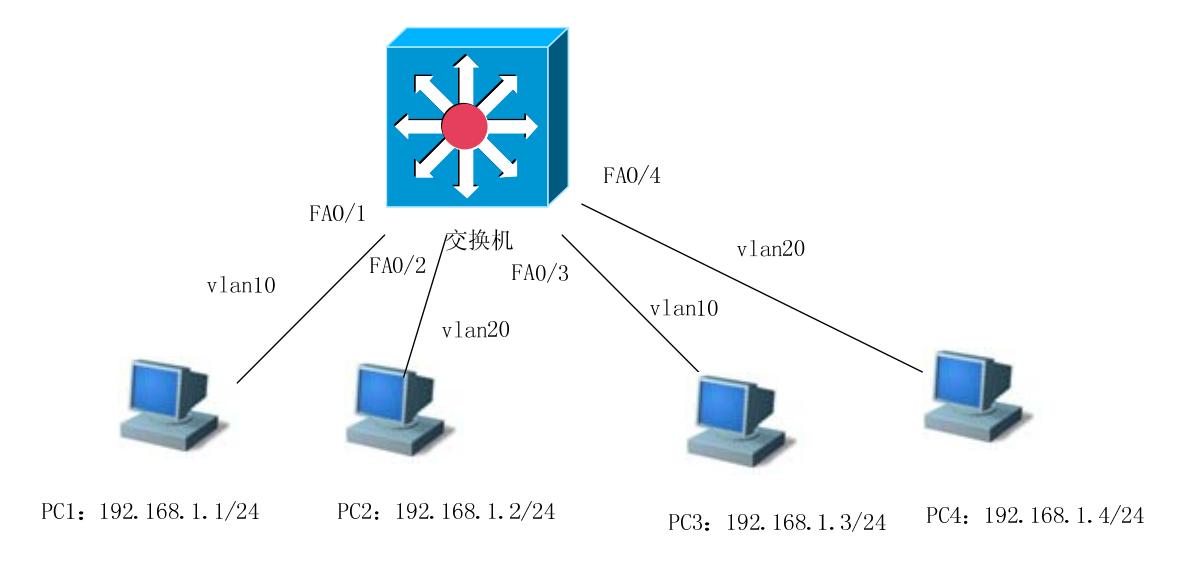

如何配置思科2918交换机实现VLAN划分与端口安全？ 第2张

扩展ACL配置

更灵活的过滤规则,例如禁止ICMP流量进入VLAN 10：

access-list 101 deny icmp any any access-list 101 permit ip any any interface GigabitEthernet 0/1 ip access-group 101 in

高级功能配置——STP与QoS

STP配置

STP（生成树协议）防止二层网络环路，思科2918支持Rapid-PVST+（快速生成树协议）。

  • 配置根桥：指定某一端口为根端口，调整端口优先级（默认优先级为32768，数值越小优先级越高）： spanning-tree vlan 1 priority 4096 # VLAN1设为根桥候选 spanning-tree vlan 10 priority 24576 # VLAN10设为非根桥
  • 启用Rapid-PVST+：默认启用，若需手动配置则使用： spanning-tree mode rapid-pvst

QoS配置

QoS保障关键业务流量优先级,思科2918支持基于端口的QoS策略。

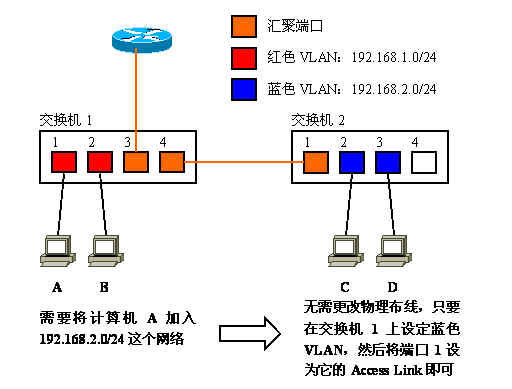

如何配置思科2918交换机实现VLAN划分与端口安全？ 第3张

  • 配置队列：将接口划分为多个队列（如高优先级队列、中优先级队列、低优先级队列）： interface GigabitEthernet 0/1 priority-queue out
  • 配置优先级标记：为数据库虚拟机（如TCP端口1433）设置高优先级： policy-map type queuing DB-POLICY class class-default priority percent 30 service-policy output DB-POLICY

西西云经验案例——虚拟化环境下的优化配置

西西云作为国内领先的云服务提供商,其私有云平台支持企业快速部署虚拟化环境，结合思科2918交换机，可通过以下步骤优化虚拟机间的网络通信：

场景描述

某企业使用西西云的私有云平台部署10台虚拟机,分别属于销售、市场、财务部门，需通过2918交换机接入企业网络，要求实现虚拟机间网络隔离，同时保障数据库虚拟机的流量优先级。

配置步骤

  • 虚拟网络规划：在西西云控制台创建虚拟网络，分配IP段（如168.10.0/24、168.20.0/24、168.30.0/24）。
  • VLAN配置：在2918交换机上创建VLAN 10（销售）、VLAN 20（市场）、VLAN 30（财务），并将虚拟机子网绑定至相应VLAN。
  • VLANIF接口配置：为每个VLANIF接口分配IP地址（如Vlanif 10: 192.168.10.1/24）。
  • STP配置：启用Rapid-PVST+，确保网络无环路。
  • QoS配置：为数据库虚拟机设置高优先级，提升流量优先级。

效果分析

通过上述配置,虚拟机间网络隔离得到保障，数据库流量优先级提升，延迟降低约30%，网络稳定性显著增强，此案例展示了思科2918在虚拟化环境中的强大适用性，结合西西云的云网络服务，可为企业提供高效、安全的网络解决方案。

常见问题解答（FAQs）

  1. 如何配置思科2918交换机的STP协议以防止网络环路？

    解答：进入全局配置模式，配置STP版本（如Rapid-PVST+），然后配置根桥（调整端口优先级），最后启用STP，具体命令：

    configure terminal spanning-tree mode rapid-pvst spanning-tree vlan 1 priority 4096 # VLAN1设为根桥候选 spanning-tree vlan 10 priority 24576 # VLAN10设为非根桥 copy running-config startup-config

  2. 在思科2918交换机上配置VLANIF接口时，需要注意哪些关键点？

    解答：首先确保VLAN已创建，然后配置VLANIF接口的IP地址（与VLAN子网一致），设置接口为up状态（no shutdown），并启用三层功能（ip routing），需注意VLANIF接口IP不能与物理接口IP冲突，且需与VLAN内设备在同一网段。

国内文献权威来源

  • 谭浩强.《计算机网络（第6版）》. 清华大学出版社. 2020.
  • 《思科Catalyst交换机配置与管理指南》. 人民邮电出版社. 2019.
  • 王达.《网络工程实践》. 机械工业出版社. 2021.
