新手必看，华为交换机基础配置步骤和命令有哪些？

在构建和维护现代网络基础设施时，华为交换机凭借其高性能、稳定性和丰富的功能，成为了众多企业和组织的首选，掌握其基础配置是每一位网络工程师必备的技能，本文将系统性地介绍华为交换机的基础配置流程，涵盖从首次登录到VLAN划分、接口设置等核心环节，旨在为初学者提供一份清晰、实用的操作指南。

首次登录与基本系统设置

新购的华为交换机通常需要通过Console口进行首次配置，使用Console线连接交换机的Console口与计算机的串口（或通过USB转串口适配器），并使用终端仿真软件（如SecureCRT、PuTTY）设置好波特率（通常为9600）即可建立连接。

成功连接后，您将进入用户视图，提示符通常为 <HUAWEI>，在此视图下，您只能执行少量查看命令，要进行配置,必须进入系统视图。

1. 进入系统视图：

   在用户视图下输入 system-view 并按回车，提示符将变为 [HUAWEI],这是进行全局配置的入口。

2. 修改设备名称：

   为了便于识别,建议为交换机设置一个具有描述性的名称。

   [HUAWEI] sysname Core-Switch-01 [Core-Switch-01]

3. 配置登录密码：

   为了保障设备安全,配置Console口登录密码至关重要。

   [Core-Switch-01] user-interface console 0 [Core-Switch-01-ui-console0] authentication-mode password [Core-Switch-01-ui-console0] set authentication password cipher Your_Password123 [Core-Switch-01-ui-console0] quit

   上述命令将Console口的认证模式设置为密码认证，并设置了一个加密密码Your_Password123。



接口基本配置

接口是交换机连接网络设备的物理或逻辑端口,对其进行正确配置是网络连通性的基础。

1. 查看接口状态：

   使用 display interface brief 命令可以快速查看所有接口的物理状态和协议状态,便于排查故障。

2. 进入接口视图：

   选择需要配置的接口，例如千兆以太网接口 GigabitEthernet 0/0/1。

   [Core-Switch-01] interface GigabitEthernet 0/0/1 [Core-Switch-01-GigabitEthernet0/0/1]

3. 配置接口描述与启用：

   为接口添加描述信息可以帮助管理员快速了解其用途,并确保接口处于启用状态。

   [Core-Switch-01-GigabitEthernet0/0/1] description Connect-to-Server-01 [Core-Switch-01-GigabitEthernet0/0/1] undo shutdown // 默认情况下接口通常是开启的，此命令确保其开启 [Core-Switch-01-GigabitEthernet0/0/1] quit

VLAN创建与端口划分

虚拟局域网（VLAN）技术能够将一个物理局域网在逻辑上划分成多个广播域,有效提升网络性能和安全性。



1. 创建VLAN：

   假设我们需要创建VLAN 10用于技术部，VLAN 20用于市场部。

   [Core-Switch-01] vlan batch 10 20

   这条命令可以一次性创建多个VLAN。

2. 配置Access端口：

   Access端口通常用于连接终端设备，如PC、打印机等，它们只能属于一个VLAN，将接口 GigabitEthernet 0/0/1 划分到VLAN 10。

   [Core-Switch-01] interface GigabitEthernet 0/0/1 [Core-Switch-01-GigabitEthernet0/0/1] port link-type access [Core-Switch-01-GigabitEthernet0/0/1] port default vlan 10 [Core-Switch-01-GigabitEthernet0/0/1] quit

3. 配置Trunk端口：

   Trunk端口通常用于连接交换机之间，它能够允许多个VLAN的数据流通过，假设接口 GigabitEthernet 0/0/24 连接另一台交换机。

   [Core-Switch-01] interface GigabitEthernet 0/0/24 [Core-Switch-01-GigabitEthernet0/0/24] port link-type trunk [Core-Switch-01-GigabitEthernet0/0/24] port trunk allow-pass vlan 10 20 // 允许VLAN 10和20的数据通过 [Core-Switch-01-GigabitEthernet0/0/24] quit

配置保存与信息查看

所有在当前会话中进行的配置都存在于“当前配置”中，如果设备重启，这些配置将会丢失，必须将其保存到“保存配置”中。

1. 保存配置：

   在用户视图或系统视图下，执行 save 命令。



   根据提示输入 y 即可完成保存。

2. 常用查看命令：

   • display current-configuration：查看当前正在运行的配置。
   • display vlan：查看所有已创建的VLAN信息及其包含的端口。
   • display ip interface brief：查看所有三层接口的IP地址和状态信息（适用于三层交换机）。

   为了便于快速查阅,以下表格小编总结了部分常用基础命令：

   命令	视图	功能描述
   system-view	用户视图	从用户视图进入系统视图
   sysname [name]	系统视图	修改设备名称
   vlan [vlan-id]	系统视图	创建一个VLAN并进入VLAN视图
   interface [type] [number]	系统视图	进入指定的接口视图
   port link-type access	接口视图	设置接口类型为Access
   port default vlan [vlan-id]	接口视图	为Access端口指定默认VLAN
   port link-type trunk	接口视图	设置接口类型为Trunk
   port trunk allow-pass vlan [vlan-id]	接口视图	设置Trunk端口允许通过的VLAN
   save	用户/系统视图	保存当前配置

   ---

   相关问答FAQs

   问题1：如果忘记了交换机的Console登录密码，该如何恢复？

   解答：恢复华为交换机的Console密码通常需要重启设备并进入BootROM菜单,具体步骤如下：

   1. 通过Console口连接交换机,重启交换机。
   2. 在启动过程中，当出现提示信息（如“Press Ctrl+B to enter BootROM menu…”）时，立即按下 Ctrl+B 组合键进入BootROM菜单。
   3. 在BootROM菜单中，选择清除密码的选项（不同型号和版本的菜单选项可能略有不同，通常名为“Clear password for console user”或类似描述）。
   4. 确认操作后，选择重启设备，设备重启后，Console口的密码将被清空，您可以无需密码直接登录，然后重新配置新的密码，此操作需要物理接触设备,确保了操作的安全性。

   问题2：Access端口和Trunk端口的核心区别是什么？

   解答：核心区别在于它们处理VLAN标签的方式和应用场景。

   • Access端口：
     • 用途：通常用于连接终端设备，如计算机、服务器、打印机等。
     • 标签处理：Access端口只能属于一个VLAN，当数据帧从Access端口进入交换机时，交换机会为其打上该端口所属VLAN的标签；当数据帧从Access端口发出时，交换机会剥离VLAN标签，发送一个标准的以太网帧给终端设备,终端设备本身不识别VLAN标签。

   • Trunk端口：
     • 用途：通常用于连接交换机与交换机,或交换机与路由器。

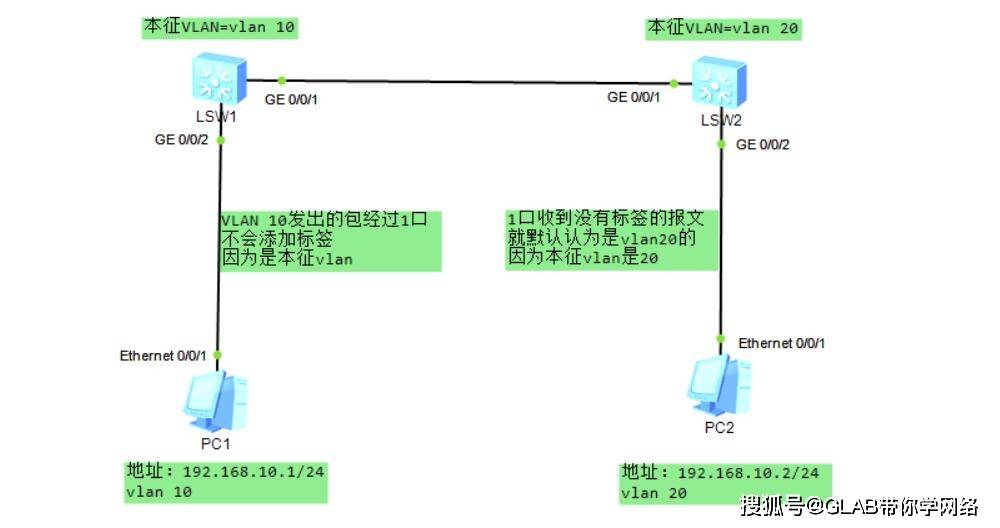

     • 标签处理：Trunk端口可以允许多个VLAN的数据通过，对于通过Trunk端口的数据帧，除了一个特殊的“Native VLAN”（默认VLAN）外，其他所有VLAN的帧都会保留其VLAN标签，Native VLAN的数据帧在通过Trunk端口时默认不带标签，但这可以配置，通过这种方式，Trunk链路实现了在一条物理链路上传输多个VLAN的数据,极大地提高了链路利用率。
