西门子OPC通讯失败怎么解决？配置教程步骤详解
西门子OPC配置主要涉及西门子PLC（如S7-1200, S7-1500, S7-300/400等）与OPC客户端（如SCADA系统、MES系统、自定义应用程序等）之间的数据通信，配置过程根据您使用的西门子OPC服务器软件和OPC协议版本（经典OPC DA 或 现代OPC UA）有所不同。
以下是几种常见的西门子OPC配置方案及其关键步骤：
🧩 方案一：使用西门子 Simatic Net 软件 (适用于经典 OPC DA 或 OPC UA)
Simatic Net 是西门子官方的通信软件套件，包含功能强大的 OPC 服务器 (OPC Server),支持多种通信协议和PLC型号。
配置步骤 (以 OPC DA 为例，连接 S7-1500)
-
安装软件:
- 在作为OPC服务器的PC上安装 Siemens Simatic Net 软件（选择适合您PLC和需求的版本，如 Simatic Net V16 或更高）。
- 安装过程中选择安装 OPC Server 组件。
- 安装西门子PLC的通信驱动程序（通常在Simatic Net安装包内或需要单独安装，如 STEP 7 的通信驱动程序）。
-
配置PC Station (Station Configuration Editor):

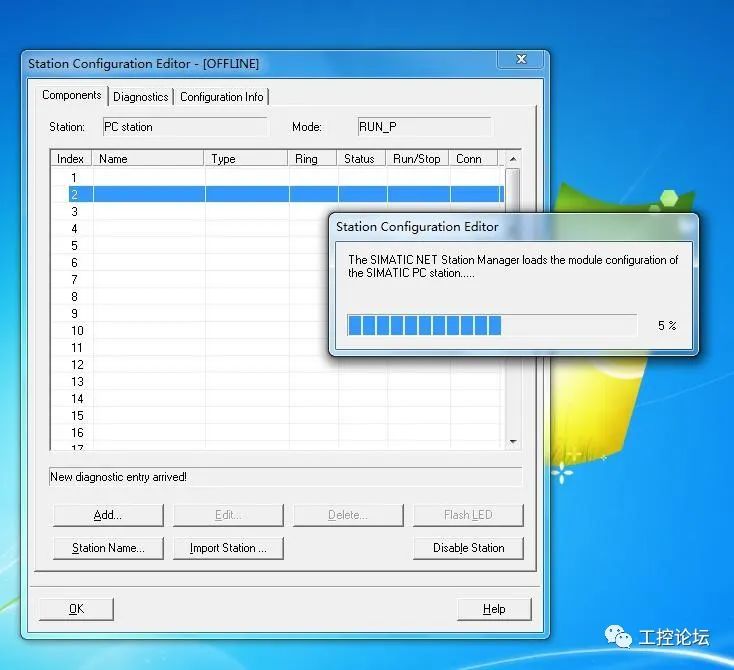

- 打开 Station Configuration Editor (开始菜单 -> Siemens Automation -> Simatic -> Simatic Net -> Station Configuration Editor)。
- 在 Station Name 中给您的OPC服务器PC定义一个名称（OPC_Server_PC）。
- 在硬件列表窗格中，右键单击 Index 1 -> Insert New Module。
- 选择 OPC Server -> S7 OPC Server Vx.x (版本号)。
- 再次右键单击 Index 2 -> Insert New Module。
- 选择 Communication Modules -> 根据您的PC与PLC的实际物理连接方式选择：
- 以太网：Industrial Ethernet -> General -> IE General.
- 或 Profibus: PROFIBUS -> CP 5613/5614 A2 (或您实际使用的CP卡型号)。
- 配置所选通信模块的属性（例如IE General，设置IP地址、子网掩码等，确保与PLC在同一网段且不冲突）。
- 保存并编译 Station Configuration，确保状态栏显示 Station is configured correctly。
-
配置S7连接 (NetPro – 通常集成在STEP 7/TIA Portal中):
- 打开您的PLC项目（在STEP 7 V5.x 或 TIA Portal中）。
- 打开网络组态工具 NetPro (STEP 7 V5.x) 或 Network view (TIA Portal)。
- 在PC Station硬件组态中（通常在STEP 7项目里也需要组态PC Station），找到您在第2步中插入的 OPC Server 模块。
- 右键单击 OPC Server 模块 -> Insert New Connection。
- 选择连接伙伴为您的目标PLC CPU (Unspecified -> S7 connection)。
- 指定PLC的IP地址或Profibus站地址。
- 配置连接属性：
- General 选项卡：定义本地连接ID (Connection Name)，S7Conn_OPC。
- Addresses 选项卡：确认PLC的IP地址和机架号(Rack)/插槽号(Slot)是否正确（S7-1200/1500通常为0/1，S7-300/400根据实际硬件组态）。
- Special Connection Properties (可选)：配置保持活动时间等。
- 编译并保存 网络组态。
- 下载 组态到PLC（如果对PLC配置有修改）。
-
配置OPC Scout/OpcEnum (测试):
- Simatic Net 自带 OPC Scout (经典OPC DA) 或 OPC UA Client 测试工具。
- 打开 OPC Scout (开始菜单 -> Siemens Automation -> Simatic -> Simatic Net -> OPC Scout)。
- 在 OPC.SimaticNet 树下双击 OPC SimaticNet。
- 在弹出的 Add Group 对话框中点击 OK (使用默认设置)。
- 右键单击新创建的 Group -> Add Items。
- 在弹出的对话框中，展开 S7 -> 展开您在第3步配置的连接名称 (如 S7Conn_OPC)。
- 浏览到PLC中的变量（DB块、M存储区、I/Q存储区等），选中变量并点击 OK -> OK。
- 变量会出现在主界面列表中，如果通信正常，Quality 列应显示 Good，Value 列显示实时数据。
- (对于OPC UA, 使用 OPC UA Client 工具连接到 opc.tcp://localhost:4840，然后浏览地址空间添加节点测试)。
-
在第三方OPC客户端中使用:
- 在您的SCADA/MES/自定义OPC客户端软件中，添加一个新的OPC DA服务器。
- 服务器名称通常为 OPC.SimaticNET (或 Siemens OPC DA Server，具体名称取决于Simatic Net版本)。
- 客户端软件会浏览到Simatic Net OPC Server提供的地址空间（与在OPC Scout中看到的类似）,您可以选择需要的变量添加到客户端项目中。
-
在TIA Portal中激活PLC的OPC UA服务器:
- 打开您的TIA Portal项目。
- 在项目树中选中PLC设备（CPU）。
- 在设备视图下方的属性窗口中，找到 OPC UA 或 常规 -> OPC UA -> 服务器。
- 勾选 激活OPC UA服务器。
- 配置服务器参数：
- 服务器接口：选择PLC的以太网接口（如 PROFINET接口_1）。

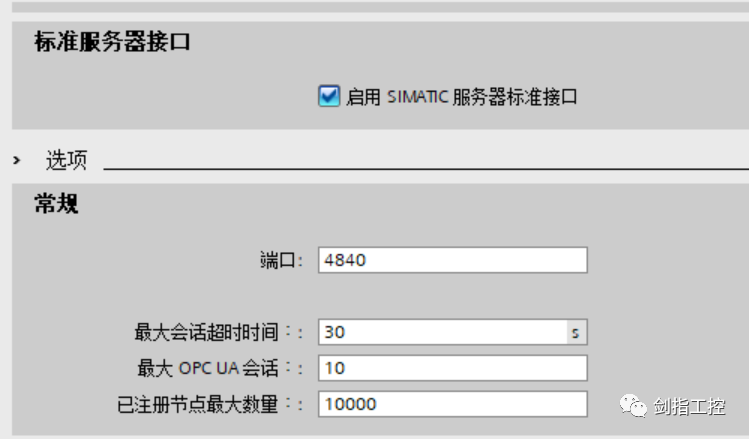

- 端口：默认4840（可修改，需确保防火墙开放此端口）。
- 安全策略：根据需要选择（如 None， Basic128Rsa15， Basic256， Basic256Sha256 – 生产环境建议使用安全策略）。
- 用户管理：强烈建议创建用户并设置密码，分配不同权限（Anonymous 通常仅用于测试）。
- 服务器证书：配置自签名证书或导入受信任的CA颁发的证书（用于安全连接）。
- 已发布的信息模型：选择哪些PLC数据（DB块、全局变量、PLC变量表等）暴露给OPC UA客户端访问，需要勾选并配置相关DB块或变量表的 OPC UA 属性（右键DB块 -> 属性 -> 常规 -> OPC UA -> 勾选 在OPC UA中发布）。
- 编译并下载 硬件和软件到PLC。
-
配置防火墙 (在PLC上):
- 在PLC属性 -> 防护与安全 -> 连接机制 中，确保勾选了 允许来自远程对象的PUT/GET通信访问，这对OPC UA通信通常是必要的。
-
在OPC UA客户端中连接:
- 打开您的OPC UA客户端软件（如 UaExpert, Ignition, WinCC, 自定义UA客户端等）。
- 添加一个新的服务器端点 (Endpoint)，地址格式为：opc.tcp://<PLC_IP_Address>:<Port> (如 opc.tcp://192.168.0.1:4840).
- 如果启用了安全策略，客户端需要选择合适的策略并可能处理证书信任（接受服务器证书或提前导入信任）。
- 如果配置了用户认证,输入用户名和密码。
- 连接成功后，浏览服务器的地址空间 (Objects -> Server -> DataBlocks 等)，找到您发布的变量,添加监控或读写。
- 安装软件: 在PC上安装 S7-200 SMART PC Access SMART。
- 配置PLC通信:
- 打开 PC Access SMART。
- 在左侧项目树中右键单击 MicroWin -> New PLC。
- 给PLC命名（如 MySMARTPLC）。
- 在右侧属性窗口中配置PLC的IP地址。
- 定义OPC项目:
- 右键单击新建的PLC -> New -> Folder (可选，用于组织) 或直接 New -> Item。
- 在弹出的对话框中定义变量：
- Symbol：变量在OPC中的名称。
- Data Type：选择正确的数据类型。
- Address：输入PLC的绝对地址（如 V100.0, VW102, VD200, M0.0, I0.0, Q0.0 等）。
- 可以定义多个变量。
- 测试通信:
- 软件界面通常有状态指示，右键单击定义的变量 -> Monitor 可以测试读取值，尝试 Write 可以测试写入（注意安全！）。
- 在第三方OPC客户端中使用:
- 第三方OPC DA客户端添加服务器时，选择 S7200SMART.OPCServer。
- 浏览地址空间（通常以您定义的PLC名称和变量符号名呈现）,添加变量到客户端项目。
- 网络连通性: 确保OPC服务器PC与PLC之间物理连接正确（网线、交换机），IP地址在同一子网，无防火墙/路由器隔离，使用 ping 命令测试基础连通性。
- 防火墙: 非常重要！ 在OPC服务器PC和可能存在的网络防火墙上，开放OPC通信所需的端口：
- OPC DA: 依赖于底层通信协议（S7Comm over ISO-on-TCP），通常需要开放TCP 102 端口 (S7-300/400) 或 TCP 102 端口 + UDP 161/162 (SNMP for discovery)，Simatic Net 安装时通常会配置Windows防火墙规则,但需检查确认。
- OPC UA: 默认TCP 4840 端口，必须在运行OPC UA服务器的设备（PLC或运行Simatic Net OPC UA Server的PC）的防火墙中明确允许入站连接到此端口。
- 访问权限:
- PLC侧： 对于S7通信，确保PLC的”连接机制”设置允许PUT/GET访问（对于S7-1200/1500，在设备配置->防护与安全->连接机制中），对于S7-200 SMART,默认允许。
- OPC UA认证： 如果启用了用户认证,客户端必须提供正确的凭据。
- 证书和信任 (OPC UA): 安全通信需要处理证书，服务器证书需要被客户端信任，客户端证书也可能需要被服务器信任（如果启用了双向认证）,初次连接时通常需要手动接受或配置信任列表。
- DCOM配置 (仅经典OPC DA): 经典OPC DA严重依赖Windows DCOM，配置相对复杂且安全性较弱（现代系统不推荐）：
- 需要在服务器和客户端PC上配置DCOM权限（dcomcnfg）。
- 设置合适的用户账户权限（通常是域账户或相同的本地账户）。
- 配置身份验证级别和模拟级别。
- 强烈建议在新项目中使用OPC UA替代经典OPC DA。
- 版本兼容性: 确保Simatic Net版本、TIA Portal版本、PLC固件版本以及OPC客户端支持的OPC规范版本相互兼容。
- 诊断工具:
- Simatic Net: Diagnostic Configuration 工具，NetPro 中的在线诊断功能。
- Wireshark: 网络抓包分析，观察S7通信包或OPC UA TCP连接是否建立。
- PLC诊断缓冲区: 查看PLC是否有通信相关的错误信息。
- OPC服务器/客户端日志: 查看软件自身的日志信息。
- OPC测试客户端: 如 OPC Scout, UaExpert, MatrikonOPC Explorer 等,用于隔离测试服务器功能。
- 确定方案: 根据您的PLC型号、预算、协议要求（DA vs UA）和是否需要额外软件（Simatic Net）选择最合适的方案。
- 基础配置: 配置网络（IP）、防火墙（端口）、PLC访问权限。
- 服务器配置: 在Simatic Net (Station Config + NetPro)、TIA Portal (PLC内置UA) 或 PC Access SMART 中设置OPC服务器,定义通信连接和要访问的PLC数据。
- 安全配置 (尤其UA): 设置用户、密码、证书、安全策略。
- 测试: 使用西门子提供的测试工具（OPC Scout, UA Client）或通用客户端验证服务器本身是否能访问到PLC数据。
- 集成客户端: 在您的SCADA/MES/应用程序等OPC客户端软件中配置连接到配置好的西门子OPC服务器,并添加所需变量。
🧩 方案三：使用 S7-200 SMART PC Access SMART (适用于 S7-200 SMART)
这是西门子为S7-200 SMART PLC提供的免费OPC服务器软件。
配置步骤
关键注意事项和常见问题
选择OPC UA（无论是通过Simatic Net还是PLC内置）通常是更现代、更安全、跨平台兼容性更好的选择，尤其是在新项目中，经典OPC DA主要用于维护现有系统或与仅支持DA的老旧客户端交互。
如果需要更具体的配置细节（例如特定PLC型号、特定OPC客户端软件）,请提供更多信息！
