辐流式沉淀池计算草图，其设计参数与效率如何确定？

辐流式沉淀池计算草图解析

辐流式沉淀池是一种常见的污水处理设施，广泛应用于给水处理和废水处理中，其结构简单，处理效果好，运行稳定，本文将详细介绍辐流式沉淀池的计算草图，包括设计参数、尺寸计算、运行参数等。

设计参数

设计流量

设计流量是辐流式沉淀池设计的重要参数之一，通常根据处理水量确定，设计流量Q（m³/h）的计算公式如下：

[ Q = K times A ]

K为小时变化系数，A为沉淀池的设计面积（m²）。

设计浓度

设计浓度是指进入沉淀池的原水或废水中悬浮物的浓度，通常以mg/L表示，设计浓度C（mg/L）的计算公式如下：

[ C = frac{Q times C_{原}}{A} ]

C原为原水或废水中悬浮物的浓度（mg/L）。

设计表面负荷

设计表面负荷是指单位时间内单位面积沉淀池表面积所能处理的悬浮物量，通常以kg/(m²·h)表示，设计表面负荷N（kg/(m²·h)）的计算公式如下：

[ N = frac{C times 10^{-3}}{t} ]

t为沉淀时间（h）。

尺寸计算

沉淀池直径

沉淀池直径D（m）的计算公式如下：

[ D = frac{Q}{pi times N times t} ]

沉淀池长度

沉淀池长度L（m）的计算公式如下：

[ L = frac{Q}{N times t} ]

沉淀池宽度

沉淀池宽度B（m）的计算公式如下：

[ B = frac{L}{pi times D} ]

运行参数

沉淀时间

沉淀时间t（h）是指悬浮物在沉淀池中沉淀的时间,通常根据设计表面负荷和沉淀池直径计算得出。

[ t = frac{D}{N} ]

沉淀池容积

沉淀池容积V（m³）的计算公式如下：

[ V = frac{Q times t}{1000} ]

沉淀池表面积

沉淀池表面积A（m²）的计算公式如下：

[ A = pi times D times L ]

计算草图

绘制沉淀池结构图

根据上述计算结果，绘制沉淀池的结构图，包括沉淀池的直径、长度、宽度等尺寸。

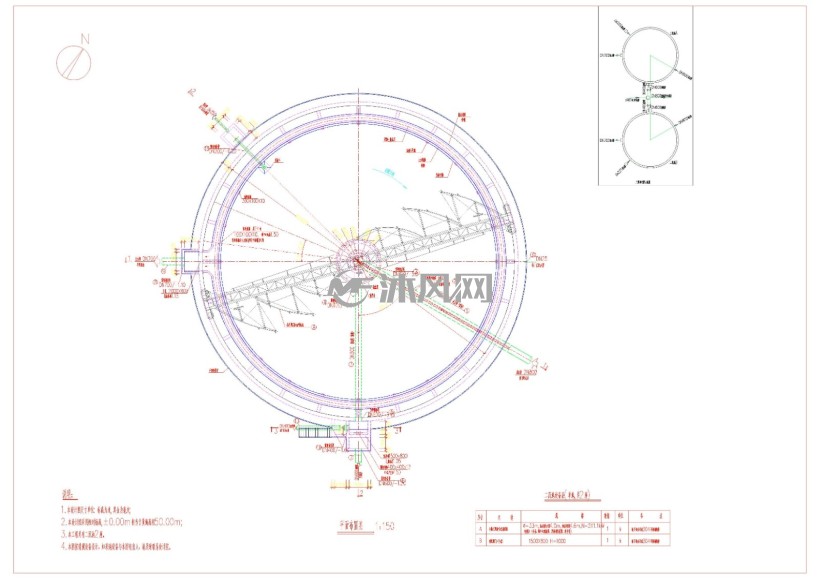

绘制沉淀池平面图

绘制沉淀池的平面图，标注沉淀池的直径、长度、宽度等尺寸，以及进出水口、污泥排放口等位置。

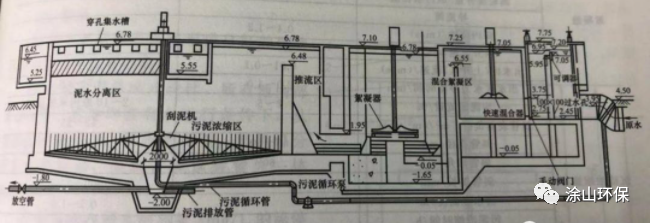

绘制沉淀池剖面图

绘制沉淀池的剖面图，标注沉淀池的深度、斜板角度等参数。

辐流式沉淀池是一种有效的污水处理设施，其设计计算草图对于确保沉淀池的正常运行具有重要意义，本文详细介绍了辐流式沉淀池的计算草图，包括设计参数、尺寸计算、运行参数等,为辐流式沉淀池的设计和运行提供了参考。
