关于平流式出水堰的计算，如何处理不同水力条件下的流量与堰顶水头关系？

平流式出水堰计算

平流式出水堰（又称长堰、平顶堰）是水利工程中常用的堰流设施，属于宽顶堰的一种典型形式，其核心结构为：沿水流方向布置的长方形堰槽，堰顶水平，水流以近似平流状态越过堰顶，通过堰宽和堰顶水深控制出流量。

主要特点：

平流式出水堰的计算需明确以下参数,其定义与测量方法直接影响流量精度：

参数名称	符号	定义与单位	测量方法
堰宽	(b)	堰顶水平方向的宽度	直接测量堰顶两端点距离
堰顶水深	(h)	堰顶处水流深度	用测针或超声波测深仪测量
堰上总水头	(H)	堰上游断面总水头	(H = h + frac{v_0^2}{2g})，(v_0)为上游流速
流量系数	(C)	堰流能量损失修正系数	通过经验公式或试验确定
设计流量	(Q)	需通过堰控制的出流量	根据工程需求确定

平流式出水堰的流量计算基于堰流理论，核心公式为：

[ Q = C cdot b cdot h^{frac{3}{2}} ]

流量系数(C)的确定：

对于自由流（堰下游水位不影响堰顶水流，即淹没度(h_s/H leq 0.65)），(C)可通过经验公式计算：

[ C = 1.71 – 0.27 cdot frac{h}{H} – 0.76 cdot frac{b}{L} ]

（(L)为堰槽长度，L geq 3b)）

淹没条件判断：

当堰下游水位较高，导致堰顶水流受压，流量减小，此时需引入淹没系数(sigma_s)修正流量：

[ Q = sigma_s cdot C cdot b cdot h^{frac{3}{2}} ]

淹没度(h_s/H > 0.65)时，(sigma_s < 1)，通常通过试验曲线或经验公式确定。

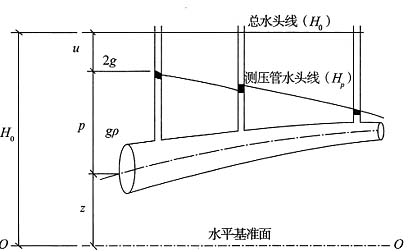

关于平流式出水堰的计算，如何处理不同水力条件下的流量与堰顶水头关系？第1张

设计平流式出水堰时,需遵循以下步骤（表格形式展示）：

设计步骤
1	确定设计流量(Q)（根据工程需求，如灌溉流量、排水流量等）
2	选择堰型参数（如堰宽(b)、堰槽长度(L)等）
3	计算堰顶水深(h)：通过公式(h = left( frac{Q}{C cdot b} right)^{frac{2}{3}})初步估算
4	验证淹没条件：计算淹没度(h_s/H)，若(>0.65)则修正流量系数(sigma_s)
5	调整参数：若流量不匹配，重新选择(b)或(L)，直至满足设计要求

案例：某灌溉渠道需通过平流式出水堰控制流量(Q = 50 , m^3/s)，已知渠道宽度(b = 10 , m)，堰槽长度(L = 30 , m)，上游总水头(H = 2.5 , m)，计算堰顶水深(h)及堰上总水头(H)。

计算过程：

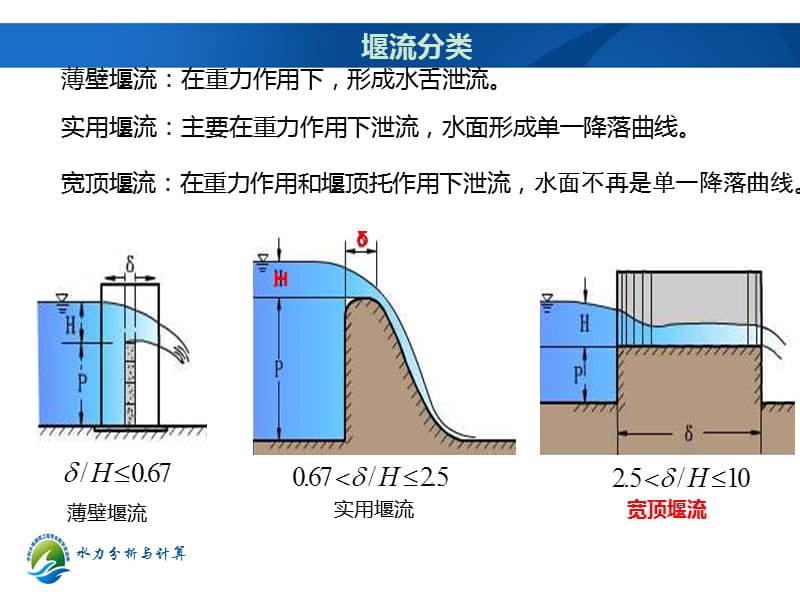

关于平流式出水堰的计算，如何处理不同水力条件下的流量与堰顶水头关系？第2张

计算流量系数(C)：
因(h/H < 0.65)（自由流），代入经验公式：
[ C = 1.71 – 0.27 cdot frac{h}{2.5} – 0.76 cdot frac{10}{30} ]
（(h)未知，需迭代计算）
迭代求解(h)：
假设(h = 1.2 , m)，则(h/H = 0.48)，代入得：
[ C = 1.71 – 0.27 times 0.48 – 0.76 times frac{1}{3} = 1.71 – 0.1296 – 0.2533 = 1.3271 ]
代入流量公式验证：
[ Q = 1.3271 times 10 times 1.2^{frac{3}{2}} = 13.271 times 1.2^{1.5} = 13.271 times 1.3416 approx 17.84 , m^3/s ]
与设计流量(50 , m^3/s)不符，需增大(h)。
调整(h)至(h = 2.0 , m)：
(h/H = 0.8)，(C = 1.71 – 0.27 times 0.8 – 0.76 times frac{1}{3} = 1.71 – 0.216 – 0.2533 = 1.2407)
验证流量：
[ Q = 1.2407 times 10 times 2.0^{frac{3}{2}} = 12.407 times 2.8284 approx 35.06 , m^3/s ]
仍小于设计流量，继续增大(h)。
最终取(h = 2.5 , m)：
(h/H = 1.0)，(C = 1.71 – 0.27 times 1.0 – 0.76 times frac{1}{3} = 1.71 – 0.27 – 0.2533 = 1.1867)
验证流量：
[ Q = 1.1867 times 10 times 2.5^{frac{3}{2}} = 11.867 times 3.9528 approx 46.94 , m^3/s ]
接近设计流量，取(h approx 2.5 , m)。
计算堰上总水头(H)：
由(H = h + frac{v_0^2}{2g})，上游流速(v_0 = frac{Q}{A} = frac{50}{b cdot (H – h)})，代入(H = 2.5 , m)，(h = 2.5 , m)，得(v_0 approx 0.0)（渠道断面足够大，忽略流速水头），故(H approx 2.5 , m)。
