IBM服务器RAID5配置教程，如何配置IBM RAID5阵列？

admin
虚拟主机
2026-02-07
2277

配置 IBM 服务器的 RAID 5（通常指使用 IBM/Lenovo System x 或 ThinkSystem 服务器内置的 ServeRAID 控制器）涉及以下关键步骤，具体操作细节（如按键组合、界面选项名称）可能因服务器型号、RAID 卡型号（如 ServeRAID M5200, M5210, M1215, M5210e, M5225-2GB/8GB, 9400-8i 等）和固件/软件版本略有不同。

核心原则：

物理准备： 准备至少 3 块（最多取决于控制器支持）相同型号、容量的硬盘驱动器（HDD）或固态硬盘（SSD），强烈建议使用相同规格的磁盘以获得最佳性能和可靠性。
访问 RAID 配置工具： 在服务器开机自检（POST）过程中，根据屏幕提示按下特定的组合键进入 RAID 卡的配置界面，最常见的键是 Ctrl+H（用于 ServeRAID LSI MegaRAID 系列），但也可能是 Ctrl+Y, F10, F12 或其他，仔细看开机提示！
创建 RAID 5 虚拟磁盘：
配置操作系统安装： 操作系统将把创建好的 RAID 5 虚拟磁盘视为一个独立的大容量硬盘。
可选：高级配置与监控

详细配置步骤（以常见的 WebBIOS/CU 界面为例，如 ServeRAID M5200/M5210 等）：

启动服务器并进入配置界面：
- 开启服务器电源。

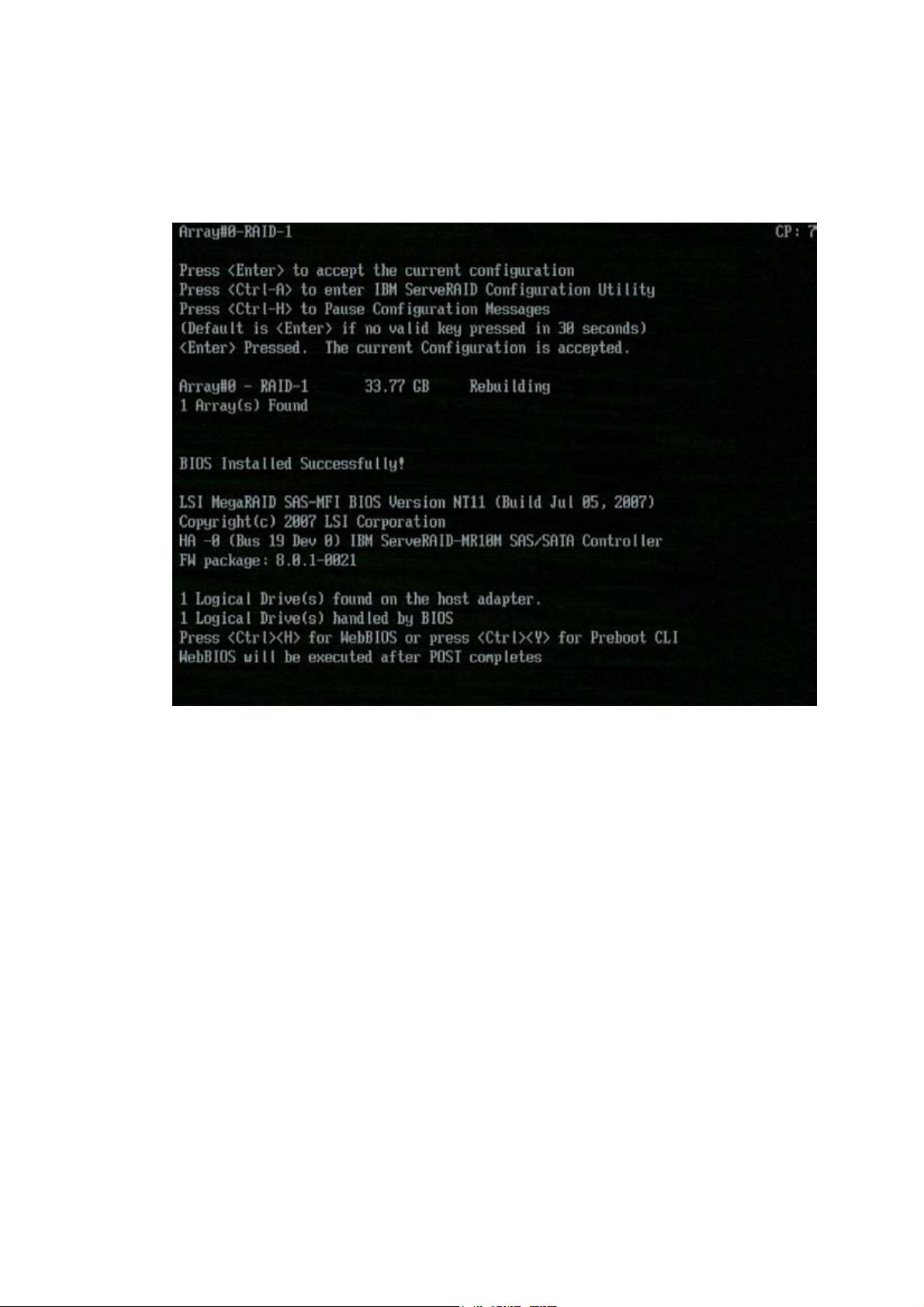

- 在 POST 过程中，密切注意屏幕底部或中间的提示信息，通常会显示类似 Press <Ctrl+H> for WebBIOS 或 Press <Ctrl+H> to Enter MegaRAID Configuration Utility 的信息。
- 在提示出现后的几秒钟内，迅速按下指定的组合键（通常是 Ctrl+H），如果错过，需要重启服务器重试。
导航主界面 (Main Menu):
- 成功进入后,你会看到 RAID 卡的配置界面（通常是基于浏览器的风格，称为 WebBIOS 或 Configuration Utility – CU）。
- 主菜单通常包含选项如：Configuration Wizard, Virtual Drive Management, Controller Management, Physical Drive Management, Events, Exit 等。
- 启动配置向导 (Configuration Wizard):
  - 选择 Configuration Wizard 并回车。
  - 通常会提供两种模式：
    - New Configuration: 清除所有现有配置（会丢失所有数据！），从头开始配置。这是首次配置或需要完全重做时的选择。
    - Add Configuration: 保留现有配置，在其基础上添加新的虚拟磁盘，如果已有其他 RAID 阵列并想新增一个 RAID 5，选这个。
    - 选择 New Configuration 或 Add Configuration 后回车。
    - 选择配置模式 (通常选 Manual):
      - 向导可能会询问配置模式：

        Automatic Configuration: 控制器自动选择磁盘和 RAID 级别。不推荐，因为可能不符合你的需求。
        Manual Configuration: 推荐选择此项，完全手动控制 RAID 5 的创建过程。
        选择 Manual Configuration 并回车。

        选择磁盘创建磁盘组 (Drive Group):

        界面会显示所有连接到控制器的物理磁盘,未配置的磁盘状态通常是 Unconfigured Good。
        按住 Ctrl 键，用鼠标点击或用方向键+空格键选择你计划用于 RAID 5 的至少 3 块物理磁盘，被选中的磁盘边框会高亮显示（如黄色）。
        选好磁盘后,找到并点击 Add To Array 或 Accept DG (Drive Group) 之类的按钮，这些磁盘会被移到一个“Drive Groups”区域，形成一个磁盘组（DG），对于 RAID 5，一个磁盘组通常就对应一个虚拟磁盘（VD）。
        确认磁盘组创建完成后,点击 Next 或 Accept。

        从磁盘组创建虚拟磁盘 (Virtual Drive):

        现在你会看到上一步创建的磁盘组（DG）显示在界面中（通常在左侧或上方）。

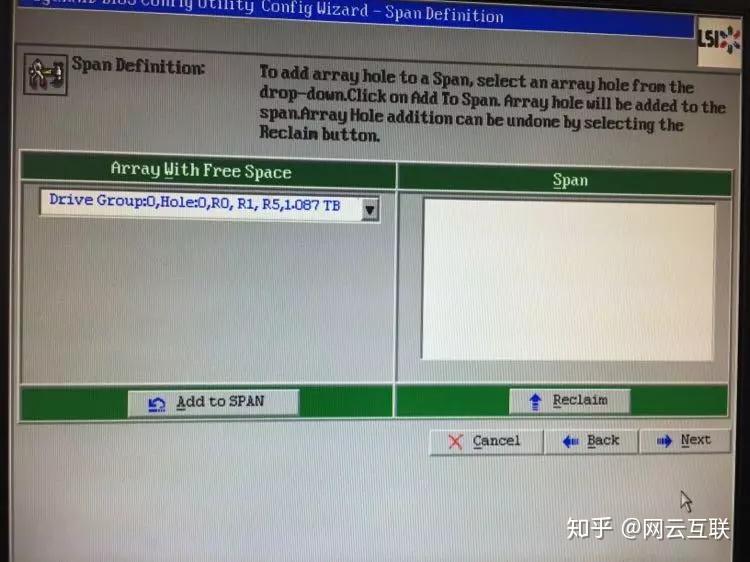

        在磁盘组下方或右侧，找到 Add to Span 或 Convert to Virtual Drive 的按钮并点击，这将基于该磁盘组创建虚拟磁盘（VD）。
        点击后,会进入虚拟磁盘（VD）的详细配置页面。

        配置 RAID 5 虚拟磁盘参数:

        RAID Level: 在下拉菜单中选择 RAID 5。
        Virtual Drive Name: 可输入一个易于识别的名称（如 VD_RAID5_DATA），可选。
        Size: 通常默认显示该磁盘组能创建的最大容量（即 (N-1) * min_disk_size），你可以手动输入一个更小的值（如果你想预留空间给另一个 VD 或热备盘），但通常用最大即可，单位选 GB 或 TB。
        Strip Size (条带大小/块大小)：这决定了数据如何分布到各磁盘上，常见选择有 64KB, 128KB, 256KB, 512KB, 1MB。

        一般建议：

        对于大型连续文件（如视频、数据库文件） 或 大容量 HDD：选择较大的条带（如 256KB 或 512KB）。
        对于小型随机文件（如操作系统、程序文件、虚拟机） 或 SSD：选择较小的条带（如 64KB 或 128KB）。
        默认值（如 256KB）通常是较平衡的选择，如果不确定，可先使用默认值。
        Read Policy (读策略)：

        Normal: 直接从请求的磁盘读取。
        Read Ahead (预读)：控制器预测并提前读取可能需要的后续数据到缓存，通常能提高顺序读性能。推荐选择此项。
        Adaptive Read Ahead: 控制器根据工作负载动态切换 Normal 和 Read Ahead。
        Write Policy (写策略)：

        Write Through (直写)：数据写入磁盘后才确认写入完成。安全性最高，但性能最低。
        Write Back (回写)：数据写入控制器缓存（带电池或闪存保护）后立即确认，后续再写入磁盘。性能最高（强烈推荐），但需要确保控制器缓存有电池（BBU）或超级电容（Flash-based Write Cache – FBWC）保护，以防断电丢失缓存数据。 这是最常见的生产环境设置。
        Write Back with BBU/FBWC: 同上，但明确要求有保护，通常和 Write Back 是同一选项。
        Force Write Back / Always Write Back: 即使没有 BBU/FBWC 保护也强制使用 Write Back。非常危险！强烈不推荐！ 断电极易导致数据损坏。
        IO Policy (IO 策略): 通常保持默认 Direct 即可（数据不经过额外缓存）。
        Access Policy (访问策略): 保持默认 Read/Write。
        Disk Cache Policy (磁盘缓存策略):

        Enable: 启用磁盘自身的写缓存（更快，但断电有风险）。
        Disable: 禁用磁盘写缓存（更安全，性能稍低）。
        建议： 如果服务器连接了 UPS（不间断电源），可以 Enable 以获得更好性能，否则，为了安全，选择 Disable，或者保持控制器默认设置（通常是 Disable 或 No Change）。
        Initialize (初始化):

        No: 不进行后台初始化。不推荐！ 虚拟磁盘性能在初始化完成前会很差，且重建可能有问题。
        Fast Initialize (快速初始化): 推荐选择此项。 快速写入零或其他模式，标记磁盘为已初始化，性能较快可用，后台可能继续完整初始化。
        Full Initialize (完全初始化): 对整个虚拟磁盘进行写零操作，非常耗时（几小时甚至几天，取决于容量）。通常没有必要，除非有特殊安全要求。
        仔细检查所有设置！ 特别是 RAID Level, Size, Write Policy。

        确认并创建虚拟磁盘:

        设置好所有参数后,点击 Accept 或 OK 或 Create Virtual Drive 之类的按钮。
        系统会提示确认创建操作（通常列出即将创建的 VD 信息）。注意：此操作会清除所选物理磁盘上的所有现有数据！
        确认无误后,点击 Yes 或 Confirm 开始创建过程。

        初始化过程:

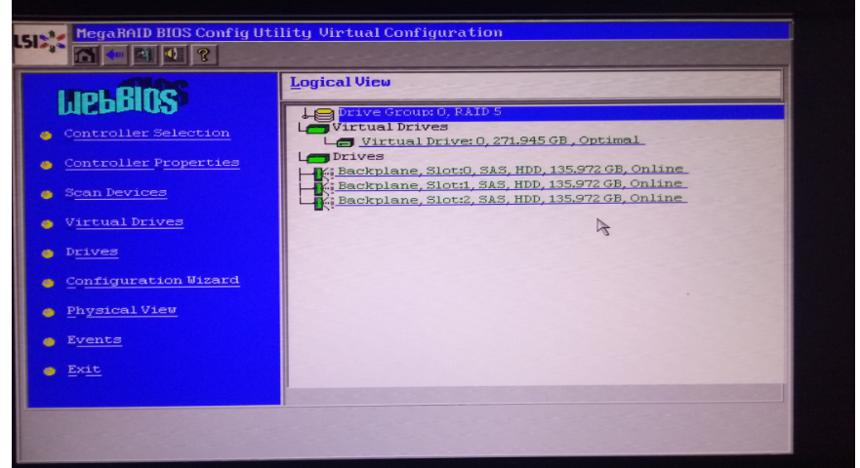

        创建完成后,虚拟磁盘会出现在虚拟磁盘列表中，状态可能显示为 Optimal 但正在进行 Initialization 或 Background Initialization（如果你选择了初始化）。
        操作系统安装通常可以在初始化开始后立即进行，无需等待初始化完成（尤其是选择了 Fast Initialize），但此时性能可能不是最优，完全初始化需要较长时间。

        保存配置并退出:

        在主菜单或管理界面中,找到并执行 Save Configuration 或 Apply Changes 操作（有时需要按 Ctrl+S）。这一步非常重要，否则重启后配置会丢失！
        保存成功后,选择 Exit 退出配置工具。
        服务器将继续启动过程。

        操作系统安装:

        在后续的启动过程中,将操作系统安装介质（USB/DVD）插入服务器。
        根据提示（可能需要按 F12 选择启动设备）从安装介质启动。
        在操作系统安装程序中,你应该能看到一个未分区的大容量磁盘，这就是你刚刚创建的 RAID 5 虚拟磁盘，在此磁盘上进行分区、格式化并安装操作系统即可。
        重要注意事项与建议：

        备份数据！ 配置 RAID 会擦除所选物理磁盘上的所有数据！确保没有重要数据或已备份。

        最小磁盘数： RAID 5 至少需要 3 块 物理磁盘。

        磁盘一致性： 强烈建议使用型号、容量、转速（HDD）完全相同的磁盘，混用可能导致容量以最小盘为准，且性能可能受最慢盘限制。

        容量计算： RAID 5 的可用容量 = (磁盘数量 - 1) * 最小磁盘容量，3 块 1TB 盘 = 2TB 可用；4 块 1TB 盘 = 3TB 可用。

        写策略 (Write Policy)： Write Back with BBU/FBWC 是性能首选。务必确保控制器电池（BBU）或超级电容（FBWC）状态良好且在充电完成状态（可在控制器管理界面查看），避免使用 Force Write Back。

        初始化： 强烈推荐选择 Fast Initialize。Full Initialize 耗时过长，通常无必要，不要选 No。

        热备盘 (Hot Spare)： 对于重要数据，强烈建议配置一块或多块额外的磁盘作为全局热备盘（Global Hot Spare），当 RAID 5 阵列中一块磁盘故障时，热备盘会自动接管并开始重建数据，无需人工干预，可以在创建 VD 后，在 Physical Drive Management 中选择状态为 Unconfigured Good 的磁盘，将其属性设置为 Hot Spare。

        固件更新： 确保服务器 BIOS 和 RAID 卡固件是最新版本，以获得最佳兼容性和性能，通过 IBM/Lenovo 支持网站下载。

        监控与管理： 安装操作系统后，安装 IBM/Lenovo 提供的 ServeRAID Manager 或 MegaRAID Storage Manager (MSM) 工具，这些工具提供图形化界面进行 RAID 状态监控、报警设置、磁盘管理、重建操作等。

        重建风险： RAID 5 在单盘故障时仍可运行（降级状态），但此时性能下降且另一块盘再故障将导致数据全部丢失，重建大容量磁盘（尤其是 SATA HDD）耗时很长且压力巨大，增加了第二块盘故障的风险，对于关键业务或大容量阵列（>2TB 单盘），需权衡 RAID 5 的重建风险，RAID 6（允许双盘故障）或 RAID 10（镜像+条带）可能是更安全的选择。

        配置 IBM RAID 5 的核心是进入正确的配置工具（Ctrl+H），使用手动配置模式，选择至少 3 块磁盘创建磁盘组（DG），然后基于该 DG 创建虚拟磁盘（VD），设置 RAID Level 为 5，配置合理的参数（特别是条带大小和 Write Back with BBU），选择 Fast Initialize，保存配置，最后在操作系统安装中识别并使用这个新创建的虚拟磁盘，务必考虑热备盘和后续监控，操作前备份数据，操作时仔细核对设置。
