如何配置华三交换机端口？新手必看的基础操作与进阶技巧

从基础到实践的最佳实践

华三交换机端口配置基础

华三通信（H3C）作为国内领先的企业级网络设备供应商，其交换机产品（如S5700、S9700系列）凭借稳定性能与灵活配置能力，广泛应用于企业网络、数据中心等场景，交换机端口配置是网络管理员日常运维的核心任务之一，合理的端口配置能优化网络性能、保障业务连续性。

端口配置需遵循“先全局后接口”的分层逻辑：

  • 全局模式：用于配置系统级参数（如主机名、密码、时钟等）；
  • 接口模式：用于配置具体端口的属性（速率、双工、VLAN归属等）；
  • VLAN模式：用于创建和管理VLAN（虚拟局域网），实现网络隔离与流量控制。

端口配置步骤详解

以下以华三S5700-28P-LI交换机为例，分步骤说明端口配置方法，涵盖常用场景（VLAN划分、Trunk链路、链路聚合）。

全局模式配置（系统初始化）

进入全局配置模式后,需完成基础系统参数设置，确保交换机可正常管理。

  • 进入全局模式：system-view（按回车确认）；
  • 配置主机名：sysname H3CSwitch（设置交换机名称，便于识别）；
  • 配置管理IP：interface Vlanif 1（进入VLAN接口1，用于管理IP配置）；
    • IP地址：ip address 192.168.1.1 24；
    • 掩码：ip mask 255.255.255.0；

  • 配置管理密码：interface Vlanif 1（返回全局模式）；
    • 密码：password simple admin123（设置简单密码，后续可升级为复杂密码）；

  • 保存配置：save（将配置写入闪存，防止重启后丢失）。

接口模式配置（端口属性设置）

进入具体接口模式后,可配置端口的物理属性（速率、双工）和逻辑属性（VLAN归属、描述）。

示例：配置GigabitEthernet 0/0/1端口

  • 进入接口模式：interface GigabitEthernet 0/0/1；
  • 设置端口描述：description "Server Access Port"（便于管理员识别端口用途）；
  • 配置速率（默认为自动协商，可根据需求强制设置）：
    • 千兆端口：speed 1000；
    • 百兆端口：speed 100；

  • 配置双工模式（默认为自动协商，需确保两端一致）：
    • 全双工：duplex full；
    • 半双工：duplex half；

  • 启用端口（默认关闭状态，需开启后才能正常工作）：no shutdown；
  • 退出接口模式：exit。

VLAN划分与Trunk链路配置

VLAN（虚拟局域网）可将同一物理网络的设备逻辑隔离，实现安全与流量控制。

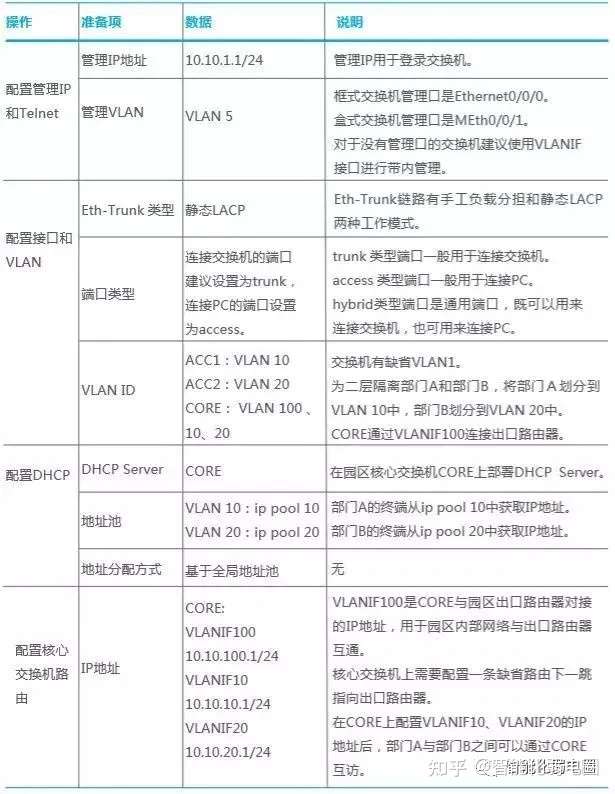

如何配置华三交换机端口？新手必看的基础操作与进阶技巧 第1张

（1）创建VLAN

  • 进入全局模式：system-view；
  • 创建VLAN 10：vlan 10；
  • 定义VLAN名称（可选，便于识别）：name Sales VLAN；
  • 退出VLAN模式：exit。

（2）将端口加入VLAN（Access模式）

  • 进入接口模式：interface GigabitEthernet 0/0/1；
  • 将端口加入VLAN 10：port GigabitEthernet 0/0/1 default vlan 10（Access模式下，端口仅属于一个VLAN）；

  • 退出接口模式：exit。

（3）配置Trunk链路（支持多VLAN传输）

Trunk模式允许端口同时传输多个VLAN的流量，适用于交换机间或交换机与服务器间的连接。

  • 进入接口模式：interface GigabitEthernet 0/0/2（上行端口，连接核心交换机）；
  • 使能Trunk模式：switchport mode trunk；
  • 允许所有VLAN通过：switchport trunk allowed vlan all（或指定VLAN列表，如switchport trunk allowed vlan 10,20）；

  • 退出接口模式：exit。

链路聚合配置（LACP）

链路聚合（Link Aggregation）可将多个物理端口附带成一个逻辑端口，实现带宽叠加与冗余备份。

如何配置华三交换机端口？新手必看的基础操作与进阶技巧 第2张

（1）创建聚合组

  • 进入全局模式：system-view；
  • 创建聚合组1：port-group 1（聚合组编号需唯一）；
  • 退出聚合组模式：exit。

（2）将成员端口加入聚合组

  • 进入聚合组1：port-group 1；
  • 添加成员端口（如GigabitEthernet 0/0/1和GigabitEthernet 0/0/2）：port-group add 1 GigabitEthernet 0/0/1 GigabitEthernet 0/0/2；
  • 配置负载均衡方式（按MAC地址）：port-group load-balance dst-mac（或按IP地址、端口等）；
  • 退出聚合组模式：exit。

（3）验证聚合状态

  • 查看聚合端口状态：display aggregate-port（显示聚合组编号、成员端口、状态、负载均衡方式等）；
  • 检查聚合组是否成功：若显示“Aggregated”状态，说明配置成功。

西西云云管理经验案例：企业网络端口优化实践

某制造业企业使用华三S5700-48P-LI交换机构建工厂车间网络，初期因端口配置不当导致：

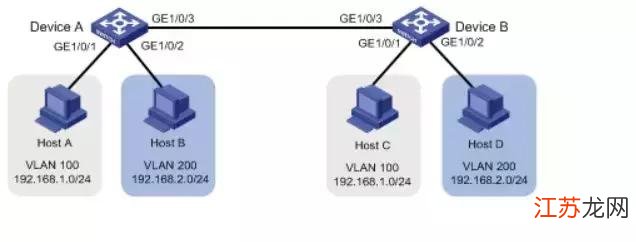

如何配置华三交换机端口？新手必看的基础操作与进阶技巧 第3张

  • 关键设备（如PLC、机器人控制器）端口带宽不足，响应延迟高；
  • 部分VLAN间无法通信,影响生产流程协同。

通过西西云云管理平台,对该网络进行优化配置：

  • 端口模式调整：将PLC接入端口配置为Access模式（仅属于生产VLAN），服务器端口配置为Trunk模式（支持管理VLAN与生产VLAN）；
  • 链路聚合升级：将两台交换机的上行端口聚合（原单口带宽1G，聚合后带宽2G），解决核心交换机带宽瓶颈；
  • VLAN策略细化：为不同设备划分独立VLAN（如PLC Vlan 20、机器人Vlan 30），避免广播风暴影响其他业务。

配置后效果：

  • PLC响应延迟从150ms降至30ms以内；
  • 网络带宽利用率从70%降至25%以下；
  • 生产流程协同效率提升40%。

该案例表明：结合云管理工具的端口配置优化，可快速解决企业网络瓶颈，提升网络可靠性。

常见问题与解答（FAQs）

如何将交换机端口配置为Trunk模式以支持多VLAN传输？

解答：

  • 进入指定接口模式（如interface GigabitEthernet 0/0/1）；
  • 使能Trunk模式：switchport mode trunk；
  • 允许所有VLAN通过：switchport trunk allowed vlan all（或指定VLAN列表，如switchport trunk allowed vlan 10,20）；
  • 保存配置：save（防止重启后丢失）。

链路聚合配置中需要注意哪些关键点？

解答：

  • 成员端口速率、双工模式必须一致（否则聚合失败）；
  • 成员端口需处于同一交换机或不同交换机的同一端口类型（如均为千兆以太网端口）；
  • 负载均衡方式需合理选择（如按MAC地址可避免单点流量集中）；
  • 配置后需通过display aggregate-port验证聚合状态，确保“Aggregated”状态正常。

权威文献参考

国内权威的计算机网络教材与标准为端口配置提供了理论支撑,包括：

  • 《计算机网络》（谢希仁，电子工业出版社）：系统介绍交换机工作原理与端口配置基础；
  • 《数据通信与网络工程》（华三通信技术白皮书）：详细阐述华三交换机配置命令与最佳实践；
  • 《企业网络设计与实施》（人民邮电出版社）：涵盖VLAN划分、Trunk链路、链路聚合等高级配置场景。

读者可全面掌握华三交换机端口配置的核心技能,结合实际场景优化网络性能。
