服务器机柜如何构造

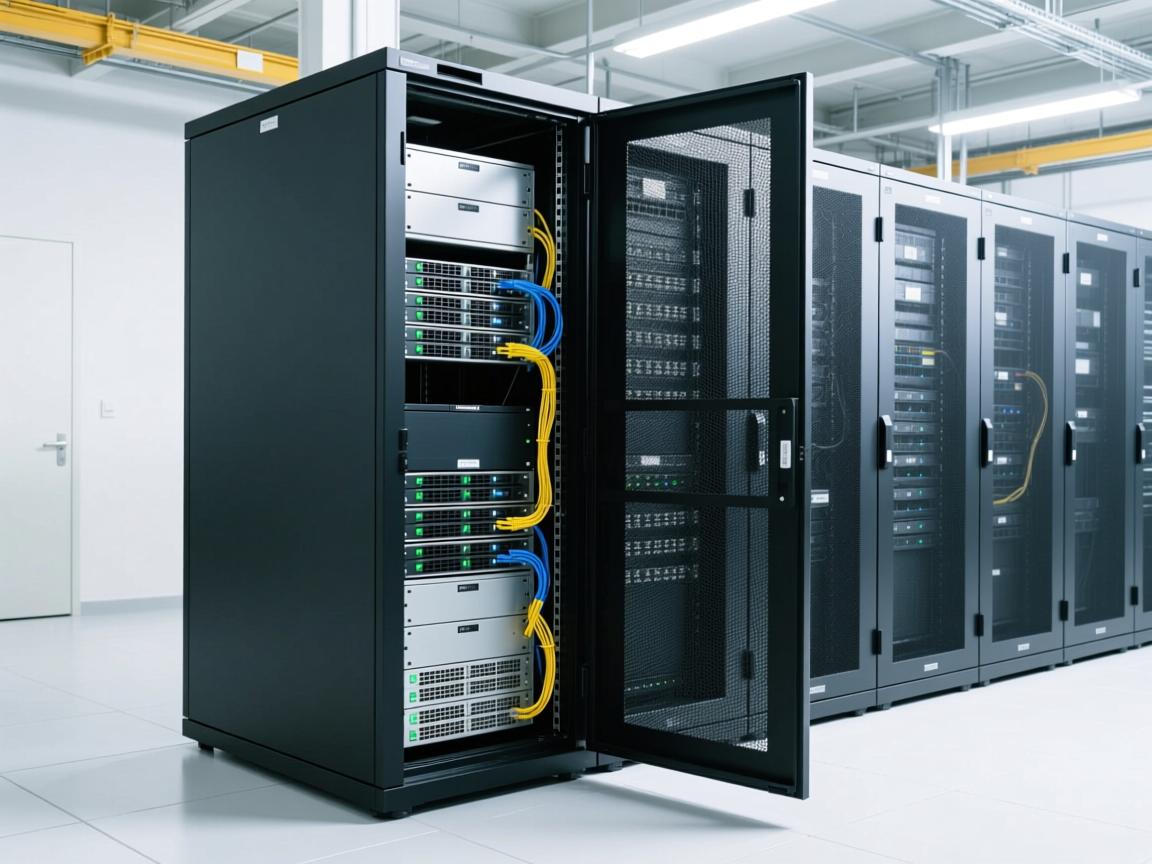

现代数据中心和服务器机房的核心基础设施之一便是服务器机柜，它远不止是一个简单的金属框架，而是一个高度标准化、集成化的物理支撑和管理平台，为服务器、网络设备、存储系统等关键IT设备提供安全、稳定、可扩展且易于管理的运行环境，了解服务器机柜的组成，对于规划、部署和维护IT基础设施至关重要。

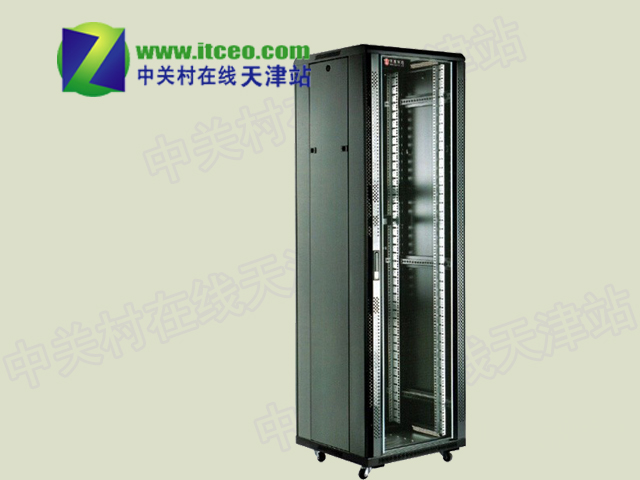

一个典型的服务器机柜主要由以下几个核心部分组成：

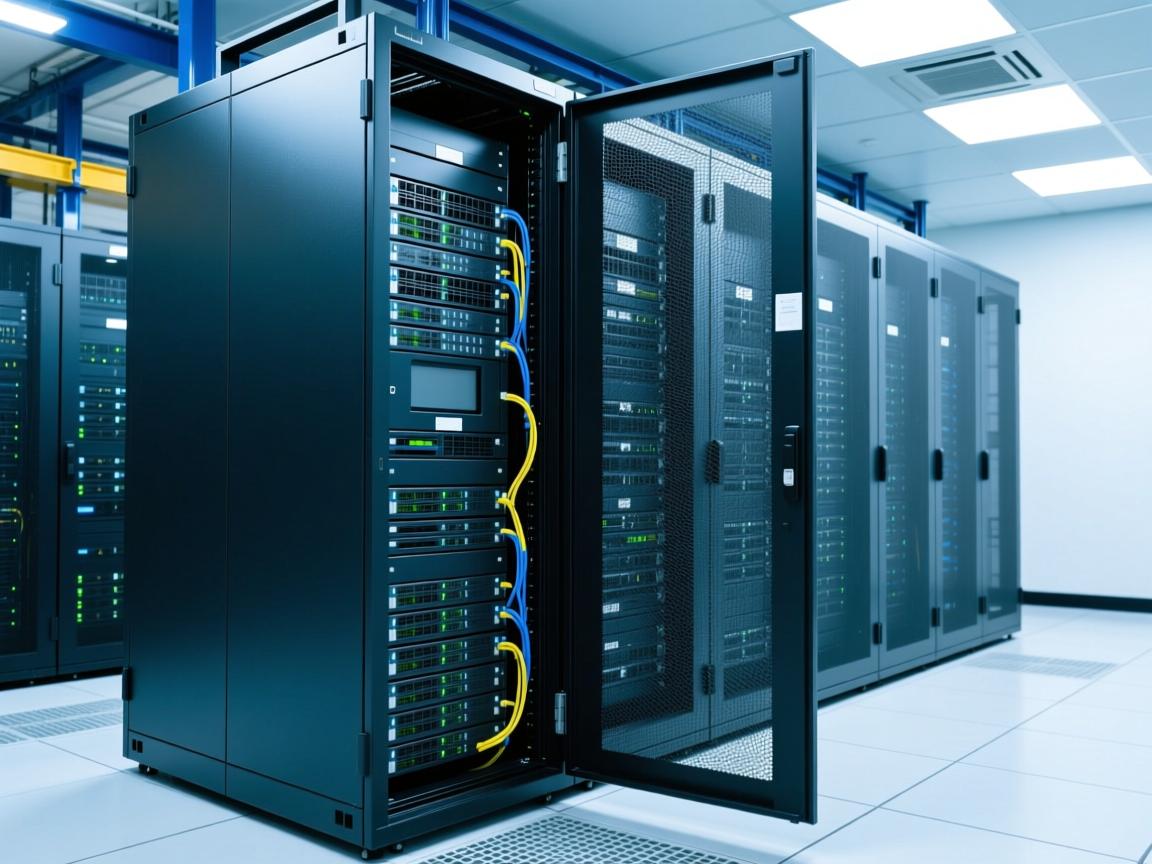

1. 主体框架 (Frame)

   • 立柱 (Vertical Rails): 机柜两侧的核心支撑结构，通常由高强度钢材（如冷轧钢）制成，立柱内侧带有标准的安装孔位，这是设备安装的基础。
   • 顶框 (Top Frame) 与 底框 (Bottom Frame): 连接两侧立柱，形成机柜的顶部和底部结构，提供整体刚性和稳定性，底框通常设计有设备进线口或可拆卸的底板。
   • 安装角 (Mounting Angles): 位于机柜顶部和底部前后，用于固定前门、后门、侧板，并连接顶框/底框与立柱。

2. 标准尺寸与单元 (Standard Sizes & Rack Units – U)

   • 宽度 (Width): 行业标准宽度为 19 英寸 (482.6mm)，这是指机柜内部两侧立柱安装孔之间的净宽度，所有符合标准的机架式设备（服务器、交换机、PDU等）都设计为19英寸宽。
   • 高度 (Height): 以 机架单元 (Rack Unit, U) 计量。1U = 1.75 英寸 (44.45 mm)，机柜高度通常有 42U, 45U, 48U 等规格（约 2 米高），也有更矮或更高的定制型号，设备高度也用U表示（如1U服务器、2U交换机）。
   • 深度 (Depth): 变化较大，常见的有 600mm, 800mm, 1000mm, 1100mm, 1200mm 等，选择深度需考虑设备尺寸（尤其是服务器长度）、线缆管理空间以及散热需求（如后门散热风扇的安装）。

3. 安装导轨 (Mounting Rails)



   • 固定在机柜两侧立柱内侧,带有标准间距（通常为三个一组的方形孔或圆孔，符合通用安装标准）的螺纹孔或卡扣结构。
   • 设备通过配套的滑轨 (Sliding Rails) 或直接用螺丝固定在安装导轨上，滑轨允许设备像抽屉一样拉出，方便维护。

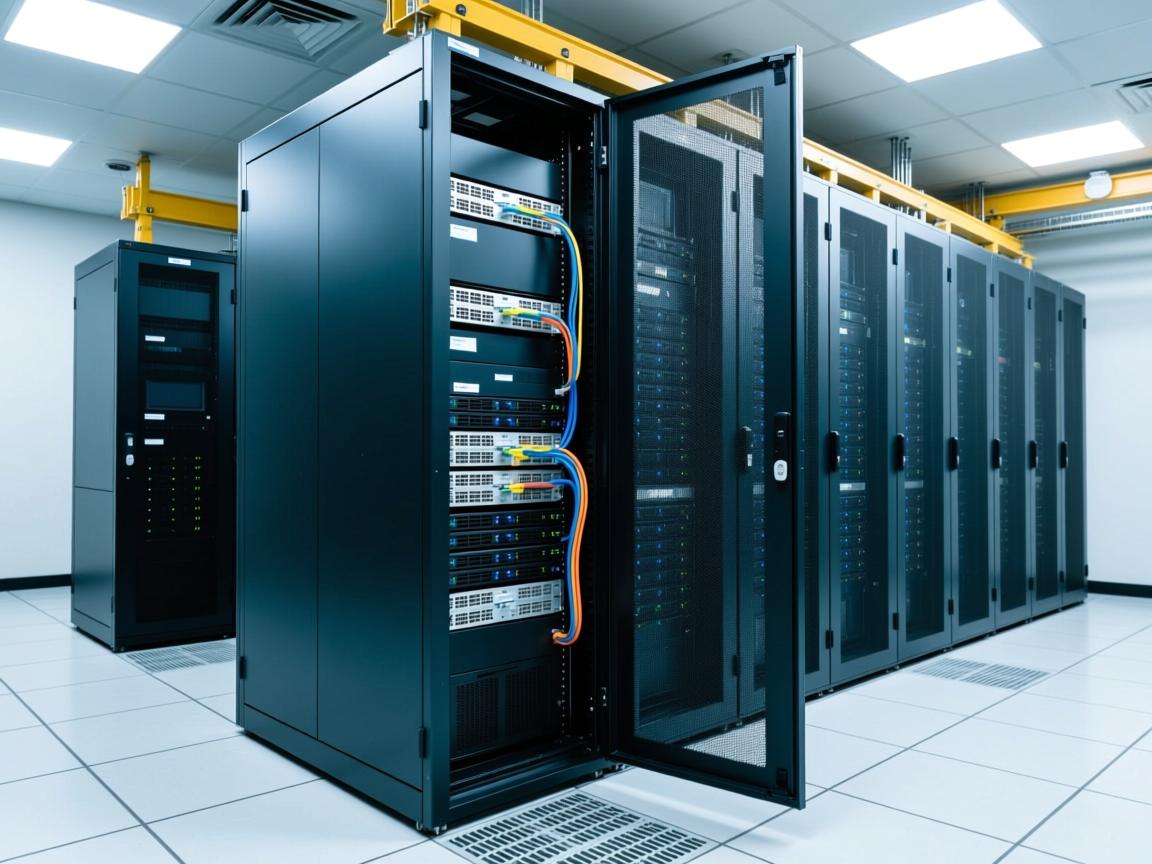

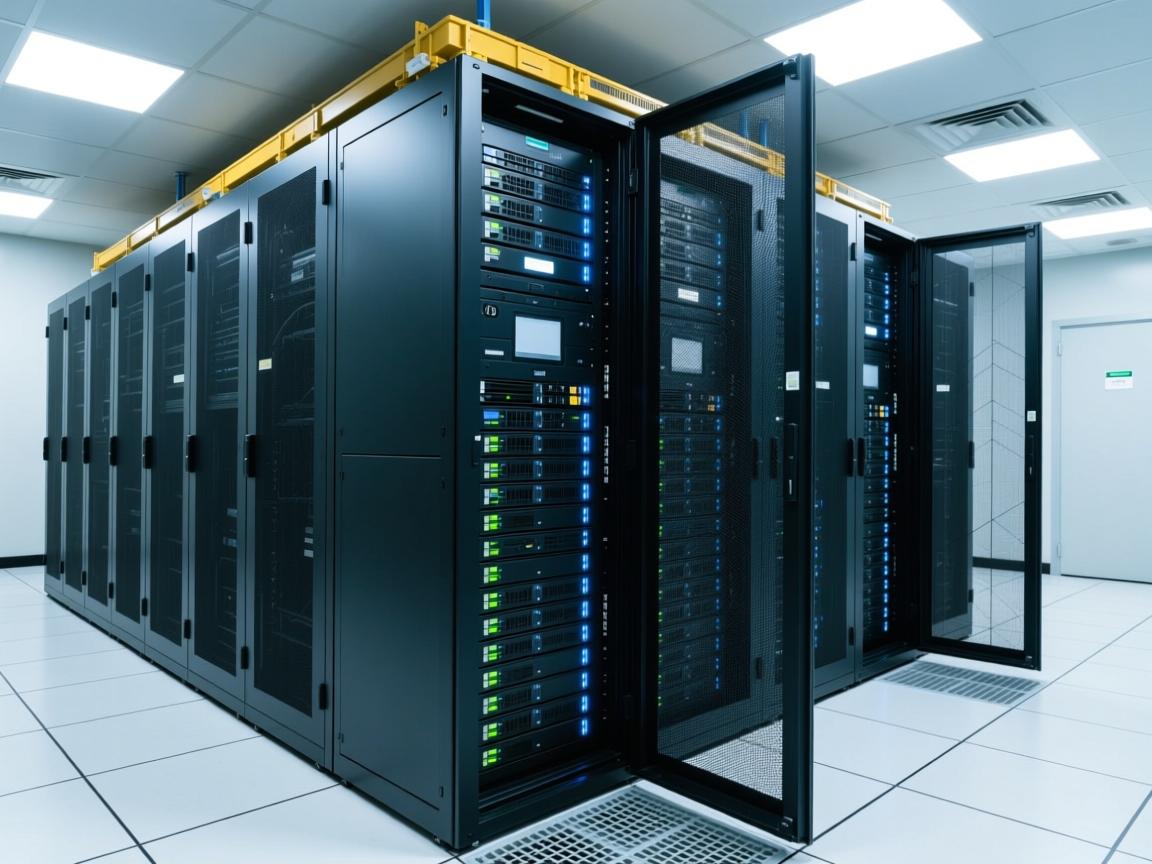

4. 前后门 (Front & Rear Doors)

   • 前门： 通常是带网孔（mesh）或玻璃（vented glass）的通风门，既保证设备正面（操作面板、指示灯）的可视性，又允许冷空气进入，门锁是标配。
   • 后门： 也多为网孔门，方便热空气排出，部分机柜后门可安装散热风扇，同样配备门锁。
   • 材质： 钢制网孔门最常见，提供良好的通风和物理防护；玻璃门美观且可视性好，但通风性略逊于网孔门。

5. 侧面板 (Side Panels)

   • 可拆卸的钢板,覆盖机柜两侧，主要作用是：
     • 物理安全： 防止未经授权的物理接触。
     • 气流管理： 在冷热通道隔离方案中，封闭侧板有助于引导气流，防止冷热空气混合，提高制冷效率。
     • 电磁屏蔽： 提供一定程度的电磁干扰（EMI）防护。

6. 电源分配单元 (Power Distribution Unit – PDU)

   • 机柜的“电力中枢”，安装在机柜后部或两侧立柱的专用空间。
   • 功能：
     • 基本型： 提供多个电源输出插座（通常是国标、IEC C13/C19等）。
     • 计量型： 可监测机柜整体或单个插座的电流、电压、功率、能耗等。
     • 远程管理型 (智能PDU)： 在计量型基础上，可通过网络远程监控、控制（开关插座）、设定阈值告警，是现代化数据中心管理的核心组件。
   • 安装方式： 有水平安装（固定在设备安装导轨上）和垂直安装（固定在机柜后部专用槽内）两种。

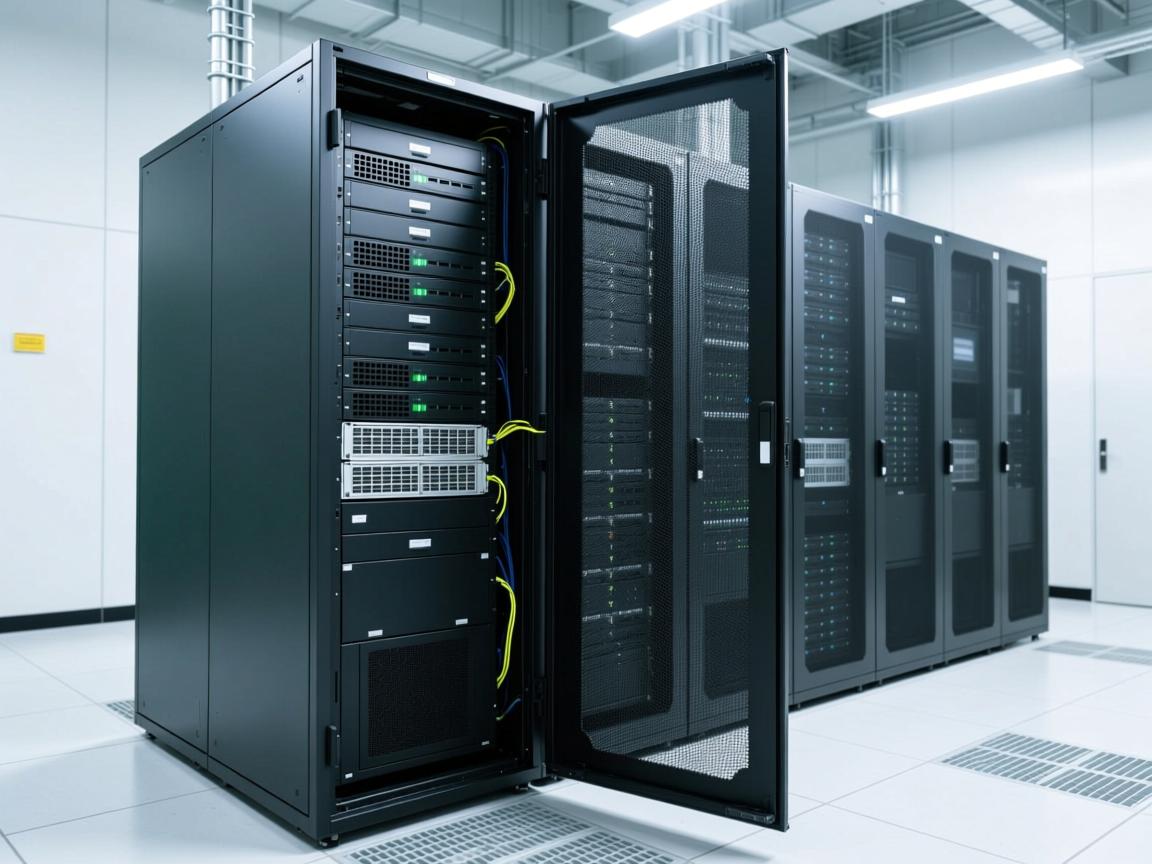

7. 线缆管理 (Cable Management)

   • 这是保持机柜整洁、便于维护和优化散热的关键部分，主要包括：
     • 垂直理线槽 (Vertical Cable Managers): 安装在机柜两侧（通常在设备安装区域和前后门之间），用于布放和整理从设备前后端引出的垂直走向的线缆（网线、光纤、电源线），有 D 环式、指状（finger）式等。
     • 水平理线器 (Horizontal Cable Managers): 安装在设备之间（固定在安装导轨上），用于整理同一高度设备引出的水平走向的线缆。
     • 线缆托架/梯架 (Cable Trays/Ladders): 有时安装在机柜顶部或底部，用于进出机柜的主干线路的布放。
     • 扎线带/魔术贴 (Cable Ties/Velcro Straps): 最基本的线缆固定和整理工具。

8. 散热解决方案 (Cooling Solutions)

   • 虽然主要依赖机房空调,但机柜本身也集成或可加装散热组件：
     • 后门风扇单元 (Rear Door Heat Exchangers – RDHx): 安装在机柜后门上的主动散热装置，内含风扇和水冷盘管（或风冷），直接捕获设备排出的热空气进行冷却，效率极高，适用于高密度机柜。
     • 顶部风扇单元 (Top Fans): 安装在机柜顶部，辅助抽走聚集在机柜上部的热空气。
     • 盲板 (Blanking Panels): 安装在机柜中未放置设备的 U 空间上（尤其是设备之间和上下方）。极其重要！ 它能防止冷空气从设备间隙“短路”回流到热通道，强制冷空气流经设备进行有效散热，显著提升制冷效率。

9. 机柜底座 (Leveling Feet)

   安装在机柜底部四角,通常可调节高度，用于在不平整的地面上调平机柜，确保稳定性和承重均匀。

10. 管理与标识 (Management & Identification)

    • 标签系统： 用于清晰标识设备、PDU端口、线缆两端（非常重要！）。
    • 智能机柜配件： 如门禁传感器（记录开门事件）、温湿度传感器（监测机柜微环境）、烟雾探测器等，集成到DCIM（数据中心基础设施管理）系统中。

关键考量因素：

• 承重能力： 机柜必须能承受满载设备的重量（通常设计承重在 1000kg – 1200kg 以上）。
• 静态/动态负载： 静态负载指静止时的承重，动态负载指设备推入拉出时产生的额外力。
• 抗震等级： 在地震多发区尤为重要，机柜需符合特定抗震标准（如IBC, NEBS）。
• 通风率： 前后门的开孔率直接影响气流通过性，高密度散热需求要求高通风率（gt;60%）。
• 安全认证： 选择符合国际/国内安全标准（如UL, ETL, CE, CCC）的产品。

服务器机柜是一个精心设计的系统工程,其组成部件协同工作，共同为IT设备提供物理安全、稳定供电、高效散热、整洁布线以及便捷管理的环境，理解这些组成部分及其功能，有助于用户根据实际需求（设备类型、数量、功率密度、散热要求、预算等）选择合适的机柜，并进行科学合理的部署和后期维护，从而保障IT基础设施的稳定、高效、安全运行，在选购时，务必关注产品的质量、符合的标准以及供应商的专业服务能力。

引用说明：

• 基于通用的数据中心和服务器机房建设标准与实践,参考了主流服务器机柜制造商（如施耐德电气/APC、威图/Rittal、伊顿/Eaton、黑盒子/Black Box、图腾等）的产品技术文档和行业最佳实践。
• 关键标准参考：国际电工委员会 IEC 60297 系列标准（关于机柜和机箱的尺寸规范）。
