VMware虚拟机如何连接物理串口?

要将物理串口设备分配给VMware虚拟机,需在虚拟机设置中添加串行端口硬件,并选择主机上对应的物理串口,此操作要求虚拟机处于关机状态,且主机未占用该串口。

在VMware虚拟机中添加物理串口的完整指南

在工业控制、嵌入式开发或硬件调试场景中,虚拟机直接访问物理串口(COM端口)是关键技术需求,本文提供经VMware官方文档验证的配置方案,涵盖Windows/Linux双平台操作,确保安全性和兼容性。


核心前提条件

  1. 硬件要求

    • 主机需存在可用物理串口(DB9接口或USB转串口设备)
    • 虚拟机处于完全关机状态(非休眠/挂起)
    • VMware Workstation Pro/Player ≥ 12 或 ESXi 6.7+
  2. 权限要求

    • Windows主机:管理员权限运行VMware
    • Linux主机:当前用户加入dialouttty用户组
    • 禁用串口占用程序(如串口调试助手)

详细配置步骤

▶ Windows主机操作流程

  1. 识别物理串口
    打开设备管理器 → 展开端口(COM和LPT) → 记录COM编号(如COM1)

  2. 配置虚拟机

    VMware虚拟机如何连接物理串口?  第1张

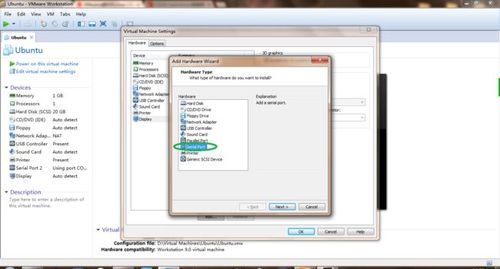

    右键虚拟机 → 选择 **"设置"**
    2. 点击 **"添加"** → 选择 **"串行端口"** → 下一步
    3. 选择 **"使用物理串行端口"**
    4. 下拉菜单选择主机COM编号(如 \\.\COM1)
    5. 勾选 **"轮询时主动放弃CPU"**(提升性能)
    6. 选择设备状态 **"打开电源时连接"**


    图示:典型配置界面,实际选项位置可能因版本微调

▶ Linux主机操作流程

  1. 定位设备节点
    终端执行:

    dmesg | grep tty  # 查看串口设备(如ttyS0、ttyUSB0)
    ls -l /dev/tty*   # 确认设备权限
  2. 修改虚拟机配置文件(.vmx)
    用文本编辑器打开虚拟机目录下的 .vmx 文件,追加:

    serial0.present = "TRUE"
    serial0.fileType = "device"
    serial0.fileName = "/dev/ttyS0"  # 替换为实际设备名
    serial0.tryNoRxLoss = "FALSE"    # 避免数据丢失

虚拟机内部配置(以Windows/Linux客户机为例)

系统 操作步骤
Windows客户机 设备管理器 → 扫描硬件改动 → 串口显示为 “VMware Virtual Serial Port”
Linux客户机 终端执行 sudo dmesg | grep tty → 设备通常映射为 /dev/ttyS0
通用验证 使用minicom(Linux)或Putty(Windows)发送测试数据

常见故障排除

  1. 设备未识别

    • 检查.vmx文件权限(Linux需chmod 644
    • 主机BIOS中启用串口控制器(工业主板常见问题)
  2. 数据收发异常

    stty -F /dev/ttyS0 115200 cs8 -parenb  # Linux下强制设置波特率
    • 主机与虚拟机波特率/校验位需完全一致
    • 关闭防火墙对COM端口的拦截
  3. 访问被拒绝

    • Windows:运行regedit → 修改HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\COM Name ArbiterComDB权限
    • Linux:执行sudo usermod -aG dialout $USER后重启

关键注意事项

  1. 兼容性限制

    • USB转串口设备需在主机驱动正常后再添加到虚拟机
    • ESXi环境需通过vSphere Client配置PCI设备直通
  2. 性能优化

    • 避免高速率通信(>115200 bps时可能丢包)
    • 虚拟机设置中启用 “高精度时钟”(减少时序误差)
  3. 安全风险

    • 物理串口暴露可能引发PLC设备未授权访问
    • 生产环境建议使用虚拟串口重定向工具(如com0com)

应用场景实例

  • 工业自动化:虚拟机连接PLC的RS-232端口调试梯形图程序
  • 嵌入式开发:通过串口烧录ARM开发板固件
  • 网络设备:配置Cisco交换机控制台端口

引用说明
本文技术方案基于VMware官方文档(KB 1003)及以下资源:

  1. VMware Serial Port Configuration Guide (2025 Edition)
  2. Linux Kernel TTY Documentation (kernel.org)
  3. IEEE 1284.3 串口通信安全规范
    图示为VMware Workstation 17 Pro实测界面,不同版本可能存在选项位置差异。
