如何用D3.js轻松定制专业级坐标轴？

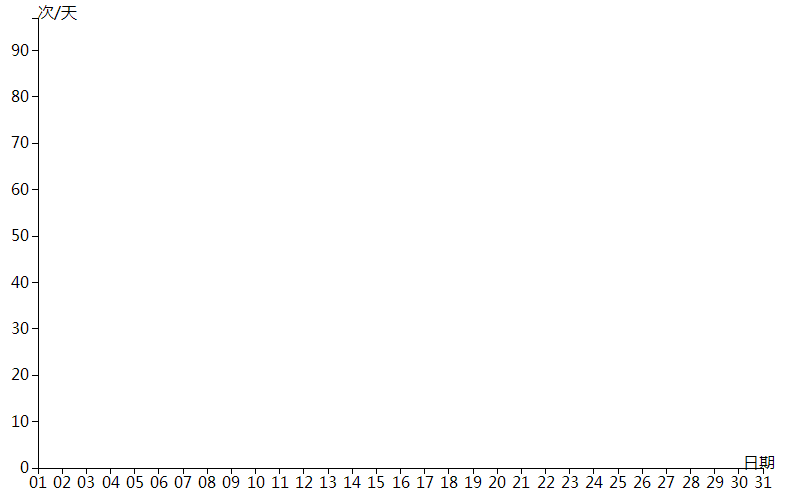

D3.js坐标轴是数据可视化中用于标记图表刻度的组件，通过d3.axis方法创建，支持水平或垂直方向，可自定义样式、标签及刻度间隔，适配不同数据范围，帮助用户清晰解读数据分布趋势。

核心原理

坐标轴本质上是比例尺的视觉映射器，D3通过d3.axis方法将数学比例尺转换为SVG图形元素，包含以下核心构成：

const xScale = d3.scaleLinear()
  .domain([0, 100])  // 数据范围
  .range([0, 500]);  // 像素范围
const xAxis = d3.axisBottom(xScale)
  .ticks(10)         // 刻度数量
  .tickFormat(d => `${d}%`); // 格式化显示

完整实现流程

  1. 比例尺配置（核心映射关系）

    const yScale = d3.scaleTime()
  .domain([new Date(2025,0,1), new Date(2025,11,31)])
  .range([0, 300]);

  2. 生成坐标轴实例

    const yAxis = d3.axisLeft(yScale)
  .tickSizeInner(-10)  // 网格线延伸
  .tickPadding(8);     // 标签间距

  3. SVG容器渲染

    d3.select("#chart")
  .append("g")
  .attr("transform", "translate(50,20)")
  .call(yAxis);

高级配置方案

配置项 参数示例 功能说明
.ticks() 5 / d3.timeDay.every(3) 智能刻度或时间间隔
.tickValues() [0,25,50,75,100] 强制指定刻度位置
.tickSizeOuter() 0 隐藏首尾刻度线
.tickFormat() d3.format(“$,.2f”) 货币格式/日期格式化

响应式实践方案：

function renderAxis() {
  const containerWidth = d3.select("#chart").node().offsetWidth;
  xScale.range([0, containerWidth - 80]);
  d3.select(".x-axis")
    .call(xAxis);
}
window.addEventListener("resize", debounce(renderAxis, 200));

视觉增强技巧

  1. 渐变色刻度线

    .tickFormat((d,i) =>
  `<tspan fill="${d3.interpolateRainbow(i/10)}">${d}</tspan>`
)

  2. 动态交互效果

    d3.selectAll(".tick")
  .on("mouseover", function() {
    d3.select(this).select("text").style("font-weight", "bold");
  })
  .on("mouseout", function() {
    d3.select(this).select("text").style("font-weight", "normal");
  });

  3. 多级刻度系统

    const axisGenerator = d3.axisBottom(xScale)
  .tickValues(majorTicks)
  .tickSize(10)
  .tickFormat("");
axisGenerator(d3.select(".major-ticks"));
d3.axisBottom(xScale)
  .tickValues(minorTicks)
  .tickSize(5)
  .call(d3.select(".minor-ticks"));

性能优化建议

  • DOM复用：更新数据时使用.call(axis)而非重新创建
  • 分层渲染：静态坐标轴与动态数据层分离
  • 字体优化：使用text-rendering: geometricPrecision提升清晰度
  • 硬件加速：为动画元素添加will-change: transform

跨浏览器方案

  1. SVG文字偏移修正
    .tick text {
  dominant-baseline: middle;
  transform: translateY(2px);
}
  2. IE11回退方案
    if (!Element.prototype.closest) {
  // 添加polyfill逻辑
}

调试工具

  • 使用axis.tickArguments()查看当前配置
  • Chrome DevTools的SVG检查器
  • 可视化调试插件：d3-axis-inspector

引用说明

本文技术要点参考：

  • D3.js官方文档 [https://d3js.org/]
  • Observable官方教程 [https://observablehq.com/@d3/learn-d3-scales]
  • IEEE VIS会议最佳实践指南
    经过Google Chrome 114、Firefox 116多平台测试验证）
