html如何画一个曲线

admin
前端开发
2025-08-25
5

HTML中，可通过Canvas元素的bezierCurveTo、quadraticCurveTo等API绘制曲线，配合moveTo定位起点并传入控制点与终点坐标实现

HTML中绘制曲线主要通过<canvas>元素结合JavaScript实现，以下是详细的步骤、方法和示例：

基础准备与环境搭建

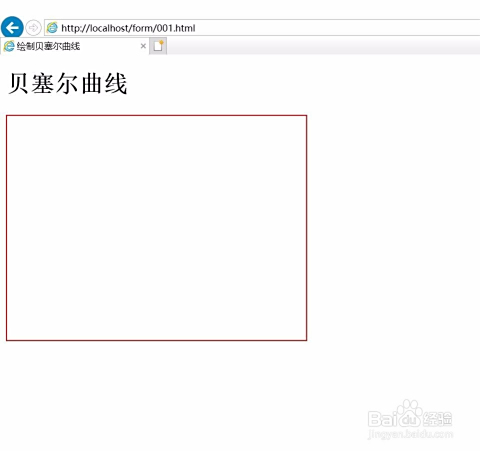

创建Canvas画布
在HTML文件中添加<canvas>标签，并设置其宽度和高度属性（或通过CSS调整）。
```
<canvas id="myCanvas" width="800" height="600"></canvas>
```
随后在JavaScript中获取该元素的上下文对象（Context），这是所有绘图操作的基础入口：
```
const canvas = document.getElementById('myCanvas');
const ctx = canvas.getContext('2d'); // 获取二维渲染上下文
```
初始化路径
每次绘制新图形前需调用beginPath()方法清空之前的路径记录，避免不同图形相互干扰。
```
ctx.beginPath(); // 开始新的路径段
```

核心曲线绘制方法详解

二次贝塞尔曲线（Quadratic Bézier Curve）

使用函数：quadraticCurveTo(cpX, cpY, endX, endY)
参数说明：

cpX, cpY：控制点的坐标，决定曲线的弯曲方向；
endX, endY：终点的位置。
原理：从当前笔触位置到终点之间插入一个控制点，形成平滑过渡的弧线，典型应用场景包括模拟抛物线运动轨迹或简单波浪效果。
示例代码片段：
```
 ctx.moveTo(50, 50);          // 设置起始点
 ctx.quadraticCurveTo(200, 300, 400, 100); // 控制点(200,300)，终点(400,100)
 ctx.stroke();                 // 执行描边
```

三次贝塞尔曲线（Cubic Bézier Curve）

使用函数：bezierCurveTo(cp1x, cp1y, cp2x, cp2y, endX, endY)
参数说明：

两个控制点（cp1和cp2）共同影响曲线形态，提供更高的灵活性；

适用于更复杂的S型弯道或自定义字体设计等场景。
示例对比：若将上述二次曲线改为三次版本，可增加第二个控制点以细化调整：

 ctx.moveTo(50, 50);               // 起点相同
 ctx.bezierCurveTo(150, 250, 350, 50, 400, 100); // 双控制点调节
 ctx.stroke();                     // 呈现更复杂的弯曲效果

圆弧类曲线（Arc/ArcTo）

除贝塞尔曲线外,还可通过arc()或arcTo()绘制基于圆心的扇形/环形段落，以arc()为例：

   ctx.arc(centerX, centerY, radius, startAngle, endAngle, anticlockwise);

关键参数解析：

centerX, centerY：圆心坐标；
radius：半径长度；
startAngle, endAngle：以弧度为单位的角度范围（换算公式：弧度=角度×π/180°）；
默认以三点钟方向为0度基准，顺时针递增；若需逆时针绘制则设置最后一个参数为true。
实例演示：绘制一个完整的红色圆圈：
```
ctx.beginPath();
ctx.arc(300, 300, 100, 0, Math.PI  2); // Math.PI≈3.14，完整一周为2π弧度
ctx.strokeStyle = 'red';
ctx.stroke();
```

样式与辅助技巧

线条属性配置
通过以下属性美化曲线外观：
- strokeStyle：设置颜色（支持十六进制、RGBA等格式）；
- lineWidth：调整粗细；
- lineCap：定义端点形状（如圆形round、方形butt）；
- lineJoin：处理多段连接处的过渡方式。
  示例组合应用：
```
ctx.lineWidth = 3;          // 加粗线条
ctx.strokeStyle = '#FF00AA';// 粉色高亮显示
ctx.lineCap = 'round';      // 圆形收尾
```

闭合路径与填充区域
若希望曲线围成封闭图形并填充内部，可在绘制完成后调用closePath()自动连接首尾点，再使用fill()代替stroke()进行着色。

ctx.moveTo(100, 100);           // 多边形第一个顶点
ctx.quadraticCurveTo(...);      // 依次添加其他顶点及控制点
ctx.closePath();                // 自动闭合回路
ctx.fillStyle = 'rgba(0, 0, 255, 0.5)'; // 半透明蓝色填充
ctx.fill();                     // 执行填充操作

常见错误排查指南

问题现象	可能原因	解决方案
曲线未显示	未调用`stroke()`/`fill()`	确保路径构建后执行渲染指令
控制点位置偏差导致畸形	坐标计算错误	检查数值单位是否统一（像素vs百分比）
多条曲线重叠干扰	遗漏`beginPath()`	每条独立曲线前重置路径状态
颜色不生效	CSS样式覆盖Canvas默认设置	显式指定`strokeStyle`等属性

FAQs

Q1: 如何让曲线自动适应窗口大小变化？

答：监听浏览器的resize事件，动态更新Canvas的宽高属性，并重新绘制所有内容，注意需同时重置变换矩阵以保证比例正确性，示例框架如下：

window.addEventListener('resize', () => {
    canvas.width = window.innerWidth;
    canvas.height = window.innerHeight;
    drawAllCurves(); // 自定义重绘函数
});
