数据库关系模型怎么写

库关系模型是数据库设计中的一种重要方法，它通过定义数据之间的关系来组织和管理数据,以下是关于如何编写数据库关系模型的详细步骤和要点：

确定实体和属性

1. 识别实体
   • 实体是现实世界中可以区分的事物或对象，在一个学校管理系统中，学生、课程、教师等都可以看作是实体。
   • 可以通过分析系统的需求和业务流程来确定可能的实体,名词或名词短语往往是潜在的实体。
2. 定义属性
   • 属性是描述实体的特征或特性,每个实体都有一组属性来唯一地标识它并描述它的相关信息。
   • 对于学生实体，可能有学号、姓名、性别、年龄、专业等属性,属性应该有明确的定义和数据类型。

确定实体之间的关系

1. 一对一关系（1:1）
   • 这种关系表示一个实体中的一条记录最多与另一个实体中的一条记录相关联。
   • 在一个公司中，每个员工对应一个工号，一个工号也只对应一个员工,这就是一对一关系。
2. 一对多关系（1:N）
   • 这是最常见的关系类型,一个实体中的一条记录可以与另一个实体中的多条记录相关联。
   • 一个班级有多个学生，班级与学生之间就是一对多关系，班级是“一”的一方，学生是“多”的一方。
3. 多对多关系（M:N）
   • 在这种关系中,一个实体中的多条记录可以与另一个实体中的多条记录相关联。
   • 学生和课程之间存在多对多关系，一个学生可以选修多门课程,一门课程也可以被多个学生选修。

绘制E R图（实体 关系图）

1. 使用符号表示
   • 矩形表示实体,在矩形内写上实体的名称。
   • 椭圆形表示属性,用线将属性与对应的实体连接起来。
   • 菱形表示关系，在菱形内写上关系的名称，并用线将菱形与相关的实体连接起来，同时在线上标注关系的类型（1:1、1:N、M:N）。
2. 布局和连线
   • 合理布局实体、属性和关系，使E R图清晰易读。
   • 连线要准确表示实体之间的关系和属性的归属。

将E R图转换为关系模型

1. 实体转换为表
   • 每个实体对应数据库中的一个表,表的名称通常与实体的名称相同。
   • 实体的属性转换为表中的列,列的名称和数据类型根据属性的定义确定。
2. 处理关系
   • 对于一对一关系,可以将其中一个实体的主键作为外键放在另一个实体对应的表中。
   • 对于一对多关系，将“一”的一方的主键作为外键放在“多”的一方的表中。
   • 对于多对多关系，需要创建一个中间表，中间表包含两个外键，分别指向两个实体的主键,通过这两个外键来建立多对多的关系。

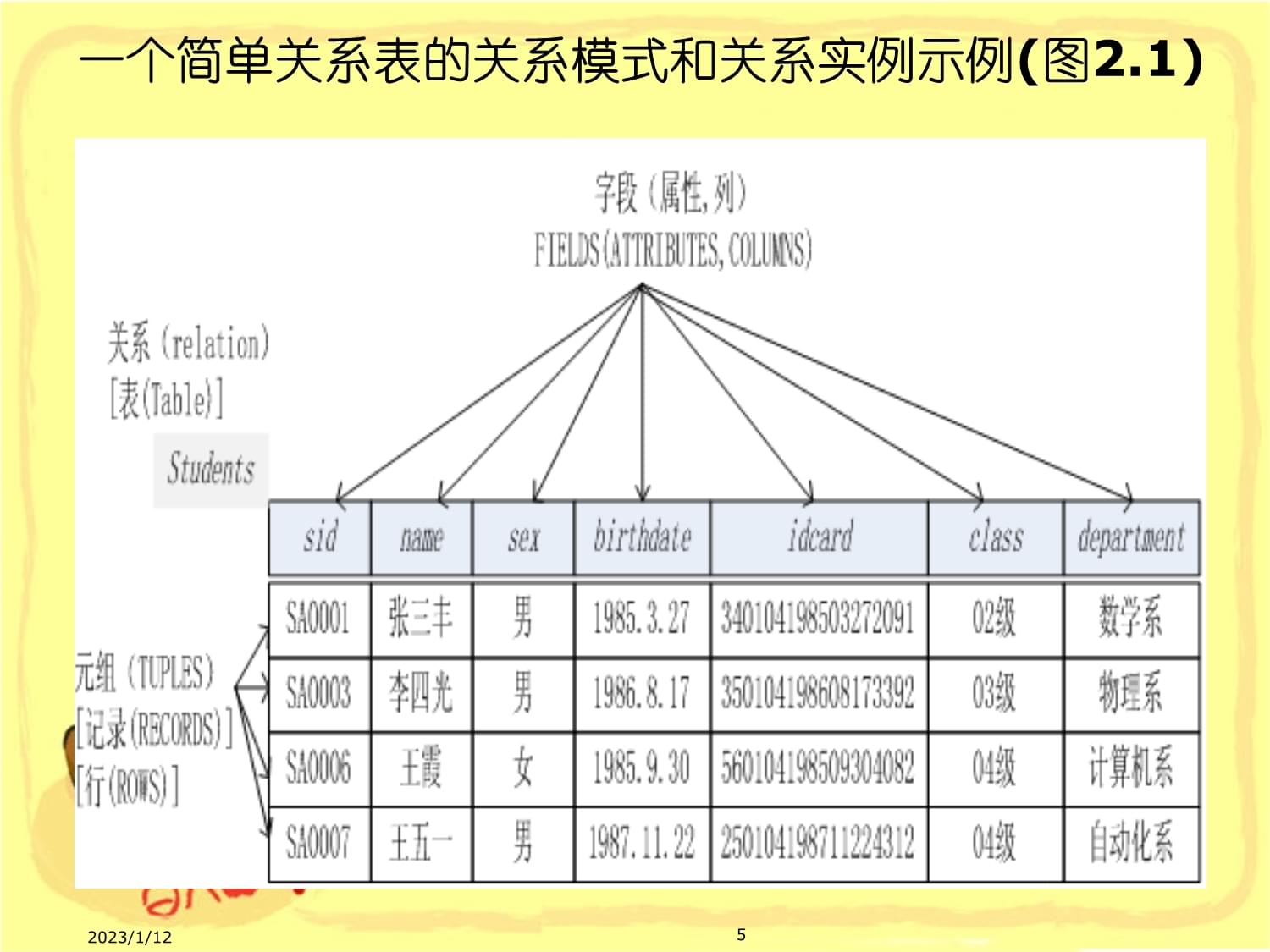

以下是一个简单示例的表格形式：

细化和优化关系模型

1. 检查数据完整性
   • 定义合适的约束条件，如主键约束、外键约束、唯一性约束等,以确保数据的准确性和完整性。
   • 学号在学生表中应该是唯一的,并且不能为空。
2. 考虑数据冗余

   尽量避免数据冗余，但有时为了提高查询效率，可以适当允许一定的冗余,需要权衡两者的关系。

3. 规范化处理

   对关系模型进行规范化，使其符合一定的规范标准，如第三范式（3NF）等，规范化可以减少数据冗余、提高数据一致性和可维护性。

通过以上步骤，就可以写出一个完整的数据库关系模型,为数据库的设计和实现提供清晰的蓝图。

相关问答FAQs

问题1：什么是数据库关系模型中的主键？
答：主键是数据库表中用于唯一标识每一条记录的列或列的组合，它必须满足唯一性和非空性，在学生表中，学号可以作为主键，因为每个学生的学号都是唯一的，并且不能为空，主键的作用是确保表中的数据能够被准确地定位和区分,是数据库关系模型中非常重要的概念。

问题2：为什么需要将E R图转换为关系模型？
答：E R图是一种直观的、用于概念建模的工具，它主要侧重于描述实体、属性和关系的概念，而关系模型是数据库实际存储和管理数据的方式，将E R图转换为关系模型是为了将概念上的设计转化为可以在数据库系统中实现的具体结构。
