如何用CATIA提取命令？

在CATIA中使用提取命令：选择要复制的几何元素（面、边线等），启动“提取”命令，根据需要设置选项（如传播、联合修剪），确认后创建独立的新元素。

CATIA 提取命令详解：高效复用几何元素的必备技能

在CATIA的零件设计（Part Design）、创成式外形设计（GSD）、装配设计（Assembly Design）等模块中，提取（Extract） 命令是一个功能强大且使用频繁的工具，它的核心作用是从已有的几何元素（点、线、面、体）中复制出新的独立元素或关联元素，用于后续的设计操作，掌握提取命令,能显著提升建模效率和设计的关联性。

提取命令的核心作用

  1. 几何复用： 无需重新绘制，直接利用现有模型上的点、边线、曲面或实体体积块。
  2. 创建参考： 提取出的几何元素可以作为新特征的草图平面、参考线、约束参考等。
  3. 关联设计： 当选择“带链接”时，提取的元素会与原几何体保持关联，如果原几何体发生更改，提取的元素（在支持更新的上下文中）会自动更新,确保设计意图的连贯性。
  4. 曲面/线框操作基础： 在GSD模块中，提取面、边线是进行曲面修剪、接合、扫掠、填充等复杂操作的基础步骤。
  5. 简化装配设计： 在装配环境下，可以从其他零件中提取几何元素（如配合面、孔位）来驱动当前零件的设计（需结合“发布”或“复制几何体”等更高级功能，但提取是基础）。

提取命令的位置与启动

  • 模块： 主要在 “创成式外形设计 (Generative Shape Design – GSD)” 和 “零件设计 (Part Design)” 工作台中。
  • 路径：
    • GSD模块： 插入 (Insert) -> 操作 (Operations) -> 提取 (Extract)
    • Part Design模块： 插入 (Insert) -> 基于曲面的特征 (Surface-Based Features) -> 提取 (Extract) (主要用于提取面到实体环境) 或 在“参考元素”工具栏中找到（可能需要自定义显示）。
  • 图标： 通常是一个带有箭头的曲面或线框元素图标。

提取命令的使用步骤详解（以GSD模块为例）

  1. 选择要提取的元素：

    • 启动“提取”命令。
    • 在图形窗口或结构树中，点击选择你想要提取的几何元素，支持多种类型：
      • 点 (Points)： 顶点、坐标点。
      • 曲线 (Curves)： 边线、草图曲线、空间曲线。
      • 曲面 (Surfaces)： 模型的任何面（平面、曲面）。
      • 体积块 (Volumes)： 整个实体或部分实体（较少直接提取整个体）。
    • 多选技巧： 按住 Ctrl 键可以连续选择多个不连续的元素，按住 Shift 键可以选择连续的元素（如一条链上的多条边线），也可以使用“选择工具条”中的“点选”、“框选”、“套索选”等方式。
    • 过滤选择： 利用“选择”工具条上的过滤器（如“仅点”、“仅曲线”、“仅曲面”、“仅体积块”、“无选择过滤器”），可以大大提高在复杂模型上选择特定类型元素的效率,避免误选。

  2. 设置提取选项（关键步骤）：

    • 选择元素后，“提取定义 (Extract Definition)”对话框会自动弹出,这里是命令的核心控制区。
    • 要提取的元素 (Elements To Extract)： 显示你已选中的元素列表，可以在此处通过 添加、移除 按钮增删元素。
    • 补充模式 (Propagation type)： 决定如何自动扩展选择范围：
      • 无补充 (No propagation)： 仅精确提取你手动选中的元素，最常用,最精确。
      • 点连续 (Point continuity)： 如果选中的是曲面边线，它会尝试选择所有与该边线在点上连续的边线（即相连的边线）,适用于提取连续的边界链。
      • 相切连续 (Tangent continuity)： 如果选中的是曲面边线，它会尝试选择所有与该边线在相切连续的边线（即光滑过渡的边线）,适用于提取光滑过渡的边界。
      • 选择父级 (Select Parent)： 在装配设计中,允许你选择父级组件上的面。
    • 联合 (Federated)： 如果选择了多个元素，勾选此选项会将它们联合输出为一个单一的几何元素（通常是一个“多重元素”），如果不勾选，则每个被提取的元素都会独立存在,根据后续操作需求选择。
    • 带链接 (With Link)： 这是最重要的选项之一！
      • 勾选： 提取的元素关联到原始几何体，如果原始几何体发生改变，提取的元素（在支持更新的上下文中）会自动更新，这体现了参数化设计的优势。（推荐在需要关联时使用）
      • 不勾选： 提取的元素是独立的副本，与原始几何体断开链接，原始几何体改变，它不会更新。（推荐在不需要关联或原始几何可能被删除时使用）
    • 显示参数 (Display Parameters)： 通常保持默认即可。
    • 要提取的元素类型 (Elements To Extract As)： 通常保持默认的“自动 (Automatic)”，CATIA会根据所选元素的类型智能判断，你也可以强制指定为“点”、“曲线”、“曲面”或“体积块”,但需确保选择兼容。
    • 距离阈值 (Distance Threshold)： 在处理近似连续或微小间隙时有用，如果两个元素端点之间的距离小于此阈值，CATIA可能会将它们视为连续,一般保持默认值。
    • 角阈值 (Angular Threshold)： 在处理近似相切时有用，如果两个元素在连接处的夹角小于此阈值，CATIA可能会将它们视为相切连续,一般保持默认值。
    • 检查相切 (Check Manifold)： 主要针对体积块提取，检查提取结果是否是“流形”（封闭无穿透）,一般保持默认。
    • 忽略错误元素 (Ignore erroneous elements)： 如果选择集中包含无法提取的元素（如无效几何），勾选此项会忽略它们并提取其他有效元素，不勾选则遇到错误会停止命令,根据情况选择。

  3. 完成提取：

    如何用CATIA提取命令？ 第1张

    • 设置好所有选项后，点击对话框中的 确定 (OK) 按钮。
    • 提取出的新几何元素（点、线、面或体）将出现在结构树中（通常在“几何图形集”或“有序几何图形集”下），并显示在图形窗口中，新元素的名称通常为 Extract.xxx。

典型应用场景示例

  1. 在Part Design中创建基于曲面的特征：

    • 从导入的曲面或实体模型上提取一个或多个面。

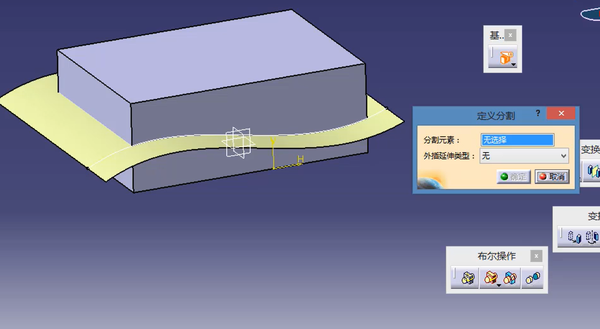

    • 使用这些提取的面作为“分割 (Split)”工具的切割元素，或者作为“厚曲面 (Thick Surface)”的基础来生成实体。
    • 提示：在Part Design中使用提取，通常是为了将曲面元素引入到实体设计环境中进行操作。

  2. 在GSD中进行曲面操作：

    • 提取一个曲面的边界边线,用于创建新的扫掠曲面或填充曲面的边界。
    • 提取一个曲面上的特定区域（通过提取面），用于进行修剪 (Trim) 或接合 (Join)。
    • 提取多个相邻曲面的公共边线，用于创建桥接曲面 (Blend) 或分析连续性。

  3. 创建参考几何：

    • 提取一个圆柱面的轴线（本质上是提取其圆心点或旋转轴，有时需要结合“轴线”命令）。
    • 提取一个复杂曲面上的UV曲线进行分析或作为扫描轨迹。
    • 提取一个平面的边界,用作草图的定位参考。

  4. 逆向工程辅助：

    从点云或网格数据生成的曲面中提取关键轮廓线或特征面,用于构建精确的CAD模型。

重要技巧与注意事项

  1. 关联性 (带链接) 是双刃剑：

    • 优点： 保持设计关联，自动更新,确保一致性。
    • 缺点： 过度依赖可能导致更新失败（如果原始几何被彻底删除或修改过大）、模型重建缓慢（依赖链过长）、文件间依赖（在装配中跨零件提取时）。务必理解你的设计意图是否需要关联。
    • 断开链接： 如果后续需要断开关联，可以在结构树中右键单击提取的特征，选择 提取.xxx 对象 (Extract.xxx object) -> 断开链接 (Break Link)。

  2. 补充模式 谨慎使用： “点连续”和“相切连续”虽然方便，但可能选择到你不想要的边线，无补充”是最安全可控的，配合 Shift/Ctrl 多选或使用“边界选择”等工具更精确。

  3. 联合 选项的取舍： 如果需要单独操作每个提取的元素（对每条边线分别做操作），就不要勾选“联合”，如果后续操作（如填充、扫掠）需要一次性选择整个边界链，则勾选“联合”更方便。

  4. 源几何的稳定性： 如果提取是“带链接”的，确保源几何（被提取的元素）在设计过程中是相对稳定的,频繁修改源几何可能导致依赖于该提取元素的后续特征更新失败。

  5. 性能考虑： 在非常复杂的模型上提取大量元素（尤其是带链接的）可能会影响软件性能，适时使用“隔离 (Isolate)”或“仅显示 (Show Only)”功能管理显示。

  6. 命名与组织： 为提取出的元素赋予有意义的名称（在结构树中重命名），并将其放入合适的“几何图形集 (Geometrical Set)”或“有序几何图形集 (Ordered Geometrical Set)”中,这对于管理复杂模型至关重要。

  7. 错误排查： 如果提取失败或结果不符合预期,检查：

    • 是否选择了无效的几何（如零长度边、退化面）。
    • “补充模式”是否选择不当导致选择了多余元素。
    • “距离/角阈值”是否设置过小或过大。
    • 源几何本身是否存在质量问题（微小间隙、重叠、扭曲等），使用“工具 (Tools) -> 检查 (Check)”命令诊断几何。

CATIA的提取命令是构建参数化、关联性设计的基础工具之一，理解其核心功能（复制/关联几何）、熟练掌握操作步骤（选择、选项设置，特别是“带链接”和“补充模式”）、了解其应用场景和潜在陷阱，将极大地提升你在CATIA中进行3D建模的效率和可靠性，始终根据具体的设计需求（是否需要关联？需要独立元素还是联合元素？）来明智地配置提取选项，并保持良好的模型组织习惯，这是成为一名高效、专业的CATIA用户的关键。

引用说明：

  • 基于达索系统 (Dassault Systèmes) CATIA V5/V6 官方软件功能及通用操作逻辑。
  • 具体操作细节和界面选项名称来源于 CATIA V5-6R2017 及以上版本的用户界面。
  • 最佳实践和技巧总结自通用的三维CAD设计原则和行业经验。
