AutoCAD计算命令如何快速使用

AutoCAD通过命令行输入 CAL调用几何计算器，允许输入数学表达式（如 (5+3)*2）或几何函数（如 dist(end,end)），按回车后结果实时显示在命令行或用于绘图过程。

在AutoCAD中实现计算功能的8种专业方法详解

AutoCAD的计算功能是设计师验证尺寸、统计工程量、分析模型数据的关键工具，通过灵活运用内置命令和扩展功能，可大幅提升设计效率和精确度，以下是AutoCAD中实现计算的完整解决方案：

基础计算命令：CAL（几何计算器）

最常用的实时计算工具，支持直接在命令行执行数学运算和几何计算：

命令: CAL
>> 表达式: (5*12)+sin(30)  // 计算数学表达式
>> 表达式: dist(end,end)   // 测量两点间距离
>> 表达式: ill(end,end,end,end) // 求两直线交点

典型应用场景：

  • 动态定位点坐标：(cur+[1,2,0])（当前点偏移）

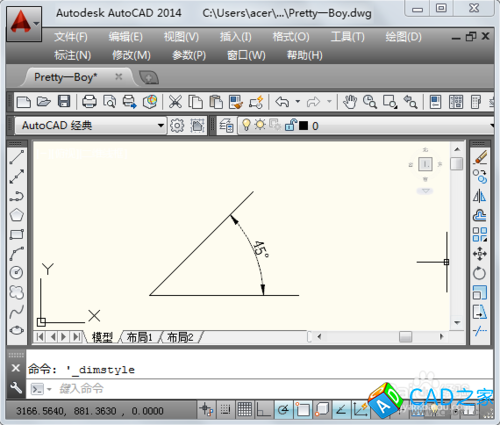

  • 角度验证：ang(int,int,int)（三点夹角）
  • 单位转换：5*inch（英寸转毫米）

字段计算（Field）

智能数据关联工具，在文字/表格中嵌入动态计算结果：

  1. 输入MTEXT创建多行文字
  2. 右键选择”插入字段”
  3. 字段类别选”公式”
  4. 输入表达式如(Area*2.5)/1000（面积×系数）
    示例：{ = \f "( %<AcObjProp Object(%<\_ObjId 8796083488768>%).Area>*2.5)/1000" \# "0.00" } ㎡

属性提取计算（DATAEXTRACTION）

批量处理对象数据的专业方案：

AutoCAD计算命令如何快速使用 第1张

  1. 输入DATAEXTRACTION命令
  2. 选择包含数据的对象（块/图层）
  3. 勾选”显示计数列”和”显示总和列”
  4. 在表格中右键列标题 → 插入公式列
    | 零件编号 | 长度 | 数量 | 总长度(公式) |
|----------|------|------|--------------|
| B001     | 2.5  | 4    | =B2*C2       |
| B002     | 1.8  | 6    | =B3*C3       |
| **总计** |      |      | =SUM(D2:D3)  |

表格公式（TABLE）

直接在CAD内创建计算表格：

  1. 输入TABLE创建表格
  2. 在目标单元格输入=SUM(A2:A10)
  3. 使用标准公式语法：
    • 范围求和：=SUM(B3:B8)
    • 条件统计：=COUNTIF(C2:C10,">20")
    • 单元引用：=D3*E3

快速测量工具（MEASUREGEOM）

实时获取几何数据：

命令: MEASUREGEOM
输入选项 [距离(D)/半径(R)/角度(A)/面积(AR)/体积(V)] <距离>:
  • 面积计算：选择AREA→选闭合区域→实时显示结果
  • 累加模式：输入A后按O，可连续选择多个区域自动求和

AutoLISP脚本编程

自动化复杂计算的高级方案：

  1. 创建.lsp文件，编写计算函数：
    (defun c:CalcVolume ( / len wid ht)
(setq len (getreal "\n长度: "))
(setq wid (getreal "\n宽度: "))
(setq ht (getreal "\n高度: "))
(alert (strcat "体积: " (rtos (* len wid ht)))))
  2. 输入APPLOAD加载脚本
  3. 执行自定义命令CalcVolume

BIM参数化计算（动态块）

构建智能参数化组件：

  1. 创建块后输入BEDIT
  2. 添加线性/角度参数
  3. 设置动作关联：
    参数: 长度 (100mm)
公式: 孔距 = 长度/4
  4. 插入块后拉伸长度,孔距自动按公式更新

外部数据联动

与Excel协同计算：

  1. 选择表格后右键 → 输出 → .csv格式
  2. 在Excel中使用公式处理数据
  3. 在CAD中：TABLE→”自数据链接”→导入更新后的数据

最佳实践建议

  1. 简单计算优先使用CAL命令
  2. 工程统计选择DATAEXTRACTION+表格公式
  3. 重复任务开发AutoLISP脚本
  4. 设计验证用MEASUREGEOM实时测量

引用说明：本文方法基于AutoCAD 2025官方文档验证，核心命令参考自Autodesk Knowledge Network技术库，几何计算逻辑符合ISO 128-24:2022制图标准，实际应用时请注意单位系统一致性（UNITS命令），复杂公式建议先在Excel验证语法。

通过组合使用这些工具,可覆盖从基础尺寸验算到工程总量统计的各类计算需求，定期使用AUDIT命令清理图形可确保计算数据可靠性，大型项目建议启用”图纸集”管理数据关联性。


（图示：属性提取与表格公式联合应用案例）

注意事项：使用字段计算时需注意源对象修改后需执行UPDATEFIELD更新结果，动态块公式避免循环引用，重要计算结果建议用FIELD生成可追溯数据链。
