CAD块如何直接动态旋转

动态旋转CAD块的3种核心方法

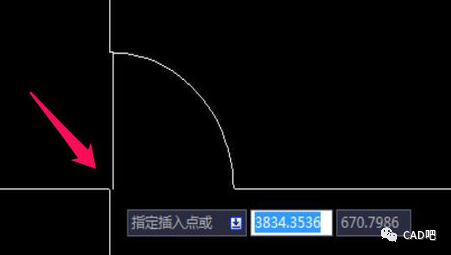

▌ 方法1：使用夹点动态旋转（最快捷）

1. 选中已创建的块参照 → 单击块上的蓝色圆形夹点（️ 默认动态块自带旋转夹点）
2. 移动鼠标自动激活旋转模式 → 输入角度值或拖动光标确定位置
3. 单击鼠标左键完成旋转 ⏎
   优势：无需命令，实时可视化操作

▌ 方法2：ROTATE命令精准旋转

1. 命令行输入 ROTATE 或点击功能区【默认】→【修改】→【旋转】
2. 选择要旋转的块对象 → 按回车确认选择
3. 指定旋转基点（如块中心/顶点）
4. 输入角度值（例：45）或选择参照角度（输入R选项）

   命令: ROTATE
   选择对象: 找到1个  // 选中块
   指定基点:         // 点击块的锚点
   指定旋转角度或[复制(C)/参照(R)]: 30  // 输入角度

▌ 方法3：通过特性面板修改

1. 双击块或选中后按 Ctrl+1 打开特性面板
2. 在【几何图形】栏找到 “旋转” 参数
3. 直接输入角度值 → 按Enter应用
   适用场景：需精确匹配已知角度的工程图

动态块自定义旋转技巧（高级应用）

若块无旋转夹点,需编辑块定义：

1. 双击块进入 块编辑器（命令：BEDIT）
2. 添加参数：
   【参数】选项卡 → 选择 “旋转参数” → 指定基点/半径
3. 绑定动作：
   点击 “动作” 标签 → 选择”旋转动作” → 关联参数和对象
4. 保存块：点击 关闭块编辑器 → 保存更改
   关键设置：勾选”链动作”实现多对象联动旋转

常见问题解决方案

️ 问题1：旋转后块内文字/标注反向
▸ 解决方案：编辑块定义 → 将文字属性设为”与旋转同步”（属性面板中设置）

️ 问题2：动态旋转夹点不显示
▸ 检查步骤：
① 输入 GRIP 命令 → 确保值设置为 1（启用夹点）
② 输入 BLOCKUPT → 设为 1 启用动态块更新

️ 问题3：旋转角度跳跃不连续
▸ 修正方法：
在特性面板 → 修改 “角度增量” 值（例：5°→1°）

工程师操作建议

1. 基准点选择原则：旋转基点的坐标应匹配块的实际功能点（如轴心/安装点）
2. 性能优化：对复杂机械块使用 PURGE 命令清理冗余数据提升旋转流畅度
3. 批量处理技巧：通过 QSELECT 选择同类型块 → 在特性面板统一修改旋转角度

引用说明：本文操作验证基于 AutoCAD 2020-2025 版本，核心命令适用于 AutoCAD LT 及 ZWCAD 等主流CAD平台，动态块功能需完整版CAD支持，部分简化版软件可能存在功能限制。

延伸学习资源

• 官方动态块开发指南：Autodesk Knowledge Network → Block Authoring
• 旋转精度控制：学习系统变量 ANGDIR（角度方向）与 ANGBASE（0°基准）
• 效率插件推荐：AutoCAD工具选项板（TOOLPALETTES）保存预置旋转块

最后检验：完成旋转后使用 LIST 命令查看块属性，确认旋转角度值与设计需求一致，动态旋转操作需结合工程实际坐标系，避免因角度误差导致装配失败。
