UG修剪曲线技巧有哪些？

admin
电脑教程
2025-05-30
2536

选择要修剪的曲线，然后指定一个或多个边界对象（点、线、面），最后点击要保留的曲线部分即可，通过边界对象修剪掉不需要的曲线段。

好的，这是一篇针对网站访客、详细介绍UG/NX软件中“修剪曲线”命令使用的文章，遵循E-A-T原则（专业性、权威性、可信度）,并优化了排版和内容深度：

在UG/NX（也称为Siemens NX）中进行二维或三维草图绘制、曲线设计时，经常需要精确地剪掉曲线多余的部分。修剪曲线 命令就是实现这一目标的利器，它能让你使用一个或多个边界对象（可以是曲线、边缘、平面、点或基准面）,像剪刀一样精确地裁剪掉曲线的指定部分。

核心作用： 移除曲线中不需要的片段，使曲线与其他几何元素精确衔接，满足后续建模（如拉伸、旋转、扫掠）或装配的需求。

启动“修剪曲线”命令

有几种常用途径（根据你的NX版本和个人设置，界面可能略有差异）：

菜单栏：
- 编辑(E) -> 曲线(V) -> 修剪(T)...
功能区（Ribbon 界面 – 最常用）：
- 建模/草图环境：
  - 在 曲线 选项卡（或 主页 选项卡）的 编辑曲线 组中找到并点击 修剪曲线 图标（通常是一把剪刀剪断曲线的图案 ️）。
- 制图环境：
  - 在 编辑 或 曲线 相关的选项卡中找到 修剪曲线 图标。
快捷搜索：
- 按 Ctrl + 1 或在窗口顶部/左侧的搜索框中输入 修剪曲线 或 Trim Curve,然后从结果列表中选择该命令。

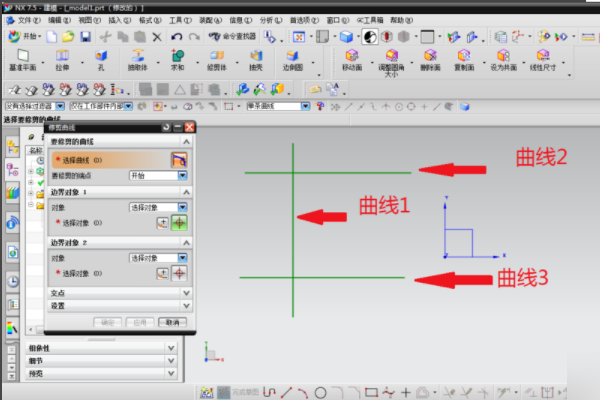

“修剪曲线”对话框详解

UG修剪曲线技巧有哪些？第1张

启动命令后，会弹出 修剪曲线 对话框,理解其各选项是正确使用的关键：

要修剪的曲线 (Curve to Trim):
- 选择曲线： 这是核心步骤，点击此按钮，然后在图形窗口中选择你想要被剪掉一部分的那条（或那些）曲线。
- 要修剪的端点 (Location – Where to Trim): 极其重要！ 在你选择要修剪的曲线时，鼠标点击的位置决定了哪一端会被剪掉。
  - 如果你点击靠近曲线左端的位置，那么靠近右端的部分（即被边界对象挡住或需要切掉的部分）会被移除,保留左端。
  - 如果你点击靠近曲线右端的位置，那么靠近左端的部分会被移除,保留右端。
  - 简单记忆： 你点击曲线的那一侧（相对于边界对象而言）会被保留，对面一侧会被修剪掉。 想象你点击的位置是你要保留的“根”部。
- 曲线延伸： 如果被修剪的曲线没有直接与边界对象相交，这个选项控制曲线如何“延伸”以找到虚拟交点。
  - 自然：按照曲线本身的自然形状（如圆弧的切线方向）延伸。
  - 线性：沿着曲线端点的切线方向直线延伸。
  - 圆形：对于圆弧,按照其半径延伸。
  - 无：不延伸，必须实际相交才能修剪。一般推荐自然，适应性最好。
边界对象 (Boundary Objects):
- 选择对象： 点击此按钮，然后在图形窗口中选择用作“剪刀”的边界，可以选一个或多个对象，边界对象可以是：
  - 直线、圆弧、样条曲线等任何曲线
  - 实体的边
  - 基准平面
  - 基准轴（有时）
  - 点
- 平面/面：
  当边界对象不足以定义一个明确的修剪平面时（尤其在3D空间修剪非平面曲线），可能需要手动指定一个修剪平面（如基准平面或模型表面）。
交点 (Intersection):
- 方向：
  - 最短的3D距离：在三维空间中计算曲线与边界对象（或修剪平面）最近的点作为交点。最常用。
  - 沿屏幕法向：沿着当前屏幕的垂直方向（视图方向）投影来计算交点,适用于在特定视图下操作。
  - 沿矢量：指定一个自定义矢量方向来计算投影交点。
- 方法：
  - 自动判断： NX根据边界对象的类型自动选择最合适的求交方法。推荐首选。
  - 用户定义：手动选择更具体的求交方法（高级用户）。
设置 (Settings):
- 关联： 强烈建议勾选。 勾选后，修剪操作与原始曲线和边界对象相关联，如果修改了原始曲线或边界对象,修剪结果会自动更新。
- 输入曲线：
  - 决定原始曲线在修剪后的状态：
    - 保留：保留原始曲线（修剪后生成新曲线）。
    - 隐藏：隐藏原始曲线（修剪后生成新曲线）。
    - 删除：删除原始曲线（修剪后生成新曲线）。
    - 替换： 最常用。 直接用修剪后的曲线替换原始曲线。通常选这个。
- 曲线延伸段： 控制如果使用了曲线延伸（见上面“曲线延伸”选项），延伸出来的那段虚拟曲线如何处理（保留、隐藏、删除）,一般保持默认。
- 修剪边界对象： 一个非常实用的选项！勾选后，在修剪目标曲线的同时，目标曲线本身也会反过来作为边界对象修剪你之前选择的边界对象，实现“互相修剪”，一次性完成两条相交曲线的修剪。处理相交曲线时效率倍增！
- 保持选定边界对象： 勾选后，完成一次修剪操作后，边界对象会保持选中状态，方便你继续修剪其他曲线使用相同的边界,提高效率。
- 自动选择递进： 勾选后，当你选择完边界对象并按“应用”后，系统会自动激活“要修剪的曲线”,方便连续选择多条曲线进行修剪。

操作步骤详解（最常用基本方法）

启动命令： 通过功能区或菜单启动 修剪曲线 命令。
选择要修剪的曲线：
- 确保 选择曲线 (在 要修剪的曲线 区域) 是高亮激活状态（通常是默认状态）。
- 关键点： 将鼠标移动到你想保留的那一端（相对于你预想的边界）附近，点击选择目标曲线。注意看光标旁边的小圆圈或提示，它指示了“保留端”。
指定边界对象：
- 点击 边界对象 区域的 选择对象 按钮。
- 在图形窗口中选择一个或多个对象作为边界（剪刀）,可以框选。
检查设置（重点确认）：
- 关联： 按需勾选（推荐勾选）。
- 输入曲线： 选择 替换（最常用）。
- 曲线延伸： 选择 自然（推荐）。
- 交点方向： 选择 最短的3D距离（推荐）。
- 方法： 选择 自动判断（推荐）。
- 修剪边界对象： 如果需要互相修剪,勾选此项。
预览与执行：
- 设置完成后，NX会根据你的选择实时显示预览效果（被剪掉的部分会以虚线显示）。
- 确认预览无误后，点击对话框底部的 应用 或 确定 按钮。
  - 应用：执行当前修剪操作，对话框保持打开,方便继续修剪其他曲线。
  - 确定：执行当前修剪操作并关闭对话框。

高级技巧与常见问题处理

批量修剪： 在 要修剪的曲线 步骤，可以连续选择多条曲线进行修剪（每次选择时注意点击要保留的端点位置），利用 保持选定边界对象 和 自动选择递进 选项可以显著提高效率。
处理复杂边界： 如果单一的边界对象无法精确剪掉需要去除的部分，可以同时选择多个边界对象（如两条相交的直线形成一个角），它们共同定义的区域将被用作“剪刀”。
使用点和平面作为边界：
- 点：选择一个点作为边界时，修剪效果相当于将曲线在该点处“切断”，通常需要配合 交点方向 设置。
- 平面/基准面： 非常强大，用于在3D空间中修剪曲线，选择平面或基准面作为边界对象，曲线将被修剪到此平面上。交点方向 通常选 最短的3D距离。
曲线修剪后“断开”或结果不理想？
- 检查“要修剪的端点”： 这是最常见错误！确认你点击曲线时，点击的位置（保留端）是否正确，撤销操作 (Ctrl+Z)，重新选择曲线,仔细点击靠近你想保留的那一端。
- 检查曲线延伸： 如果曲线和边界没有实际相交，确保 曲线延伸 选项设置正确（如 自然）,尝试不同的延伸方式。
- 检查交点方向： 在3D空间修剪时，错误的 方向（如用了 沿屏幕法向）可能导致意外结果，尝试改为 最短的3D距离。
- 检查边界对象： 确认边界对象确实能与被修剪曲线形成有效交点，边界对象是否太短？是否选错了对象？
- 检查曲线连续性： 样条曲线等复杂曲线在交点附近的行为可能受其阶次和连续性影响,有时需要调整曲线本身。
修剪样条曲线： 操作方法与修剪直线、圆弧相同，注意样条曲线在修剪点处的连续性可能发生变化（通常是C0连续），如果需要更高连续性（如C1、C2），修剪后可能需要使用 编辑曲线参数 或 光顺曲线 命令进行调整。
