CAD命令使用技巧速成

admin
电脑教程
2025-05-30
2874

在CAD中通过命令行输入快捷键或全称启动命令，根据提示输入参数（如坐标值、长度、角度等）或选择图形对象，按Enter键确认执行，常用命令如L(直线)、C(圆)、M(移动)等可快速绘制和编辑图形。

CAD命令操作指南：从新手到高效绘图的进阶之路

命令窗口——CAD的灵魂入口

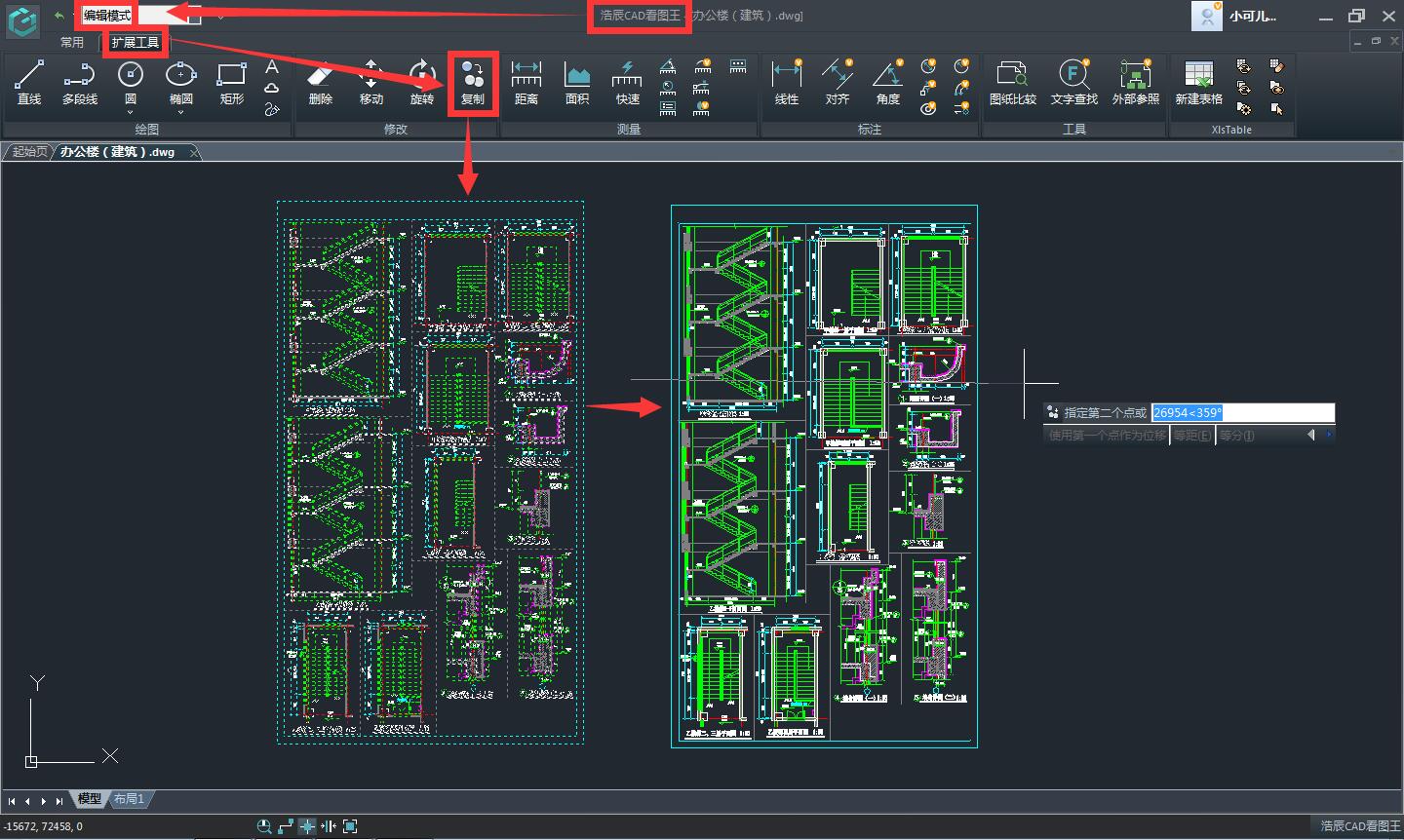

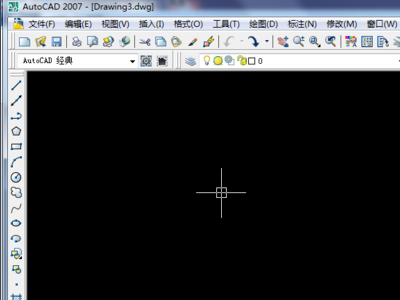

在CAD界面底部的命令行（按Ctrl+9可开关）输入指令，是专业人士的核心操作方式，以绘制直线为例：

输入 LINE 或简写 L 后按回车
根据提示点击起点或输入坐标如 100,100
指定下一点：输入长度100或极坐标@100<45
按回车结束命令

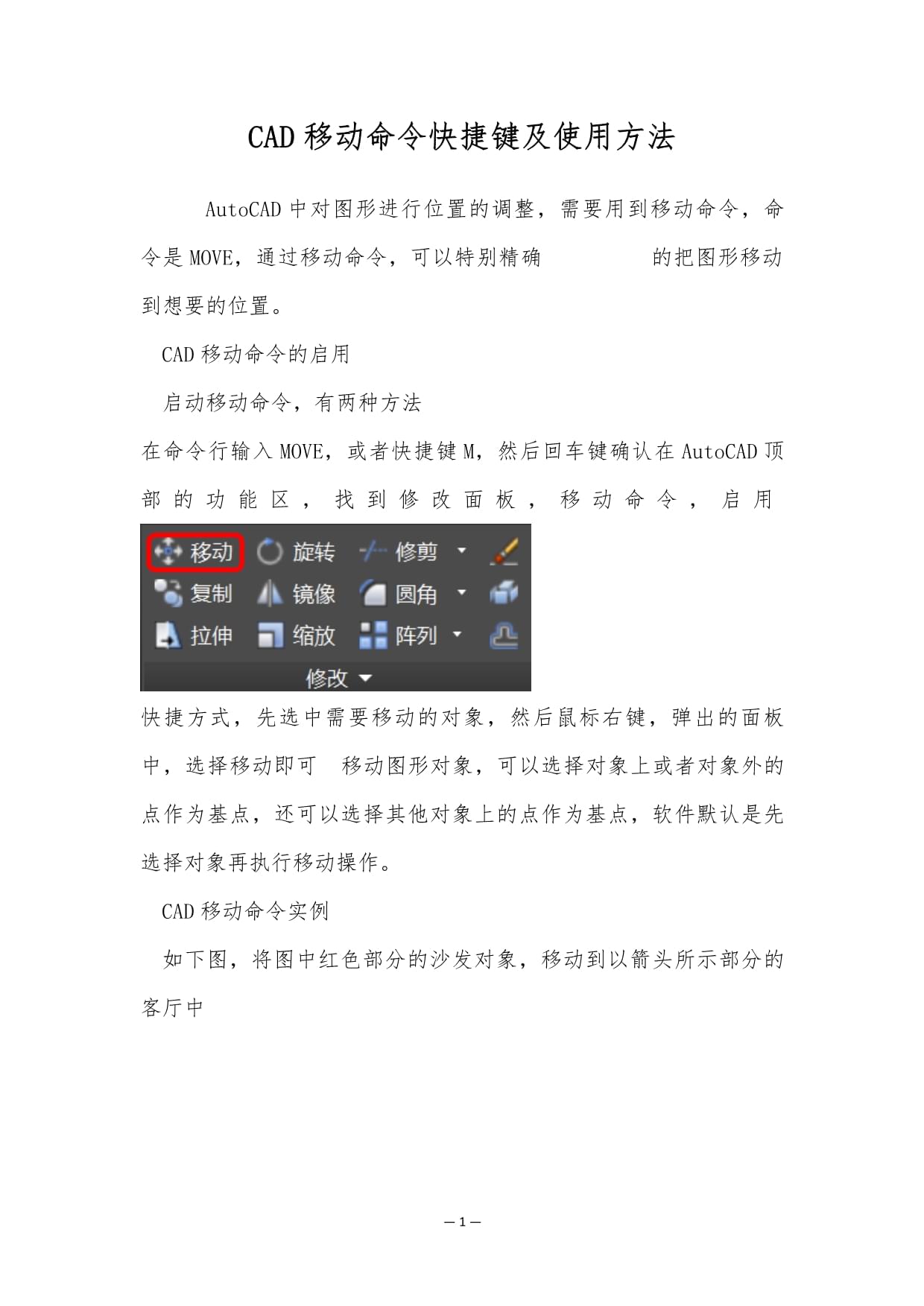

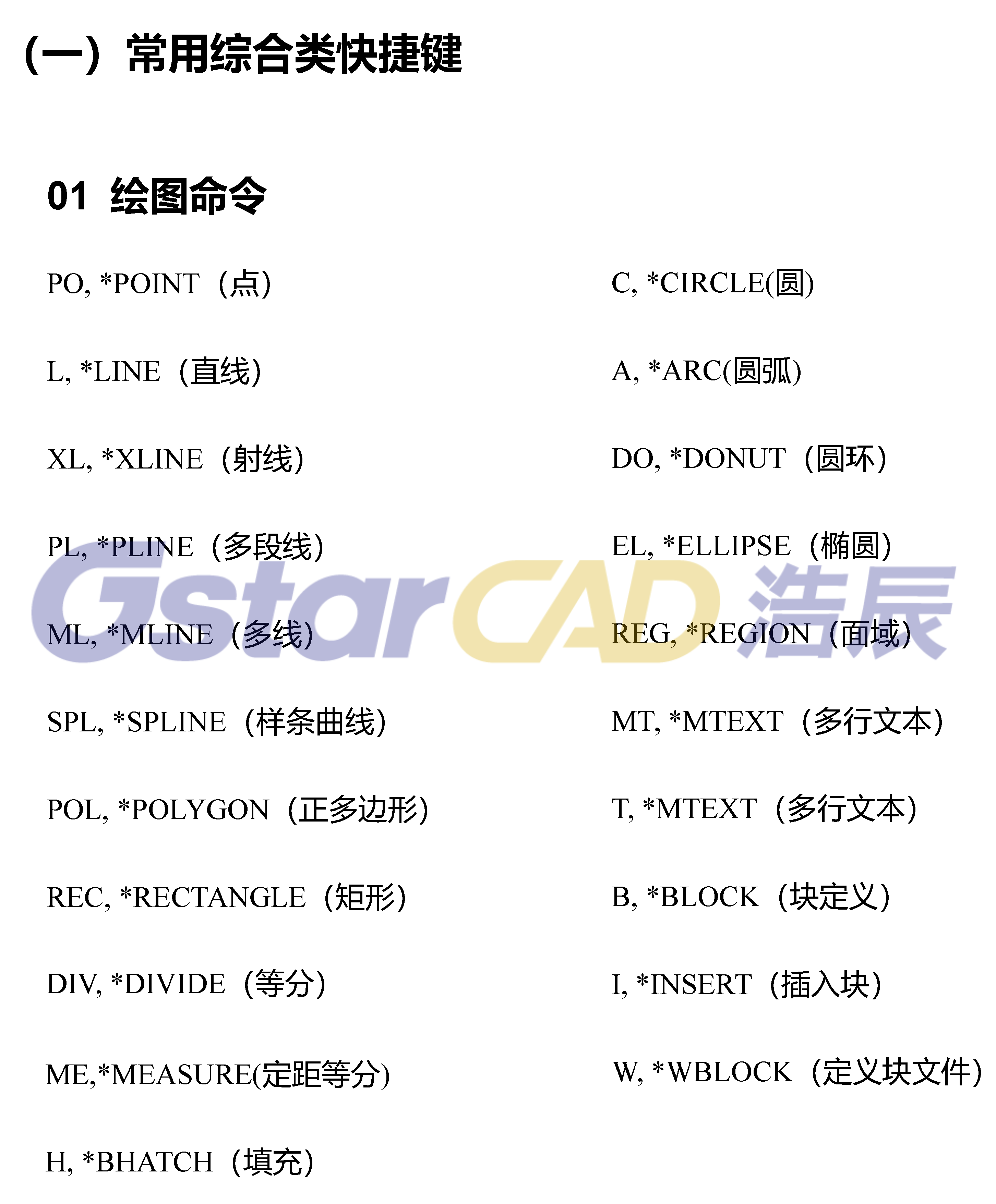

核心命令分类速查表

类别	高频命令	简写	功能说明	操作示例
基础绘图	LINE	L	创建直线段	L→起点→终点→↩
CIRCLE	C	绘制圆形	C→圆心→半径值↩
RECTANG	REC	画矩形	REC→角点1→角点2↩
编辑修改	TRIM	TR	修剪对象	TR↩→选择剪切边↩→点击需修剪部分
EXTEND	EX	延伸对象	EX↩→选择边界↩→点击需延伸线段
FILLET	F	倒圆角	F→R↩→输入半径→选择两条边

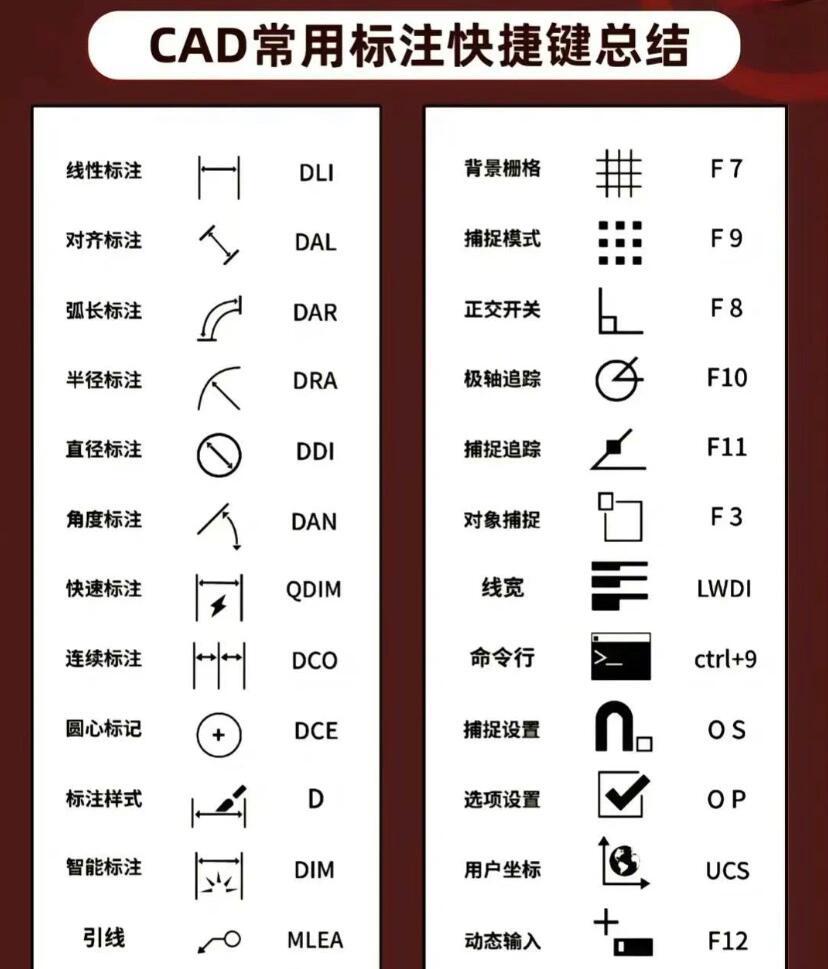

注释标注	DIMLINEAR	DLI	线性标注	DLI→指定尺寸界限→放置位置
MTEXT	T	多行文字	T→框选文字区域→输入内容
视图控制	ZOOM	Z	缩放视图	Z→E（范围）/A（全部）/W（窗口）
PAN	P	平移视图	P→按住拖动

效率倍增的进阶技巧
▸ 透明命令：在其它命令执行中启用，格式：'命令（如画线时缩放：'Z→选窗口）
▸ 动态输入（F12开关）：在光标旁直接输入坐标/长度
▸ 命令历史：按↑键快速调用过往命令
▸ 多重命令：用MULTIPLE前缀（如MULTIPLE COPY连续复制）

CAD命令使用技巧速成第1张

常见问题排障指南

| **现象**             | **原因与解决方案**                                                                 |
|----------------------|----------------------------------------------------------------------------------|
| 命令无响应           | 按Esc终止当前操作；检查命令行提示，常需选择对象或确认操作                                  |
| 未知命令             | 检查拼写错误；输入`REINIT`→勾选"PGP文件"重载快捷键                                      |
| 选择对象失效         | 输入`PICKFIRST`设为1；或`SELECT`命令调整选择模式                                       |
| 标注文字不显示       | 检查`DIMSCALE`比例值；确认文字样式`STYLE`设置                                         |

掌握命令的三重境界
1️⃣ 基础应用：记忆高频命令简写（如CO复制，MI镜像）
2️⃣ 参数精通：活用选项参数（如FILLET的半径R/修剪T）
3️⃣ 流程优化：组合命令构建工作流（如PLINE→OFFSET→TRIM快速绘墙体）
