CAD打字文字倒置怎么办？

在CAD中输入文字倒置时，通常因文字样式设置错误导致，解决方法：输入ST打开文字样式管理器，检查当前样式字体名是否以”@”开头（如@宋体），此类字体默认旋转90度，删除字体名前”@”符号，或新建样式使用正常字体（如直接选”宋体”），即可解决文字倒置问题。

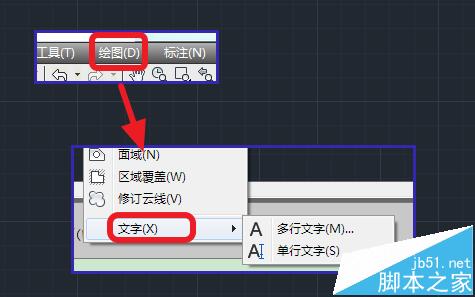

问题：在CAD中使用TEXT命令或MTEXT命令（常被用户简称为T命令）输入的文字显示为倒置（头朝下），该怎么办？

这个问题在CAD操作中虽然不常遇到,但一旦发生确实很让人困扰，尤其对于需要打印或正式出图的用户，文字倒置通常是由于特定的设置或坐标系问题引起的，别担心，这并不是CAD软件本身的严重错误，通常通过以下几个步骤就能轻松解决，下面我们将详细探讨可能的原因和对应的解决方案。

最可能的原因与解决方案：文字样式设置（STYLE）

原因分析： 这是最常见的原因！CAD中的文字样式（STYLE）定义了字体、高度、效果等特性，效果”部分包含了一个“倒置”的选项，如果不小心勾选了这个选项，那么无论使用单行文字（TEXT）还是多行文字（MTEXT）创建的文字，默认都会显示为倒置（头朝下）。

CAD打字文字倒置怎么办？ 第1张

解决方案：

  1. 启动命令： 在命令行输入 STYLE 并按回车键，或者依次点击菜单栏的 格式 > 文字样式。
  2. 选择问题样式： 在弹出的“文字样式”对话框中，在“样式名”列表中找到你当前绘制文字所使用的样式，通常默认样式是 Standard，但也可能是其他你创建或加载的样式（特别是使用模板时）。重点： 如果你不确定是哪个样式，可以先选中一个倒置的文字，按 Ctrl+1 打开特性面板（PROPERTIES），在“文字”或“多行文字”部分查看其“样式”属性。
  3. 检查“倒置”选项： 在对话框右侧的“效果”区域，找到 倒置 复选框。
  4. 取消勾选： 确保倒置复选框是未勾选状态，如果它被勾选了，就是导致文字倒置的元凶。
  5. 应用并关闭： 点击右下角的 应用 按钮，然后点击 关闭。
  6. 查看效果： 使用该样式创建的文字应该会自动恢复正常显示（正立），如果屏幕上已有的文字没有立即更新，可以尝试 REGEN（重生成）命令（在命令行输入 REGEN 后回车）。

检查坐标系方向（UCS）

原因分析： CAD的坐标系（UCS – 用户坐标系）决定了观察和绘制对象的基准方向，如果当前UCS的Z轴方向异常（比如指向了屏幕内部而不是通常的屏幕正前方），或者UCS本身被旋转了180度，可能会导致新创建的文字以“倒置”的方式附着到当前绘图平面上。

解决方案：

  1. 查看当前UCS： 观察CAD绘图区域左下角的坐标系图标（通常有X, Y轴指示），如果图标方向看起来是歪的或者反的（例如Y轴朝下），说明UCS可能被修改了。
  2. 重置UCS到世界坐标系： 这是最直接的方法。
    • 在命令行输入 UCS 并按回车。
    • 输入 W（代表 World，世界坐标系） 并按回车。
    • 或者依次点击菜单栏的 工具 > 新建UCS > 世界。
  3. 检查文字方向： 重置UCS后，尝试再次输入文字（TEXT 或 MTEXT），看看是否仍然倒置。
  4. 注意已有文字： 重置UCS通常不会自动改变已有文字的方向。 如果重置后新文字正常，但旧文字仍倒置，说明那些旧文字是在异常UCS下创建的，其插入点与当前世界坐标系不符，你需要单独选中这些倒置的文字，
    • 使用 ROTATE 命令将它们旋转180度。
    • 或者在特性面板（Ctrl+1）中修改其旋转角度（增加或减少180度）。

检查字体文件问题

原因分析： 虽然相对少见，但某些特定的字体文件（特别是非标准或损坏的.SHX形字体）可能在其定义中包含了不正确的方向信息，导致使用该字体的文字显示异常，包括倒置。

解决方案：

  1. 更换字体：
    • 首先按 第一部分 的方法打开“文字样式”对话框。
    • 选中有问题的文字样式。
    • 在“字体名”下拉框中，更换一种常用的、标准的字体（宋体、仿宋_GB2312、Arial、simplex.shx、gbenor.shx + gbcbig.shx组合等）。
    • 点击 应用 > 关闭。
    • 观察文字是否恢复正常,如果更换字体后正常，说明原字体文件可能有问题。
  2. 修复或替换字体文件：
    • 如果确认是某个特定字体导致的问题,尝试从其他正常的CAD安装目录下复制同名字体文件（通常在 ...AutoCAD 20xxFonts 文件夹）替换当前有问题的字体文件。
    • 或者,寻找该字体的官方或可靠来源重新下载安装，尽量避免使用来历不明的字体。

其他可能性与检查项

  1. 模型空间 vs 布局空间：
    • 检查文字倒置的问题发生在模型空间还是某个特定的布局（图纸空间）视口内？
    • 在布局空间中,视口的视图方向（通过DVIEW或MVSETUP设置）如果被旋转了180度，也可能导致其中的模型空间对象（包括文字）显示为倒置，双击进入视口，检查视图方向（使用PLAN命令输入W回到平面视图），或者使用ROTATE命令旋转视口本身。
  2. 系统变量 MIRRTEXT：
    • 这个变量控制使用 MIRROR（镜像）命令时，文字是否也要镜像（即倒置），如果MIRRTEXT被设置为 1（开），镜像文字会导致倒置。
    • 检查与修改： 在命令行输入 MIRRTEXT 回车，查看其当前值，如果值是 1，输入 0 回车将其设置为 0（关），这样以后镜像操作就不会影响文字方向了。注意： 这主要影响镜像操作之后新创建的文字，对于之前因镜像导致的倒置文字，需要手动修改或再次镜像（当MIRRTEXT=0时）回来。

总结与建议

  1. 首选检查点： 遇到文字倒置问题，第一步优先检查文字样式（STYLE）中的“倒置”选项是否被误勾选，这是最高发的原因。
  2. 检查坐标系： 如果文字样式没问题，第二步立刻重置UCS到世界坐标系（UCS -> W），然后尝试输入新文字测试。
  3. 考虑字体： 如果以上两步无效，尝试更换文字使用的字体。
  4. 空间与视口： 留意问题发生的空间（模型/布局），检查布局视口的视图方向。
  5. 镜像操作后遗症： 如果是镜像操作后出现的文字倒置，检查并修改 MIRRTEXT 系统变量。
  6. 修改已有文字： 对于已经存在的倒置文字，在修正了根本原因（样式、UCS）后，通常需要使用 ROTATE 命令（旋转180度）或修改特性面板（Ctrl+1）中的旋转角度来纠正。

通过以上步骤,绝大多数CAD中“打字会倒”的问题都能得到有效解决，养成良好的绘图习惯，例如规范使用UCS、审慎设置文字样式、使用标准字体，能有效避免这类问题的发生，如果尝试了所有步骤问题依然存在，建议检查CAD版本是否需要更新补丁，或者考虑修复安装CAD软件本身。

引用与经验来源说明：

  • 本文解决方案基于 Autodesk AutoCAD 官方文档中关于文字样式 (STYLE)、用户坐标系 (UCS)、字体、系统变量 (MIRRTEXT) 以及视口操作的核心功能描述和常见问题解答（知识库文章）。
  • 整合了长期CAD应用实践中（包括建筑、机械、土木工程等各领域）用户遇到的真实案例和已验证有效的故障排除经验。
  • 参考了主流CAD技术社区（如 Autodesk 官方论坛、专业CAD技术博客）中广泛讨论和公认的解决此类文字方向异常问题的最佳实践。
  • 解决方案遵循CAD软件操作的通用逻辑和标准工作流程,确保其适用于AutoCAD及其兼容平台（如中望CAD、浩辰CAD等）的主流版本。
