光纤收发器网络设备详解
定义与功能

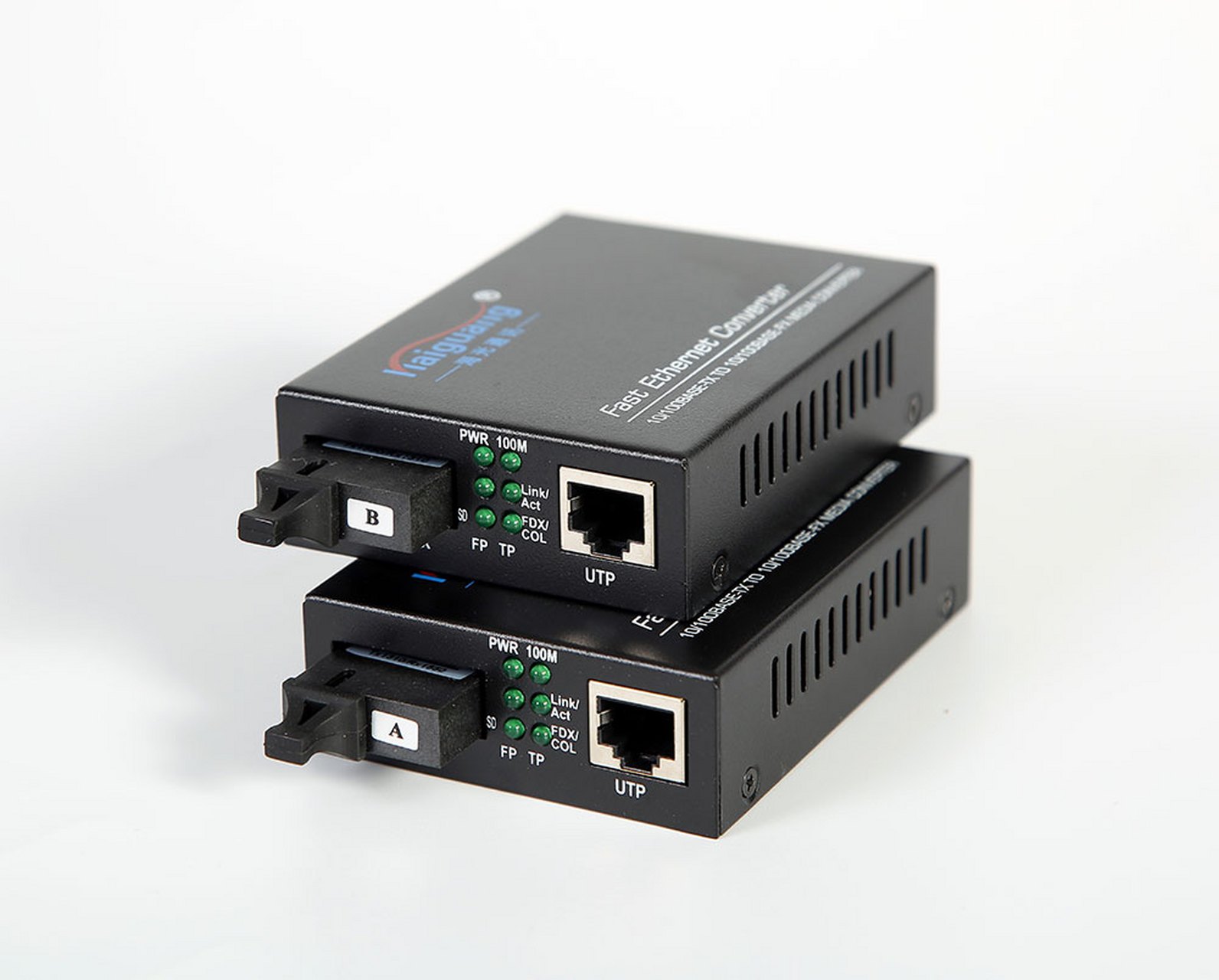

光纤收发器是一种实现光纤与其他介质（如双绞线）之间信号转换的网络设备，其主要功能是将电信号转换为光信号进行远距离传输，或者将接收到的光信号还原为电信号，以适应不同传输介质的网络环境，保障数据在复杂网络架构中的有效传递。
工作原理
| 模块 | 功能描述 |
|---|---|
| 光发射模块 | 把输入的电信号经过调制等处理，驱动激光二极管或发光二极管发出相应强度的光信号，该光信号承载着要传输的数据信息，通过光纤传输出去。 |
| 光接收模块 | 接收光纤传来的光信号，将其转换为电信号，并进行放大、滤波、解码等操作，还原出原始的电信号数据，再传输给后续的网络设备。 |
| 控制电路 | 负责对光发射和光接收模块进行控制和管理，包括初始化、状态监测、故障诊断、配置管理等，确保收发器正常工作以及与其他网络设备的协同通信。 |
主要特点
- 长距离传输能力：利用光纤作为传输介质，相比传统双绞线等，可实现更远的传输距离，减少中继设备需求，降低网络建设成本和信号衰减带来的问题。
- 高速率传输：能够支持较高的数据传输速率，满足现代网络对大量数据快速传输的要求，如高清视频、大文件传输等应用场景。
- 良好的抗干扰性：光纤传输不受电磁干扰、射频干扰等影响，保证数据传输的准确性和稳定性，适用于电磁环境复杂的工业场所、电力设施附近等。
- 兼容性强：一般可兼容多种网络协议和接口标准，方便与不同类型的网络设备连接，如交换机、路由器、服务器等，易于集成到现有网络架构中。
技术参数
| 参数类别 | 具体参数说明 |
|---|---|
| 波长范围 | 常见的有 1310nm 和 1550nm 等，不同波长对应不同的光纤传输特性和应用场景，需根据实际光纤链路情况选择。 |
| 传输速率 | 如 10/100/1000Mbps 自适应，10Gbps 等，决定了数据在光纤中的传输速度，要匹配网络整体带宽需求。 |
| 传输距离 | 受光纤类型、光功率、波长等因素影响，从几百米到几十公里甚至更远不等，是选择收发器时关键考量之一。 |
| 光功率 | 包括发送光功率和接收灵敏度，发送光功率要保证光信号在光纤中能有效传输，接收灵敏度则反映收发器对弱光信号的接收能力。 |
选型要点
- 应用场景：根据是构建局域网、广域网，还是用于特定行业如安防监控、工业自动化等，确定对传输距离、速率、环境适应性等方面的要求。
- 传输距离：准确测量或预估光纤链路长度，选择合适传输距离规格的收发器，避免资源浪费或因距离不足导致通信故障。
- 传输速率：依据网络中数据流量大小和未来扩展需求，挑选能支持相应速率的收发器，确保网络性能满足业务发展。
- 兼容性：检查与现有网络设备的接口类型（如 RJ45、SC、LC 等）、协议（如以太网协议等）是否匹配，保证无缝对接。
问题与解答
问题 1：光纤收发器出现故障时，如何快速判断是光发射模块还是光接收模块出问题？
解答：首先检查光纤链路的物理连接是否正常，包括光纤跳线是否插好、光纤是否折断等，若连接无误，可通过收发器的指示灯状态初步判断，一般收发器会有指示发送和接收状态的灯，如果发送指示灯正常但接收指示灯异常，可能是接收模块故障；反之，如果接收指示灯正常而发送指示灯异常，可能是发送模块故障，也可采用专业仪器如光功率计测量发送端光功率，若光功率过低或无光，则可能是光发射模块有问题；用模拟信号源接入接收端，看是否能正确接收和还原信号，以判断接收模块是否正常。
问题 2：光纤收发器在长距离传输中，为什么有时需要增加光放大器？
解答：在长距离光纤传输中，光信号会随着传输距离的增加而逐渐衰减，当传输距离超过收发器本身所能承受的最大无中继传输距离时，光信号可能会衰减到无法被接收模块正确识别的程度，光放大器的作用就是对衰减的光信号进行放大，提高光信号的功率，使其能够在更长的距离上传输，保证数据的完整性和准确性，避免因信号过弱导致的通信中断或误码率升高等问题，使用光放大器也会引入一定的噪声和成本，需要综合考虑传输需求和预算来决定是否采用
