光网络分类
光网络分类详解
按网络拓扑结构分类
| 拓扑类型 | 特点 | 典型应用场景 |
|---|---|---|
| 点到点 | 两点直连，结构简单，延迟低，成本随距离增加 | 短距离通信（如光纤直放站） |
| 环形 | 节点首尾相连，自愈能力强（如MSP保护），可靠性高 | 城域网、运营商骨干网 |
| 网状形 | 多路径冗余，灵活调度带宽，抗故障能力强 | 核心骨干网、数据中心互联 |
| 树形 | 分层级联，扩展方便，但上层故障影响大 | 接入网（如FTTH光纤到户） |

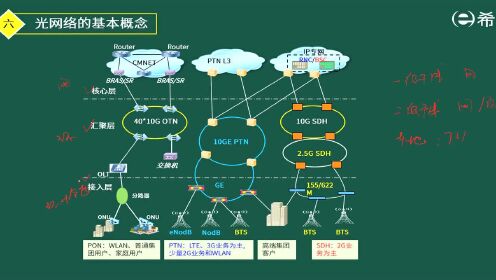

按功能层次分类
| 网络层次 | 定位与功能 | 技术示例 |
|---|---|---|
| 骨干网 | 长距离、大容量传输，承担核心流量承载 | DWDM（密集波分复用） |
| 城域网 | 城市范围内汇聚流量，连接骨干网与接入网 | OTN（光传送网） |
| 接入网 | 终端用户接入，覆盖“最后一公里” | EPON/GPON（无源光网络） |
按技术体系分类
| 技术类型 | 核心特征 | 适用场景 |
|---|---|---|
| SDH（同步数字体系） | 严格时钟同步，TDM（时分复用）架构，强OAM能力 | 传统电信语音业务承载 |
| OTN（光传送网） | 基于波长路由，支持大颗粒（如ODU0/ODUflex）传输，兼容SDH/Ethernet | 数据中心互联、高清视频传输 |
| 以太网光网络 | 分组交换，低成本，灵活适配IP业务 | 企业局域网、宽带接入 |
按应用场景分类
| 场景类型 | 需求特点 | 技术选择 |
|---|---|---|
| 电信运营商网络 | 高可靠性、多业务承载、长距离传输 | OTN + DWDM |
| 数据中心互联 | 超低延迟、高带宽、灵活扩容 | RoCE（光互联数据中心以太网） |
| 移动通信承载 | 动态带宽调整、抗突发流量 | SPN（Slicing Packet Network） |
按传输介质与调制方式
| 传输类型 | 说明 |
|---|---|
| 单模光纤 | 长距离传输（数十公里至数百公里），使用激光器（如1310nm/1550nm） |
| 多模光纤 | 短距离（<500米），低成本收发器（如850nm VCSEL） |
| 相干光传输 | 高速率（>100G）、长距，采用相干检测与DSP算法 |
| 直接检测 | 低成本、短距，适用于低速或中等速率场景（如10G PON） |
相关问题与解答
问题1：OTN与SDH的核心区别是什么？如何判断业务场景应选择哪种技术？
解答：
- 核心区别：
- SDH：基于TDM（时分复用），刚性带宽分配，适合固定速率的传统语音业务，时钟同步严格。
- OTN：基于波长路由，支持灵活颗粒（如ODU0/ODUflex），兼容SDH/Ethernet/FC等多种业务，更适合大数据量、动态带宽需求。
- 场景选择：
- 若业务以固定速率TDM信号（如PDH、传统语音）为主，且对时钟敏感，优先选SDH。
- 若需多业务混合承载（如IP RAN、数据中心流量），或需要大颗粒硬管道（如100G/400G），则选OTN。
问题2：为什么数据中心互联（DCI）常采用RoCE（光互联以太网）而非OTN？
解答：
- RoCE的优势：
- 低时延：跳过OTN的映射封装（如GFP/CBR），直接通过以太网层转发，时延可低至微秒级。
- 灵活性：支持SDN集中控制（如OpenFlow），快速调整路径和带宽，适应云计算流量突发。
- 成本：减少OTN设备（如OXC）的部署，利用现有以太网交换机实现光电一体化。
- OTN的局限：
- OTN的刚性管道特性不适合云数据中心的东西向流量（需动态带宽调整）。
- 多层封装（如Ethernet→OPU→OTUk）会增加额外时延和
