从触发器到存储器

从触发器到存储器：触发器是构成存储器的基本单元，多个触发器组合可构建存储数据的存储器。

在数字电路和计算机系统中，从触发器到存储器是一个复杂而精细的过程，涉及多个层次的技术和设计，以下是对这一过程的详细解释：

1、触发器的基本概念

定义：触发器（Trigger）是构成组合逻辑电路的基本单元，能够存储一位二进制信息，即“0”或“1”，它是一种特殊的存储过程，会自动执行或响应数据库表上的某些操作，如INSERT、UPDATE或DELETE。

工作原理：触发器的工作原理基于其内部的逻辑门结构，通常由两个交叉耦合的晶体管组成，形成一个正反馈环路，当输入信号满足特定条件时，触发器的输出状态会发生改变，并保持稳定，直到下一个触发事件到来，这种特性使得触发器能够记忆信息，并在需要时提供稳定的输出。

类型：常见的触发器类型包括RS触发器、D触发器、T触发器和JK触发器等，D触发器因其结构简单、易于控制而被广泛应用于数字电路中。

2、触发器在存储器中的应用

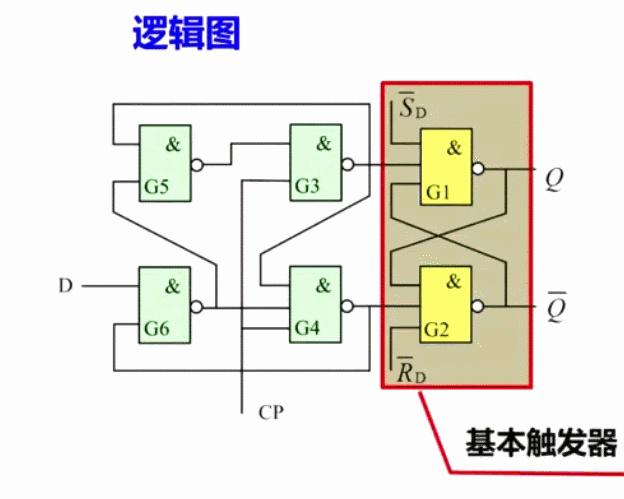

位存储器：触发器可以作为位存储器使用，通过级联多个触发器可以构建更大容量的存储器，一个4位的寄存器可以由4个D触发器组成，每个触发器存储一位二进制信息。

从触发器到存储器第1张

锁存器：锁存器是一种特殊类型的触发器，用于在时钟信号的控制下存储数据，当时钟信号上升沿到来时，锁存器会将输入数据锁存到输出端，直到下一个时钟信号上升沿到来，这种特性使得锁存器能够在高速数字电路中实现数据的快速存储和传输。

寄存器：寄存器是计算机系统中用于存储临时数据的一种存储元件，通常用于快速存取少量数据，它由触发器和逻辑门组成，能够存储多位二进制信息，并在计算机运算过程中发挥重要作用。

3、从触发器到存储器的扩展

编码与译码：为了实现更复杂的数据存储和检索功能，需要对触发器进行编码和译码操作，编码是将原始数据转换为适合存储的形式，而译码则是将存储的数据还原为原始形式，这些操作通常通过逻辑门电路实现。

地址解码与数据存储：在大规模存储器中，需要对存储单元进行寻址以便读写数据，地址解码电路根据输入的地址信号选择相应的存储单元进行操作，数据总线用于在存储单元和处理器之间传输数据。

控制逻辑与时序控制：为了确保存储器的正确工作，需要设计复杂的控制逻辑和时序控制电路，这些电路负责协调存储器的读写操作、刷新操作以及与其他系统组件的交互等任务。

4、实际应用中的考虑因素

功耗与速度：在设计存储器时，需要在功耗和速度之间进行权衡，高速存储器通常消耗更多的功率，因此需要采取有效的功耗管理策略以延长电池寿命或降低系统能耗。

可靠性与容错性：存储器需要具备高度的可靠性和容错能力以确保数据的安全存储和传输，这通常通过采用冗余技术、错误检测与纠正（ECC）等方法来实现。

从触发器到存储器是一个涉及多个层次和技术的过程，通过合理设计和优化这些组件的性能和功能，可以实现高效、可靠的数据存储和检索解决方案。
