如何用GetData快速提取曲线数据？

GetData Graph Digitizer是一款高效提取曲线数据的工具，可将图像中的图表转换为数值，用户通过定位坐标轴、选取关键点或自动跟踪曲线，生成精确的CSV、Excel等格式数据，适用于科研分析、工程建模及学术研究，显著提升数据复用效率。

如何高效使用GetData提取曲线数据？分步骤详解+注意事项

在科研、工程或数据分析中，常会遇到需要从图表图像中提取原始数据的情况，手动记录数据点效率低且易出错，而专业工具GetData Graph Digitizer可精准解决这一问题，本文将详细讲解软件操作流程、替代方案及核心注意事项,帮助用户快速掌握数据提取技巧。

GetData提取曲线数据步骤

  1. 下载安装

    • 访问GetData官网下载适配版本（支持Windows/Linux），按提示完成安装。
    • 提示：安装时关闭杀毒软件，避免误拦截程序文件。

  2. 导入图像文件

    • 点击菜单栏 File → Open Image，支持PNG、JPG、BMP等常见格式。
    • 确保图像清晰、坐标轴标签完整,无遮挡或模糊区域。

  3. 校准坐标系

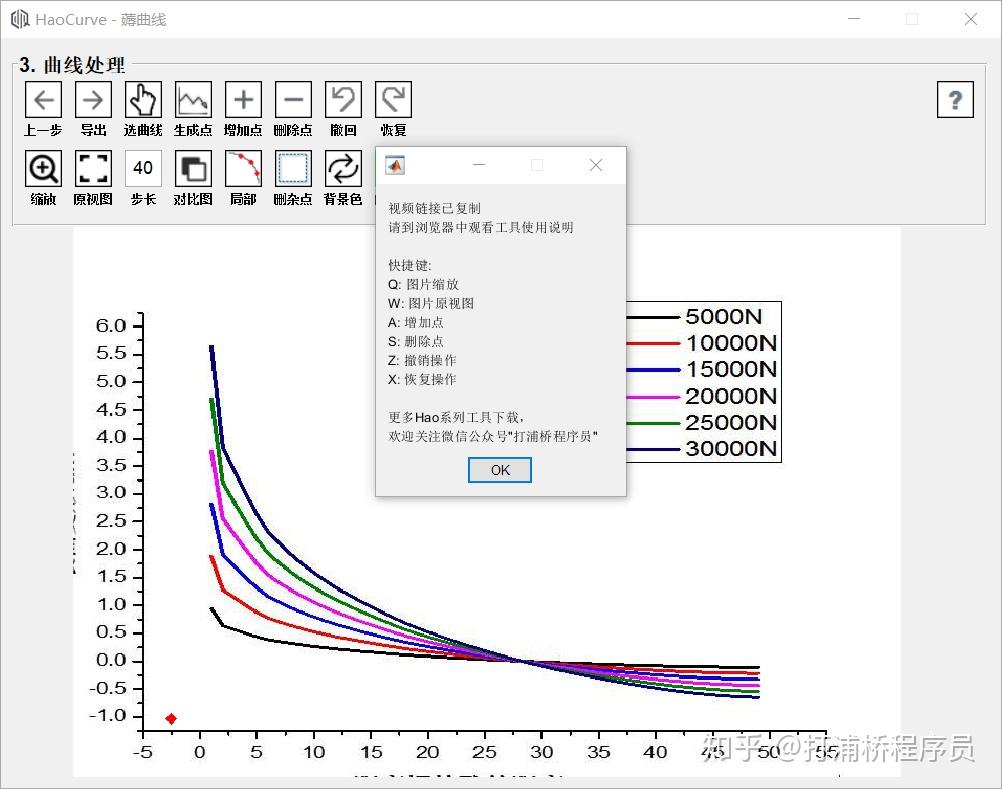

    如何用GetData快速提取曲线数据？ 第1张

    • 点击 Set Scale → Axis Points，用鼠标点击图表原点和X/Y轴终点，输入实际坐标值（例如原点(0,0)，X轴终点(10,0)）。
    • 关键点：校准精度直接影响数据准确性，建议选择图表中明确标注的坐标点。

  4. 提取数据点

    • 自动提取：点击 Digitize Area框选曲线区域，软件自动识别并标记数据点。
    • 手动提取：点击 Digitize Point逐个选取关键点，适合复杂或低对比度曲线。

  5. 导出与验证

    • 点击 File → Save As，选择TXT或CSV格式导出数据。
    • 用Excel或Python绘制散点图,对比原图验证数据一致性。

替代工具推荐

若GetData无法满足需求，可尝试以下工具：
| 工具名称 | 特点 | 适用场景 |
|——————-|———————————–|———————–|
| WebPlotDigitizer | 在线免安装，支持多坐标系校准 | 学术论文图表提取 |
| Engauge Digitizer | 开源免费，自动化提取效果佳 | 工程曲线分析 |
| MATLAB Grabit | 集成图像处理算法，适合批量操作 | 科研数据自动化处理 |

操作注意事项

  1. 图像预处理

    • 裁剪无关区域，仅保留坐标轴和曲线。
    • 调整对比度/亮度，确保曲线与背景区分明显。

  2. 校准验证

    • 检查至少3个已知坐标点（如原点、最大值点），比对实际值与提取值误差。
    • 若误差>1%，需重新校准或检查图像变形。

  3. 复杂曲线处理

    • 分段提取：将长曲线分为多个区间，分别校准以提高精度。
    • 叠加图层：若图表含多条曲线,用不同颜色标记后逐条提取。

常见问题解答

Q1：图像分辨率低导致提取失败怎么办？
→ 使用Photoshop或GIMP增强边缘锐度，或切换至手动模式逐点采集。

Q2：导出数据出现负值或异常值？
→ 检查校准步骤是否输入了正确的坐标范围，确认图表原点位置。

Q3：能否批量处理多张图表？
→ GetData需逐个操作，建议使用Python库opencv或scikit-image编写自动化脚本。

掌握GetData等数据提取工具，可将图表信息快速转化为结构化数据，显著提升分析效率，建议首次使用时对照教程逐步操作，并养成“校准-验证-复查”的习惯,确保结果可靠。
