光谱共焦段差检测图像识别技术解析

技术原理

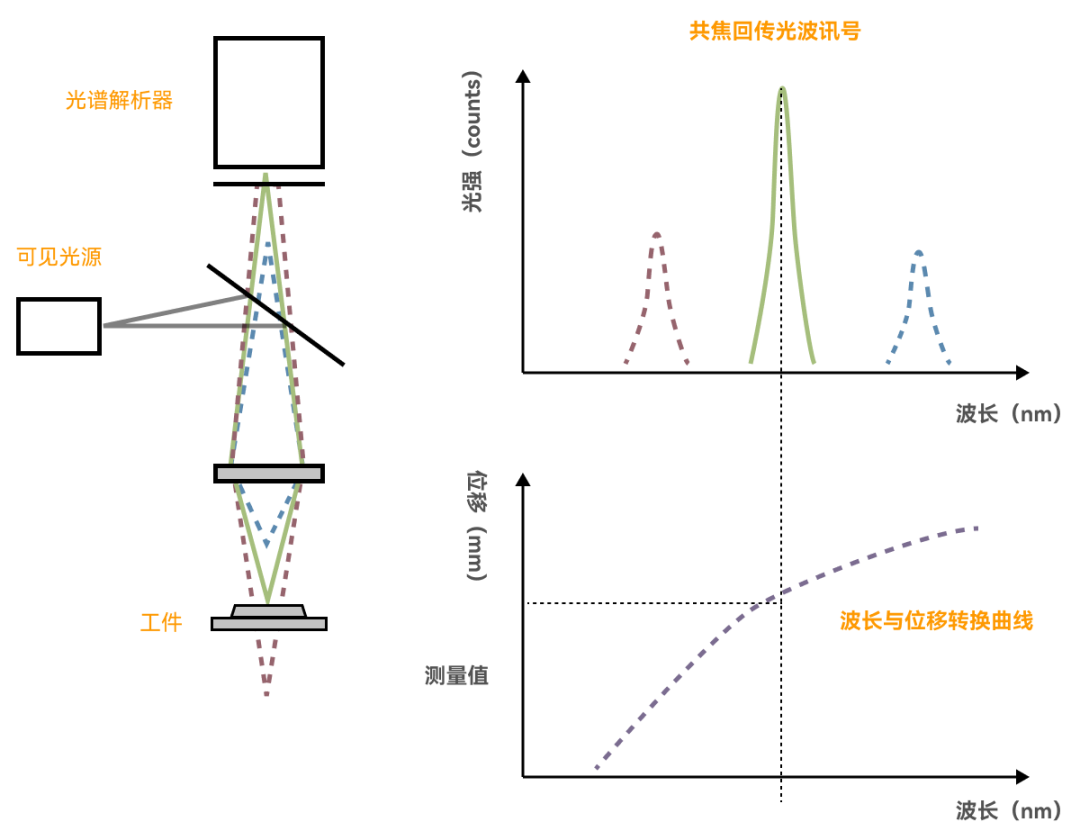

光谱共焦测量技术基于白光干涉与色散分光原理，通过多波长共焦成像实现纳米级纵向分辨率，核心原理如下：

• 白光光源：覆盖宽光谱范围（如400-1000 nm），不同波长光对应不同聚焦位置。
• 色散分光：经分光元件（如棱镜或衍射光栅）将不同波长光分离，形成轴向色差。
• 共焦成像：仅当某波长光在被测物表面聚焦时，反射光信号最强，其他波长因离焦而衰减。
• 波长-高度映射：通过光谱仪分析反射光强度分布，反推出被测物表面的高度信息。

段差检测的核心逻辑

段差指物体表面的高度突变（如台阶、凹槽），光谱共焦技术通过以下方式实现段差检测：
| 步骤 | 说明 |
|————————-|————————————————————————-|
| 光谱数据采集 | 扫描被测区域，获取每个点的光谱反射率曲线。 |
| 峰值波长提取 | 对每条光谱曲线提取最大反射强度对应的波长，作为该点的高度特征。 |
| 高度标定与建模 | 基于已知校准样本，建立波长-高度映射模型（如线性或多项式拟合）。 |
| 段差计算 | 比较相邻点或区域的标定高度值，计算高度差（段差）。 |

图像识别与数据处理

• 数据预处理：
  • 光谱去噪（如滤波、平滑处理）。
  • 基线校正（消除背景噪声）。
• 特征提取：
  • 从光谱曲线中提取峰值波长、半高宽等参数。
  • 结合空间坐标生成二维高度分布图。
• 段差识别算法：
  • 阈值分割：设定高度差阈值，区分段差区域。
  • 边缘检测：通过梯度计算定位段差边界（如Sobel算子）。
  • 机器学习：训练分类模型（如SVM、CNN）识别复杂段差模式。

系统组成与检测流程

系统组件：
| 模块 | 功能 |
|—————-|—————————————|
| 宽光谱光源 | 提供连续谱白光（如LED或氙灯）。 |
| 分光与成像单元 | 色散元件+共焦镜头，实现轴向分辨。 |
| 光谱仪 | 采集反射光光谱并转换为电信号。 |
| 运动控制器 | 控制扫描路径（如XY台或振镜）。 |
| 软件算法 | 数据处理、段差计算与可视化。 |

检测流程：

1. 校准阶段：

   使用标准平面镜或已知台阶样品，建立波长-高度模型。

2. 数据采集：

   逐点/线扫描被测物表面，记录光谱数据。

3. 高度重建：

   通过峰值波长匹配，生成二维/三维高度分布图。

4. 段差分析：

   计算目标区域的高度差，输出检测结果（如数值、热力图）。

典型应用场景

相关问题与解答

问题1：光谱共焦段差检测对被测物表面有何要求？

解答：

• 反射率：表面需有一定反射率（gt;5%），否则信号过弱。
• 粗糙度：适用于漫反射或镜面反射表面，但极端粗糙面可能导致光谱畸变。
• 倾斜角度：表面法线与光轴夹角需小于±30°，否则需补偿倾斜误差。
• 透明/半透明材料：需调整光源功率或采用背面检测模式。

问题2：如何区分段差与表面粗糙度？

解答：

• 空间尺度差异：段差是宏观高度突变（如台阶），粗糙度是微观起伏。
• 频域分析：对高度分布图进行傅里叶变换，低频成分对应段差，高频成分对应粗糙度。
• 阈值设定：根据检测需求，设定高度差阈值（如段差>1 μm视为有效信号
