光纤网络视频监控系统方案

光纤网络视频监控系统方案

光纤网络视频监控系统是一种基于光纤传输技术的先进监控解决方案,旨在提供高带宽、低延迟、抗干扰能力强的视频监控服务，该系统广泛应用于大型园区、城市安防、工业监控等领域，能够满足远距离、多节点、高质量视频传输的需求。

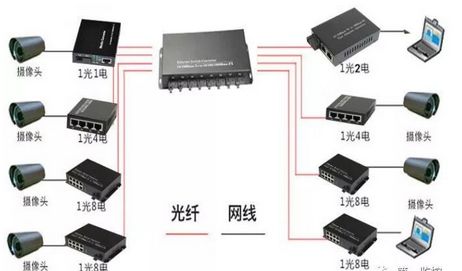

系统架构设计

前端采集层

• 高清摄像头：根据监控需求布置不同分辨率、不同功能的摄像头，如固定式、球机、红外摄像头等。
• 编码器：将摄像头采集的模拟信号转换为数字信号，并进行压缩编码，便于光纤传输。

传输网络层

• 光纤传输系统：利用光纤作为传输介质，通过光端机实现电光转换，确保视频信号远距离无损传输。
• 网络交换机：在光纤链路末端，通过交换机将视频信号接入局域网或广域网，实现数据共享与远程访问。

后端处理层

• 存储设备：采用NVR/DVR或IP SAN等存储解决方案，对监控视频进行集中存储，支持按需扩容。
• 管理服务器：负责系统配置、用户管理、权限分配、视频调度等核心功能。

应用层

• 监控中心：配备大屏幕显示系统，实时展示监控画面，支持多画面分割、轮巡等功能。
• 客户端软件：提供PC、手机APP等多种访问方式，方便用户随时随地查看监控视频。
• 智能分析模块：可选配行为识别、人脸识别、车辆计数等智能分析功能，提升监控效率。

设备选型与配置

传输网络设计

• 带宽计算：根据摄像头数量、分辨率、帧率等因素计算所需带宽，确保光纤传输无阻塞。
• 光缆敷设：采用直埋、管道、架空等方式敷设光缆，注意防水、防鼠、防挤压。
• 网络拓扑：设计星型、环型或混合型网络拓扑，提高系统可靠性。
• 冗余备份：关键节点采用双光路或环形自愈网络，确保传输不间断。

存储与备份策略

• 存储容量：根据监控时长、摄像头数量、码率等计算所需存储空间，预留20%-30%余量。
• 存储方式：采用RAID 5/6技术提高数据安全性，支持热插拔硬盘，方便维护。
• 数据备份：定期将重要视频数据备份至异地服务器或云存储，防止数据丢失。
• 循环录制：设置存储周期，自动删除过期视频，释放存储空间。

软件平台功能

• 实时监控：支持多画面实时预览，自定义布局，电子放大等功能。
• 录像回放：按时间、地点、事件等条件检索回放，支持快进、慢放、暂停等操作。
• 用户权限管理：分级设置用户权限，限制访问范围，保障系统安全。
• 报警联动：支持移动侦测、遮挡报警、IO输入输出联动，触发声音、邮件、短信通知。
• 智能分析：可选配人流统计、区域载入、物品遗留等智能分析功能，提升监控价值。

系统优势与应用场景

• 优势：长距离传输无衰减，高画质视频传输，抗电磁干扰，安全可靠。
• 应用场景：高速公路监控、城市平安城市、港口物流监控、电力设施监控、大型企业园区监控等。

问题与解答

问题1：光纤网络视频监控系统相比传统同轴电缆监控系统有哪些显著优势？
解答：光纤网络视频监控系统相比传统同轴电缆监控系统具有以下显著优势：一是传输距离更远，光纤传输几乎不受距离限制，而同轴电缆受信号衰减影响较大；二是传输质量更高，光纤传输带宽大，支持高清甚至超高清视频传输，且信号衰减小，抗干扰能力强；三是系统扩展性更好，光纤网络易于升级和扩展，可方便地增加摄像头和存储设备；四是安全性更高，光纤传输不易被窃听或干扰，适合对安全性要求较高的场合。

问题2：在光纤网络视频监控系统中，如何确保数据传输的稳定性和安全性？
解答：在光纤网络视频监控系统中，确保数据传输的稳定性和安全性可以从以下几个方面入手：一是选用高质量的光纤和光端机，保证传输链路的物理稳定性；二是合理规划网络拓扑结构，采用冗余设计和环网保护技术，提高系统的容错能力；三是加强网络安全管理，设置防火墙、载入检测系统等安全措施，防止非规访问和攻击；四是对传输的数据进行加密处理，确保数据在传输过程中不被窃取或改动；五是定期对系统进行维护和检查，及时发现并解决潜在的问题
