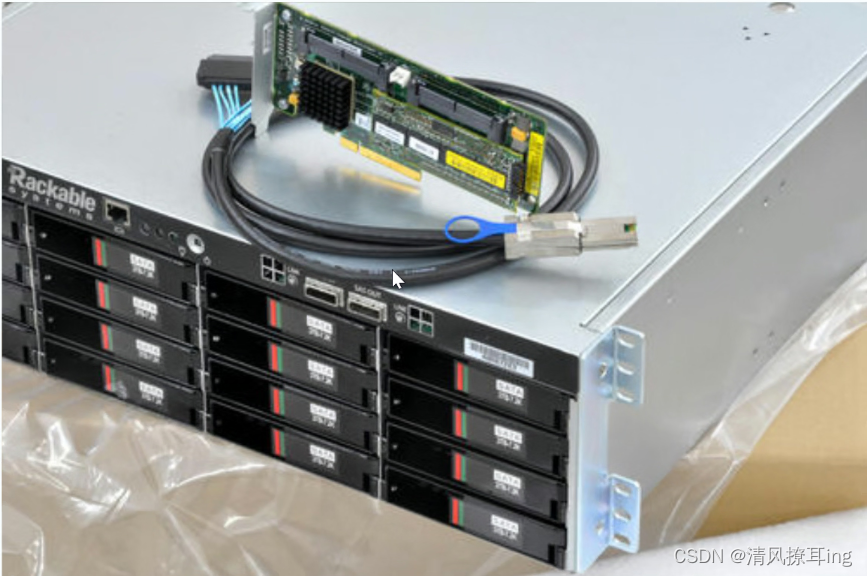

如何正确安装服务器外置RAID卡？

服务器外置RAID卡安装与配置详解

安装前的注意事项

1. 安全防护：
   • 操作前佩戴防静电手环或触摸金属物体释放静电，避免静电损坏硬件。
   • 确保服务器完全断电，拔除电源线并长按开机键10秒释放残余电流。
2. 兼容性确认：
   • 检查RAID卡型号是否与服务器主板、操作系统兼容（参考服务器厂商的兼容性列表）。
   • 确认RAID卡支持的接口类型（如SAS/SATA）与硬盘匹配。
3. 数据备份：

   若服务器已有数据，需提前备份,避免安装过程中误操作导致数据丢失。

所需工具与材料

• 外置RAID卡（如HPE Smart Array、LSI MegaRAID等）
• 十字螺丝刀、防静电手套
• 配套的SAS/SATA数据线、电源线
• 服务器厂商提供的管理软件或驱动（提前下载至U盘）

硬件安装步骤

步骤1：拆卸服务器外壳

• 使用螺丝刀卸下服务器机箱盖螺丝，小心取下侧板，避免刮伤内部线路。

步骤2：定位PCIe插槽

• 根据RAID卡接口类型（如PCIe 3.0 x8），选择主板上空闲的对应插槽。
• 关键提示：优先使用主板标注为“优选插槽”的位置（通常靠近CPU），以确保带宽充足。

步骤3：安装RAID卡

• 移除选定的PCIe插槽后方的金属挡板。
• 将RAID卡金手指对准插槽，垂直向下均匀用力按压，直至卡扣自动锁紧。

步骤4：连接数据线与电源

• 用SAS/SATA线将RAID卡接口与硬盘背板连接（线缆需完全插入，听到“咔嗒”声）。
• 若RAID卡需独立供电，从服务器电源引出一根4针或6针电源线接入。

步骤5：固定与检查

• 使用螺丝将RAID卡固定在机箱后挡板处，避免松动。
• 检查所有连接线是否牢固，确保无线路遮挡散热风道。

RAID卡配置指南

步骤1：进入RAID管理界面

• 开机后，根据屏幕提示按快捷键（如戴尔服务器按Ctrl+R，华为服务器按Ctrl+H）进入RAID配置界面。

步骤2：创建RAID阵列

1. 选择“Create Virtual Drive”或类似选项。
2. 按需求设置RAID级别（如RAID 1/5/10）、条带大小（默认64KB或128KB）。
3. 勾选需加入阵列的硬盘，确认参数后保存配置。

步骤3：初始化与格式化

• 完成阵列创建后，执行快速初始化（Quick Initialization）。
• 注意：若硬盘容量超过2TB，需选择GPT分区格式。

驱动与系统配置

1. 安装驱动程序：
   • 进入操作系统后，安装RAID卡厂商提供的驱动（如Linux系统需加载megaraid_sas内核模块）。
2. 操作系统识别：

   在磁盘管理中确认新阵列已显示为独立存储设备。

3. 性能优化：

   启用写缓存（需配备备用电池模块BBU）以提升IO性能。

安装后验证

1. 硬件检测：

   重启服务器，进入BIOS确认RAID卡状态为“Healthy”。

2. 压力测试：
   • 使用工具（如fio或CrystalDiskMark）测试读写速度，验证阵列稳定性。

常见问题与排查

• 问题1：RAID卡未被识别
  • 检查PCIe插槽是否启用（部分服务器需在BIOS中手动开启）。
  • 重新插拔RAID卡，确保金手指接触良好。
• 问题2：阵列性能异常
  • 更新RAID卡固件至最新版本。
  • 检查硬盘健康状况（使用SMART工具）。

维护建议

• 定期更新固件：访问厂商官网下载固件，提升兼容性与安全性。
• 监控日志：通过管理软件（如HPE iLO、Dell OpenManage）查看RAID卡运行状态。
• 冗余保护：配置热备盘（Hot Spare）以应对硬盘故障。

引用说明
本文参考了HPE《Smart Array配置手册》、LSI《MegaRAID用户指南》及ANSI/TIA-942数据中心标准,实际操作请以具体硬件文档为准。
