光网络如何看配置
硬件配置查看
光模块信息
- 查看方式：通过设备管理界面（CLI/Web）或物理检查
- 关键参数：
- 型号（如SFP28、XFP）
- 波长（nm，如1310nm/1550nm）
- 速率（如1G/10G/40G/100G）
- 传输距离（如10km/40km）
- 厂商信息（如华为、Finisar）
- 命令示例：
- 华为：
display transceiver diagnosis interface GigabitEthernet0/0/1 - 思科：
show interfaces Transceiver
- 华为：
光纤类型与连接
- 光纤分类：
| 类型 | 颜色 | 应用场景 |
|—|—|—|
| 单模（SM） | 黄色/橙色 | 长距离传输（>10km） |
| 多模（MM） | 紫色/蓝色 | 短距离传输（<500m） | - 检查要点：
- 光纤跳线两端模式是否匹配（SM-SM/MM-MM）
- 连接器类型（SC/LC/FC）
- 光功率衰减值（过大可能导致丢包）
设备端口状态
- 指示灯含义：
- 绿色常亮：链路正常
- 红色闪烁：无光信号
- 橙色常亮：100M半双工模式
- 命令示例：
- H3C：
display interface GigabitEthernet1/0/1 - 锐捷：
show interface brief
- H3C：
软件配置查看
CLI命令行操作
- 通用命令：
- 华为/H3C：
display current-configuration - 思科：
show running-config - 中兴：
display configuration
- 华为/H3C：
- 光模块诊断：
display transceiver（华为）show controllers transceiver（思科）

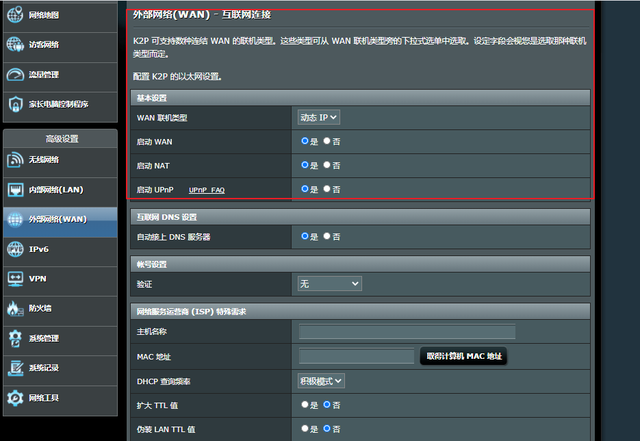

Web管理界面
- 路径示例：
- 华为eSight：
设备管理 > 板卡管理 > 光模块信息 - 思科CISCO：
Interfaces > Specific Interface > Optical
- 华为eSight：
- 关键配置项：
- 强制光模块模式（1G/10G）
- FEC（前向纠错）开关状态
- 接收灵敏度阈值
SNMP监控
- MIB对象：
IF-MIB::ifOperStatus（接口状态）HOST-RESOURCES-MIB::hrLSPVendorBlade（光模块厂商）
- 工具推荐：
- SolarWinds NPM
- PRTG Network Monitor
性能指标监控
光功率检测
- 正常范围：
| 速率 | 发射功率（dBm） | 接收灵敏度（dBm） |
|—|—|—|
| 1G | -2~-7 | -19 |
| 10G | -1~-5 | -15 |
| 40G | -2~-4 | -12 | - 检测工具：
- 光功率计（如EXFO FOT-560B）
- 智能光模块自检功能
误码率测试
- 测试方法：
- 环回测试：
display loopback-test interface Ten-GigabitEthernet0/0/1 - BER阈值：≤1e-12（10G标准）
- 环回测试：
- 异常处理：
- 清洁光纤接头
- 更换光模块测试
- 检查色散补偿模块（DCM）
时延与抖动
- 测量命令：
ping -f <目标IP>（持续发包测抖动）display nq acl policy statistics（QoS策略统计）
- 正常范围：
- 时延：<5ms（城域网）
- 抖动：<0.5ms（10G链路）
常见问题定位
| 现象 | 可能原因 | 处理步骤 |
|---|---|---|
| 光模块告警LOS | 光纤未插紧/光衰过大/模块故障 | 检查光纤连接 更换光纤测试 替换模块 |
| 速率协商失败 | 两端模式不匹配/自协商关闭 | 强制设置速率 开启自协商 检查PIN脚定义 |
| 光功率过高（>0dBm） | 模块发射异常/光纤过短 | 更换模块 延长光纤长度 调整发射功率 |
配置备份与恢复
配置文件导出
- 命令示例：
- 华为：
save configuration flash:/cfg_backup.cfg - 思科：
copy running-config startup-config
- 华为：
- 文件格式：
.cfg（文本配置文件）.bin（设备私有格式备份）
批量配置工具
- 华为eSight：通过模板批量下发配置
- 思科LMS：使用Config Planner进行一致性校验
- Python脚本：基于Netmiko库自动化配置备份
恢复验证
- 关键步骤：
- 对比MD5校验码确认文件完整性
- 逐台设备加载配置并观察状态灯
- 执行
ping和traceroute测试连通性
问题与解答
Q1：如何快速判断光模块是否兼容设备？
A：
- 核对波长：设备支持波长需覆盖模块波长（如10G模块选1310nm）
- 检查速率：模块标称速率应≤接口最大速率（如10G接口可用1G模块）
- 验证DDM：数字诊断功能需设备支持（华为支持DDM模块）
- 参考兼容性列表：查阅厂商官网的《光模块兼容性矩阵表》
Q2：配置修改后出现大量CRC错误如何解决？
A：
- 检查光功率：确认接收端功率在灵敏度范围内
- 重置FEC：执行
undo fec enable后重新启用 - 关闭流控：
shutdown接口再undo shutdown刷新状态 - 升级固件：下载最新光模块/设备SDK版本
- 替换对照：使用已知正常模块交叉测试定位故障源
