光纤分布式数据接口未响应的常见原因与排查方法
故障现象描述
光纤分布式数据接口（如FDDI、光纤以太网等）出现“未响应”时，通常表现为：
- 设备间无法传输数据或通信中断
- 接口指示灯异常（如熄灭、红色闪烁）
- 网络性能骤降或完全中断
- 设备日志中出现链路错误或光模块告警
可能原因分析
| 故障类别 | 典型原因 | 排查优先级 |
|---|---|---|
| 物理层问题 | 光纤折断/弯曲过度、连接器被墙/损坏、光模块故障、光纤类型不匹配（单模/多模） | 高 |
| 设备配置错误 | 接口速率/双工模式不匹配、VLAN划分错误、端口关闭或禁用 | 中 |
| 光学参数异常 | 发送/接收光功率过低、信噪比差、波长不匹配 | 中 |
| 设备硬件故障 | 接口板卡损坏、电源故障、散热不良导致器件过热 | 中 |
| 协议或软件问题 | 链路协商失败、SFP模块兼容性问题、固件版本不匹配 | 低 |
系统性排查步骤
-
检查物理连接
- 确认光纤两端连接器（LC/SC等）清洁无被墙
- 观察光纤是否有肉眼可见的弯折或断裂
- 使用光纤检测器（如红光笔）验证光路连通性

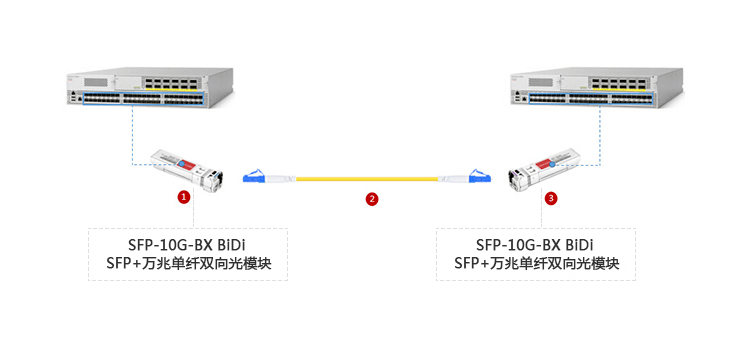

- 检查光模块型号是否匹配设备要求（单模/多模、波长、速率）
验证设备状态
- 查看接口指示灯状态（正常应为绿色常亮或闪烁）
- 通过命令行（如
show interface）检查端口状态 - 对比两端设备的光功率值（正常范围：-8~-27 dBm）
测试光学参数
| 参数 | 正常范围 | 异常影响 |
|—————-|——————–|——————————|
| 发送光功率 | -1~+3 dBm | 过高可能损坏光模块 |
| 接收光功率 | -8~-27 dBm | 低于-27 dBm可能导致丢包 |
| 信噪比（OSNR） | >20 dB | 过低会引发误码率上升 |核对配置参数
- 确保两端接口速率/双工模式一致（如1G/10G全双工）
- 检查VLAN划分是否允许通信
- 禁用可能存在的流控或风暴控制功能
替换测试
- 交叉替换光模块确认是否硬件故障
- 使用备用光纤排除线缆问题
- 重启相关设备并更新固件至最新版本
典型解决方案表
| 故障原因 | 解决措施 |
|---|---|
| 光纤连接器脏污 | 使用无水酒精和专用棉签清洁连接器端面，避免触摸光纤表面 |
| 光功率过低 | 调整发射端参数，更换高灵敏度光模块，或缩短光纤距离 |
| 接口速率不匹配 | 统一配置两端接口速率（如强制设置为1Gbps或10Gbps） |
| 光模块兼容性问题 | 更换为原厂认证的光模块，检查设备固件对第三方模块的支持情况 |
| 光纤类型错误（单模/多模） | 更换匹配的光纤类型，单模模块使用单模光纤（通常为黄色），多模使用多模光纤（橙色） |
相关问题与解答
Q1：如何快速判断光纤链路是否物理连通？
A1：可通过以下方法验证：
- 使用红光笔照射光纤一端,观察另一端是否有红光射出（适用于多模光纤）
- 通过OTDR（光时域反射仪）测试光纤损耗和断点位置
- 检查两端设备光功率读数,若接收功率显示为
N/A或极低值，则可能存在链路中断
Q2：FDDI网络中出现间歇性丢包，可能是什么原因？
A2：常见原因包括：
- 光纤接头松动或氧化导致信号衰减波动
- 光功率接近设备灵敏度阈值（如-27 dBm临界值）
- 网络存在环路或广播风暴
- 设备散热不良导致光模块工作异常
建议优先检查物理连接稳定性，并启用流量监控定位丢包
