光纤通信专用网络怎么搭建
需求分析与规划
明确应用场景
- 确定网络用途（如企业内网、数据中心互联、工业控制等）
- 评估覆盖范围、节点数量、传输距离
- 计算所需带宽（如10G/40G/100G）

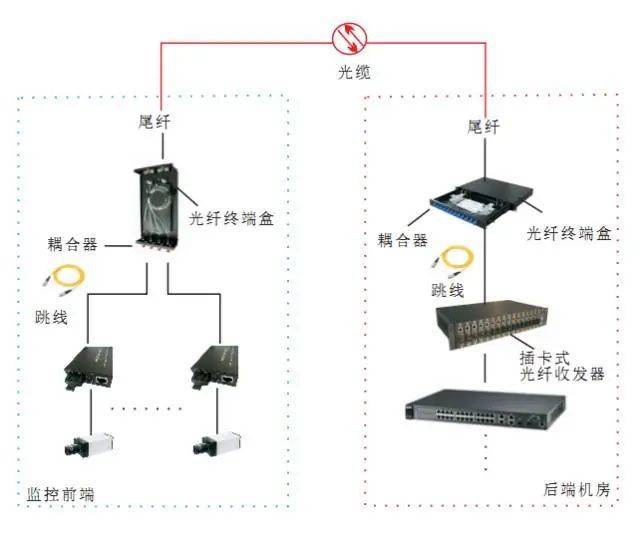

网络拓扑设计
- 常见拓扑：星型、环型、总线型、双归余构
- 根据可靠性需求选择拓扑（如环型拓扑支持自愈）
核心组件与设备选型
| 组件 | 功能说明 |
|---|---|
| 光模块 | 转换电信号与光信号（需匹配波长、速率、距离） |
| 光纤交换机/路由器 | 实现光纤链路的交换与路由（支持SFP+/QSFP+等接口） |
| OLT/ONU | 无源光网络（PON）中的核心局端设备与终端设备（适用于接入层） |
| 光纤配线架 | 管理光纤跳线与主干光缆的连接（含熔接盘、适配器面板） |
| 光功率计/OTDR | 测试光纤链路损耗、断点定位（OTDR用于长距离故障诊断） |
传输介质选择
光纤类型
- 单模光纤：长距离（>10km）、高速率（10G+），用于骨干网
- 多模光纤：短距离（<500m）、低成本，适用于机房内互联
光缆结构
- 室内光缆：PVC外皮，灵活易弯折
- 室外光缆：PE护套+钢铠，防水防鼠咬
- 分支光缆：含多个光纤分支，适合多节点接入
安装与调试
光纤布放
- 弯曲半径 > 光纤直径30倍
- 避免缠绕、挤压，使用光纤走线槽/管道保护
熔接与测试
- 使用光纤熔接机焊接主干光缆，熔接损耗 <0.02dB
- 测试光衰：两端用光功率计测量，确保链路损耗在允许范围内（如10km单模链路≤3dB）
设备配置
- 交换机端口绑定光模块速率/双工模式
- 配置VLAN、路由协议（OSPF/BGP）实现跨区域通信
- 启用SNMP监控光模块状态、链路质量
典型组网方案
企业园区光纤网络
| 层级 | 设备示例 | 功能 |
|---|---|---|
| 核心层 | 华为S12700光纤交换机 | 汇聚各区域流量，支持MLAG横向堆叠 |
| 汇聚层 | H3C S6850-HI交换机 | 连接接入层设备，划分VLAN |
| 接入层 | 中兴F460-GPON OLT | 为终端用户提供千兆/万兆接入 |
数据中心互联（DCI）
- 技术方案：波分复用（WDM）+ 单模光纤
- 优势：单根光纤承载多波长信号，节省光缆资源
- 关键设备：Cisco ONS-15456 MSTP平台、Muxdemux波分复用器
维护与故障处理
日常维护
- 定期清洁光模块金手指、光纤适配器
- 检查光缆标签完整性，更新电子配线表
常见问题解决
| 故障现象 | 可能原因 | 处理方案 |
|——————–|—————————|—————————————|
| 链路丢包严重 | 光模块不匹配/光纤老化 | 更换光模块、测试光衰并更换光纤 |
| 交换机端口DOWN | 光纤弯曲过度/熔接点损坏 | 检查光纤曲率、用OTDR定位断点并熔接 |
相关问题与解答
Q1：搭建100公里的长距离光纤网络需要哪些特殊设备？
A：需采用以下方案：
- 使用单模光纤（如G.652.D）+ 1550nm波长光模块
- 部署光放大器（如EDFA）补偿信号衰减
- 选用支持长距的光模块（如100G PSM4 QoS140）
- 配置色散补偿模块（DCM）优化信号质量
Q2：如何判断光纤链路中的故障是设备问题还是光纤问题？
A：通过以下步骤排查：
- 替换法：更换测试正常的光模块/光纤，观察故障是否消失
- 分段测试：用光功率计逐段测量光衰，定位高损耗区间
- 日志分析：查看设备告警日志（如LOS/LOF告警指向光纤问题
