光电图像技术及应用

admin
行业动态
2025-04-22
2

光电图像技术

光电图像技术是一种融合了光学、电子学以及计算机科学等多学科知识的综合性技术，它主要涉及到将光学图像信息通过光电转换器件转化为电信号，再经过一系列的处理与分析，从而实现对图像的获取、处理、存储以及应用等操作。

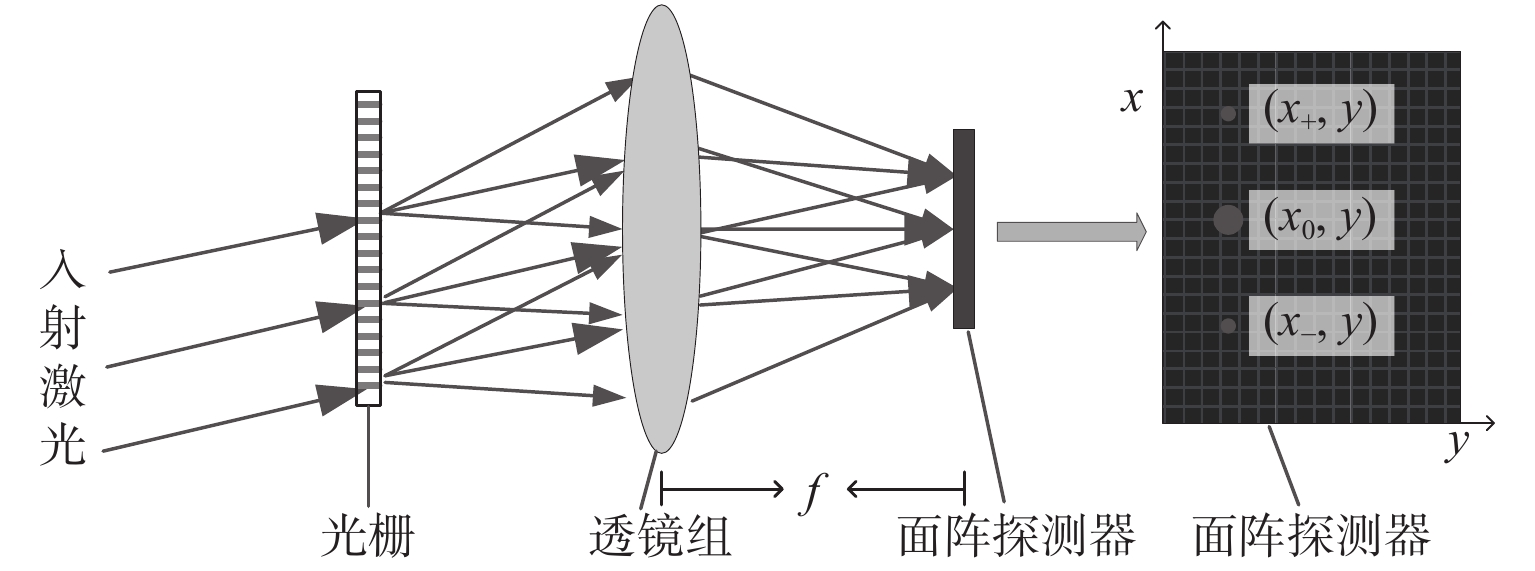

光电图像技术及应用第1张

（一）基本原理

光电转换：基于光电效应，当光线照射到光电探测器（如电荷耦合器件CCD或互补金属氧化物半导体CMOS传感器）表面时，光子能量被探测器吸收，产生光生载流子（电子空穴对），进而形成与光照强度对应的电信号，在可见光范围内，硅基的CCD传感器能够对不同波长的光线进行感应,将光学图像转换为模拟电信号。
图像采集：通过光学镜头将目标场景的光线聚焦到光电探测器上，探测器按照一定的阵列排列，对光线进行空间采样，将二维的光学图像转换为一维的电信号序列，这些电信号序列经过模数转换（ADC）后变成数字信号，以便后续的处理，比如数码相机中的镜头将外界景物成像在CCD或CMOS传感器上,完成图像的初步采集。
信号处理：采集到的数字图像信号往往包含噪声、对比度不足等问题，需要进行各种处理，常见的处理包括滤波去噪，如采用中值滤波、高斯滤波等方法去除图像中的椒盐噪声或高斯噪声；图像增强，通过直方图均衡化等技术提高图像的对比度和清晰度；还有图像复原，利用逆滤波等手段尝试恢复图像原本的面貌，纠正因光学系统像差、运动模糊等因素导致的图像退化。

（二）技术组成部分

光学系统
- 镜头：起到聚焦光线的作用，不同类型的镜头（如广角镜头、长焦镜头、微距镜头等）适用于不同的拍摄场景，决定了成像的视野范围、景深等参数，广角镜头可以拍摄广阔的风景,而长焦镜头适合拍摄远处的物体。
- 滤光片：用于选择性地透过特定波段的光线，比如在彩色摄影中，通过红、绿、蓝三色滤光片依次对同一场景成像，获取三基色的图像信息，然后合成彩色图像；在红外成像中,会使用红外滤光片来获取物体的红外辐射图像。
光电探测器
- CCD（电荷耦合器件）：具有分辨率高、灵敏度高、噪声低等优点，曾经在高端成像领域广泛应用，如专业数码相机、天文观测望远镜等，它的工作原理是通过在半导体衬底上形成势阱，收集光生电荷,然后通过电荷转移的方式将信号读出。
- CMOS（互补金属氧化物半导体）：随着技术的发展，CMOS传感器逐渐普及，它具有功耗低、集成度高、成本低等优势，广泛应用于手机摄像头、普通数码相机等，其每个像素单元都包含光电转换、信号放大和读出电路,能直接输出数字信号。
图像处理算法与软件
- 基本算法：包括图像的点运算（如亮度调整、对比度拉伸等）、几何变换（如图像的旋转、缩放、平移等）以及图像分割（将图像划分为不同的区域，以便对特定目标进行分析）等,通过阈值分割可以将图像中的前景目标和背景分离开来。
- 高级算法：如深度学习算法在图像识别、分类、目标检测等方面的应用，卷积神经网络（CNN）可以自动提取图像的特征，实现对图像内容的高精度识别，像在人脸识别、自动驾驶中的物体识别等场景发挥重要作用。
显示与存储设备
- 显示器：将处理后的图像信号转换为可视的光学图像，常见的有液晶显示器（LCD）、有机发光二极管显示器（OLED）等,它们通过控制像素的亮度和颜色来呈现图像。
- 存储设备：用于保存图像数据，包括硬盘、闪存等，图像文件通常以不同的格式（如JPEG、PNG、RAW等）存储，每种格式在压缩方式、色彩深度、是否保留原始图像信息等方面有所不同。

光电图像技术的应用领域

（一）工业检测

零部件尺寸测量：利用高精度的光电图像采集系统，对工业生产中的零部件进行成像，通过图像处理算法精确测量零部件的尺寸、形状等参数，判断是否符合加工要求，例如在汽车发动机缸体的生产中，通过机器视觉系统对缸体的孔径、活塞槽尺寸等进行快速准确测量,相比传统的人工测量大大提高了效率和精度。
表面缺陷检测：对产品表面进行成像，通过分析图像特征识别表面的划痕、裂纹、孔洞等缺陷，比如在钢板生产过程中，利用光电图像技术可以实时检测钢板表面的瑕疵，及时发现问题并进行调整,保证产品质量。

（二）医疗影像

X光成像：X光穿过人体组织后，被探测器接收形成图像，由于不同组织对X光的吸收程度不同，从而在图像上呈现出不同的灰度对比，帮助医生观察骨骼、肺部等内部结构，诊断骨折、肺炎等疾病。
核磁共振成像（MRI）：利用强磁场和射频脉冲使人体内部的氢原子核发生共振，产生信号，经过光电转换和复杂的图像重建算法，生成高分辨率的人体内部结构图像，对软组织的病变（如脑部肿瘤、脊髓损伤等）诊断具有重要价值。
超声成像：通过超声波在人体组织中的反射和传播特性，探头接收回波信号并转换为电信号，再经过处理形成图像，常用于孕期检查、心脏疾病诊断等，观察胎儿发育情况、心脏瓣膜运动等。

（三）安防监控

视频监控：在公共场所、企事业单位等安装摄像头，通过光电图像技术实时采集视频图像，利用智能分析算法对视频中的人员行为、物体运动等进行监测，实现载入检测、异常行为报警等功能，例如在银行ATM机区域，当有人员长时间徘徊或有异常遮挡摄像头等行为时,系统能及时发出警报。
人脸识别门禁系统：采集人员的面部图像，通过人脸识别算法与数据库中的授权人员信息进行比对，只有匹配成功的人员才能通过门禁，提高了场所的安全性和通行管理效率，广泛应用于写字楼、小区等出入口。

（四）航空航天

卫星遥感成像：卫星搭载各种光电传感器，对地球表面进行大面积成像，获取地形地貌、植被覆盖、城市布局等信息，用于地理测绘、资源勘探、环境监测等领域，例如通过分析不同时期卫星遥感图像中森林面积的变化,评估森林砍伐或植被恢复情况。
航空摄影测量：在飞机上利用光学相机或合成孔径雷达（SAR）等设备对地面进行摄影测量，绘制精确的地图，为城市规划、交通建设等提供基础地理数据，同时也可以用于灾害评估，如在地震、洪水等灾害后快速获取灾区的影像资料,辅助救援和重建工作。

（五）农业领域

作物生长监测：通过安装在农田上方的摄像头或无人机搭载的光电成像设备，定期采集农作物的图像，分析作物的色泽、株高、病虫害情况等，根据图像信息指导灌溉、施肥、病虫害防治等农事操作，实现精准农业，例如当发现大片农作物叶片发黄时,可能提示需要施肥或存在病虫害隐患。
果实采摘机器人视觉系统：利用光电图像技术识别果实的位置、大小、成熟度等，引导机械臂准确地采摘果实，提高采摘效率和准确性，减少人工成本,尤其在一些大型果园或温室种植中具有广阔的应用前景。

光电图像技术的优势与挑战

（一）优势

高分辨率成像：能够获取非常细腻的图像细节，无论是微观层面的细胞结构观察，还是宏观层面的卫星遥感大范围成像，都可以达到很高的分辨率,为后续的分析和处理提供了丰富的信息基础。
实时性：随着硬件性能的提升和算法的优化，现代光电图像系统可以实现高速的图像采集和处理，满足很多实时性要求较高的应用场景，如安防监控中的实时报警、自动驾驶汽车的实时路况识别等。
非接触式检测：不需要直接接触被测物体就可以获取其图像信息，避免了对物体的损坏或干扰，在一些特殊环境（如高温、高压、有毒等）下也能正常工作,比如在钢铁冶炼过程中对高温钢水液面的检测。
信息丰富：一幅图像包含了众多关于目标对象的信息，如形状、颜色、纹理等，通过不同的图像处理和分析方法可以从多个角度挖掘这些信息,实现对目标的全面认知。

（二）挑战

环境适应性：在不同的光照条件（如强光、弱光、复杂光谱环境）、天气状况（如雾、雨、雪）下，图像质量会受到很大影响，如何保证系统在这些恶劣环境下依然能够稳定准确地获取和处理图像是一大挑战，例如在大雾天气，由于光线散射，成像清晰度大幅下降,需要采用特殊的图像增强和复原算法来改善。
大数据量处理：高分辨率的图像往往伴随着巨大的数据量，对存储设备和数据处理能力提出了较高要求，尤其是在实时处理场景中，如何在有限的硬件资源下快速有效地处理海量图像数据是一个难题，例如在高清视频监控中，长时间的录像会产生大量的数据,需要高效的压缩和存储方案以及快速的数据分析算法。
成本因素：一些高端的光电图像设备（如高精度的科研级相机、先进的医学影像设备等）价格昂贵，限制了其在一些预算有限的场合的应用推广，同时配套的软件开发、系统集成等也需要投入一定的成本。
