光纤型X射线图像增强传感器详解
基本概念

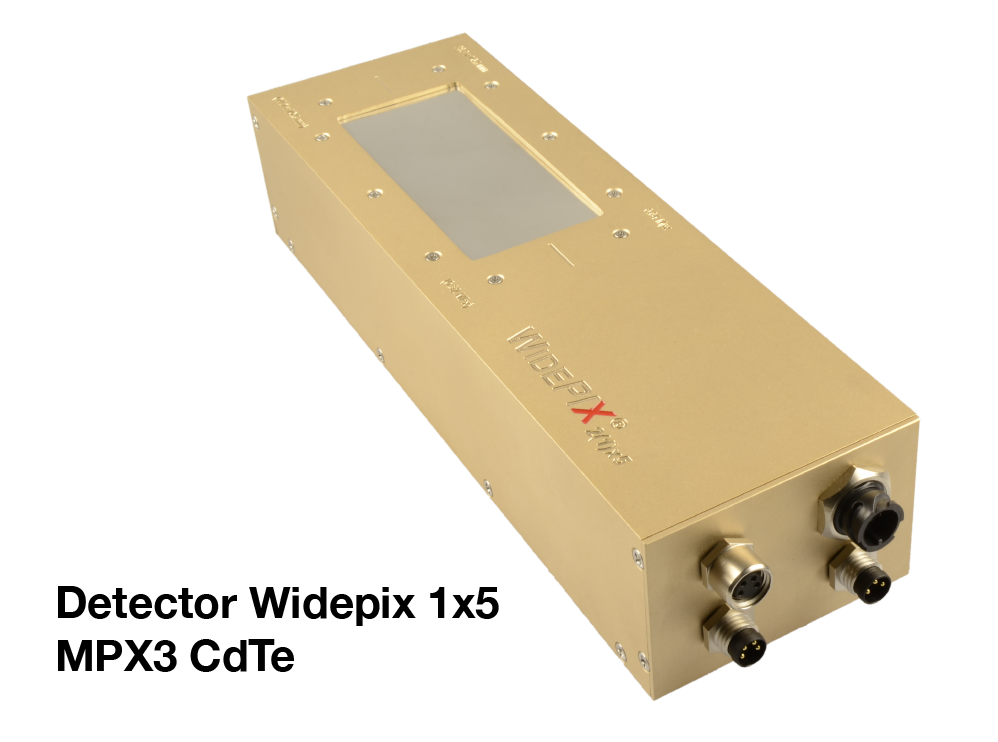

光纤型X射线图像增强传感器是一种结合光纤传像技术与X射线探测功能的先进成像器件,它利用光纤面板的高效传像特性，将X射线转换为可见光图像，并通过后续的光电转换和信号处理，实现对X射线图像的增强与数字化输出。
结构组成
| 组件 | 功能描述 |
|---|---|
| 光纤面板 | 由大量直径微米级的光纤紧密排列构成，实现图像的空间分辨率传递 |
| 闪烁体层 | 将入射X射线转换为可见光光子（如CsI:Tl、GOS等材料） |
| 光电转换层 | 将可见光信号转换为电信号（如光电二极管阵列或CCD/CMOS） |
| 信号处理单元 | 对电信号进行放大、数字化和图像重建 |
工作原理
X射线转换阶段
入射X射线穿过闪烁体层时产生光电效应，将辐射能量转化为波长约400-600nm的可见光光子，形成与原X射线强度分布对应的光学图像。光纤传输阶段
光纤面板通过全反射原理传输光子，保持图像的空间对应关系，典型光纤直径为5-10μm，数值孔径(NA)约0.5-0.6，可保证>5lp/mm的空间分辨率。
光电转换阶段
采用PIN型光电二极管阵列或低噪声CCD/CMOS芯片，将光学图像转换为电信号，典型转换效率可达80%以上，量子噪声<1电子/像素。
核心优势
| 特性 | 传统平板探测器 | 光纤型传感器 |
|---|---|---|
| 空间分辨率 | ≤3lp/mm | ≥5lp/mm |
| 响应速度 | ms级 | μs级 |
| 辐射硬度 | 中等 | 高（光纤耐辐照） |
| 制造成本 | 高 | 中等 |
| 柔性适配性 | 差 | 优（可弯曲设计） |
关键技术参数
| 参数指标 | 典型值范围 |
|---|---|
| 探测效率 | 60-85% |
| 动态范围 | ≥16bit |
| 暗电流 | <0.1nA/cm² |
| 工作温度 | -20~+60℃ |
| 帧率 | 30-100fps |
| MTBF（平均无故障时间） | >10^5小时 |
典型应用场景
医疗诊断领域
- 数字X射线摄影（DR）系统
- 介入手术实时成像
- 牙科三维成像设备
- 移动式床边诊断仪
工业检测领域
- 集成电路封装检测
- 航空航天复合材料缺陷分析
- 石油化工管道焊缝检测
- 食品安全异物检测
技术发展趋势
- 纳米光纤技术：开发直径<3μm的纳米光纤阵列，提升空间分辨率至10lp/mm量级
- 新型闪烁材料：研究CdZnTe等高原子序数半导体材料，提高X射线吸收效率
- 多模融合传感：集成温度/压力等多参数传感功能，实现综合诊断
- 人工智能优化：应用深度学习算法进行图像去噪和缺陷识别
相关问题与解答
Q1：光纤型X射线传感器与传统非晶硒平板探测器相比有何优势？
A1：主要优势体现在三个方面：①更高的空间分辨率（5-10lp/mm vs 3-4lp/mm）②更快的响应速度（μs级vs ms级）③更好的辐射耐受性，光纤传感器采用模块化设计，维护成本降低40%以上，特别适合需要高频次检测的工业场景。
Q2：如何提升光纤型传感器在低剂量X射线下的成像质量？
A2：可通过以下技术改进：①采用多层结构闪烁体（如GOS+CsI复合层）提升光子产额②优化光纤表面镀膜工艺，降低界面反射损失③应用EMCCD（电子倍增电荷耦合器件）增强微弱信号④结合AI降噪算法，在保持0.1mGy低剂量下仍能获得诊断级图像
