光纤存储交换机光模块
定义

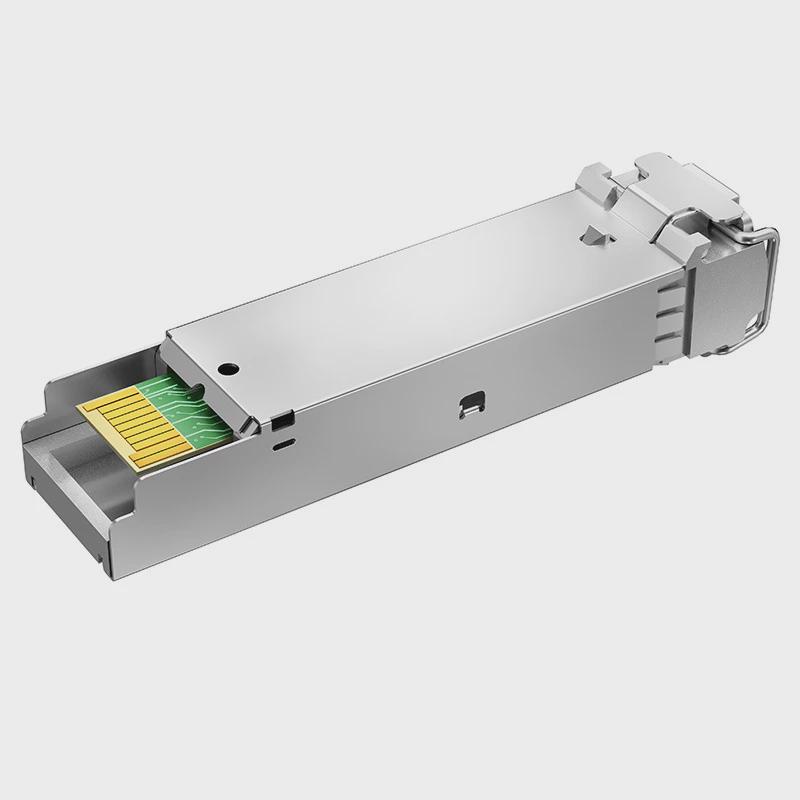

光纤存储交换机光模块是用于光纤存储网络中,实现光电信号转换的关键部件，它在存储设备（如磁盘阵列、磁带库等）与光纤存储交换机之间建立高速、可靠的光纤连接，保障数据的有效传输，满足存储系统对高带宽、低延迟和远距离传输的需求。
组成部分
| 组成部分 | 功能描述 |
|---|---|
| 光芯片 | 实现光信号的产生（发射端）和接收（接收端），是光模块的核心光学元件，负责将电信号转换为光信号（发射时）以及将接收到的光信号转换为电信号。 |
| 电芯片 | 处理电信号相关功能，包括信号的编码、解码、时钟恢复等，确保电信号与光信号之间的准确转换和稳定传输，与光芯片协同工作实现光电转换的整体流程。 |
| 光学组件 | 包含透镜、滤波器等，用于聚焦、调整光路，优化光信号的传输质量，减少信号损失和反射，提高光耦合效率，保证光信号在光纤与光芯片之间的高效传输。 |
| 外壳 | 为光模块提供机械保护和电磁屏蔽，使其能够适应不同的工作环境，同时保证光学和电气部件的稳定性，还具备散热功能，有助于维持光模块的正常工作温度。 |
| 接口 | 通常为标准的光纤接口（如 LC、SC 等），用于与光纤跳线连接，实现与其他光纤存储设备的物理连接，确保光信号能够准确地接入存储网络。 |
分类
（一）按封装形式
| 封装形式 | 特点 |
|---|---|
| SFP（Small Form-factor Pluggable） | 体积小巧，易于插拔，广泛应用于千兆位和万兆位的光纤存储网络，成本相对较低，适用于大多数企业级存储环境。 |
| XFP（10 Gigabit Small Form-factor Pluggable） | 专为 10Gbps 高速传输设计，具有更高的性能，但体积相对较大，功耗较高，常用于对带宽要求极高的核心存储网络。 |
| QSFP（Quad Small Form-factor Pluggable） | 集成了四个收发通道，可实现 40Gbps 甚至更高速率的并行传输，密度高，适合构建高密度的存储网络架构，但价格相对较贵。 |
（二）按传输速率
| 传输速率 | 适用场景 |
|---|---|
| 1Gbps | 适用于小型企业或部门级的存储网络，对带宽要求不高，如普通的文件存储、备份等应用。 |
| 10Gbps | 满足中大型企业的存储需求，可支持大规模的数据库、虚拟化环境等对带宽敏感的应用，是当前主流的存储网络速率选择之一。 |
| 40Gbps 及以上 | 主要应用于大型数据中心、高性能计算集群等对存储带宽要求极高的场景，能够快速处理海量数据的传输和存储操作。 |
（三）按传输距离
| 传输距离 | 类型 | 特点 |
|---|---|---|
| 短距（如几百米以内） | 多模光模块 | 使用多模光纤，成本较低，适用于机房内或近距离的存储设备连接，传输距离受限于多模光纤的特性和光模块的功率。 |
| 中长距（如几公里到几十公里） | 单模光模块 | 采用单模光纤，传输距离远，信号衰减小，可用于城市范围内或较远距离的存储网络连接，但价格相对多模光模块较高。 |
技术参数
（一）波长范围
常见的波长范围有 850nm、1310nm 和 1550nm 等，不同的波长适用于不同的光纤类型和传输距离，850nm 常用于多模光纤的短距离传输，1310nm 和 1550nm 则更多用于单模光纤的长距离传输。
（二）传输速率
如上述分类中提到的 1Gbps、10Gbps、40Gbps 等，决定了数据在光纤存储网络中的传输速度，直接影响存储系统的读写性能和数据处理能力。
（三）传输距离
从几十米到上百公里不等,取决于光模块的功率、光纤类型以及波长等因素，在选择光模块时，需要根据实际存储网络的拓扑结构和距离要求来确定合适的传输距离参数。
（四）功耗
通常以毫瓦（mW）为单位，较低的功耗有助于降低存储系统的整体能耗，减少散热需求，提高系统的可靠性和稳定性，尤其在大规模存储环境中，功耗是一个重要的考虑因素。
（五）工作温度
一般在 0℃至 70℃之间，部分工业级光模块可适应更宽的温度范围，工作温度范围决定了光模块在不同环境条件下的稳定性和可靠性，确保其在各种机房或数据中心环境中正常运行。
应用场景
（一）数据中心存储网络
在大型数据中心中,光纤存储交换机光模块用于连接服务器、存储阵列和存储交换机，构建高性能、高可靠的存储网络基础设施，它能够支持大量数据的高速传输和存储，满足云计算、大数据、虚拟化等应用对存储带宽和延迟的严格要求，确保数据中心的高效运行和数据的安全性。
（二）企业级存储系统
对于企业的存储区域网络（SAN），光纤存储交换机光模块可实现企业内部不同部门或分支机构的存储设备互联互通，方便数据的集中管理、备份和共享，无论是企业的业务数据存储、数据库应用还是灾难恢复系统，光模块都能提供稳定的光纤连接，保障数据传输的流畅性和准确性。
（三）云计算存储环境
在云计算服务提供商的存储架构中,光纤存储交换机光模块扮演着关键角色，它能够将众多云服务器与分布式存储系统连接起来，实现海量云存储资源的灵活调配和高效访问，通过高速光纤链路，用户可以快速获取云端的存储数据，支持各种云服务应用的稳定运行，如云主机、云存储、云数据库等。
常见问题与解答
问题 1：光纤存储交换机光模块如何判断是否兼容不同的存储设备？
解答：首先要查看光模块的封装形式、传输速率、波长等基本参数是否与存储设备和光纤存储交换机的要求相匹配，关注光模块的厂商兼容性列表，有些厂商的光模块可能经过特定测试，能更好地适配某些品牌的存储设备，还可以参考存储设备的用户手册或技术规格说明书，其中会明确指出支持的光模块类型和参数范围，在实际使用中，如果插入光模块后存储设备无法正常识别或通信异常，可能是兼容性存在问题，需要进一步检查或更换合适的光模块。
问题 2：光纤存储交换机光模块出现故障如何解决？
解答：首先检查光模块的外观是否有损坏，如光纤接口是否清洁、有无弯折或断裂等情况，可以使用专业的光模块测试工具检测光模块的发光功率、接收灵敏度等关键参数是否正常，如果参数异常，可能是光模块内部的光学或电气元件损坏，需要联系厂商进行维修或更换，检查光纤链路的连接是否正确，包括光纤跳线的类型、长度是否符合要求，以及连接头是否松动等，还要查看存储设备和光纤存储交换机的相关日志，看是否有与光模块相关的错误提示信息，根据这些信息来定位和解决问题，如果是由于配置错误导致的问题，需要重新检查和调整存储网络的配置
