光电成像及图像处理技术
光电成像及图像处理技术

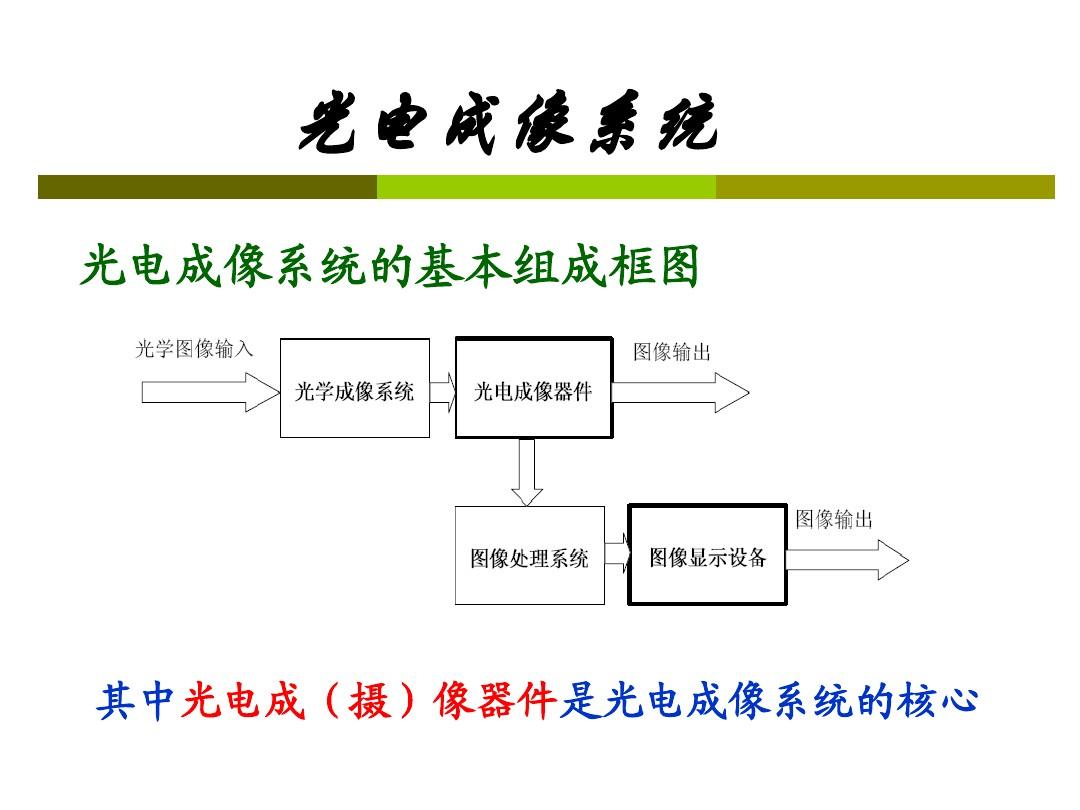

光电成像原理
- 光电效应：当光子照射到某些物质（如半导体）表面时，能够激发出电子，形成电子 空穴对，这一过程是光电成像的基础，基于此原理,光电探测器将光信号转换为电信号。
- 光电探测器：
- 电荷耦合器件（CCD）：由许多光敏像元组成，在光照下产生电荷，通过电荷转移方式输出信号，具有分辨率高、噪声低等优点,常用于高端成像设备。
- 互补金属氧化物半导体（CMOS）：集成了多种功能模块，如光电转换、信号放大、模数转换等，具有低功耗、高速读取等特点,广泛应用于消费级电子设备。
图像处理基础
- 数字图像表示：数字图像由像素矩阵构成，每个像素包含亮度（灰度）或颜色信息，常见图像格式有 RGB（红绿蓝）三通道彩色图像和灰度图像。
- 基本处理方法：
- 图像增强：通过直方图均衡化、滤波等操作，改善图像对比度、清晰度，突出感兴趣区域，直方图均衡化可拉伸图像灰度分布,使暗部细节更清晰。
- 图像复原：针对图像退化原因（如运动模糊、噪声被墙），采用逆滤波、维纳滤波等方法恢复原始图像。
- 图像分割：将图像划分为不同区域或对象，常用方法有阈值分割（基于灰度差异）、边缘检测（如 Sobel、Canny 算子）结合区域生长等。
- 特征提取：提取图像中的关键特征，如纹理特征（灰度共生矩阵）、形状特征（轮廓、矩不变量）等,用于目标识别与分类。
光电成像及图像处理的主要技术
- 光学系统设计：
- 镜头选型：根据应用场景选择合适焦距、光圈、视场角的镜头,影响成像范围与清晰度。
- 像差校正：通过光学设计软件优化镜头结构，减少球差、彗差、场曲等像差,提高成像质量。
- 照明技术：
- 均匀性设计：采用漫射板、积分球等装置，使照明光线均匀分布在被测物体表面,避免阴影干扰。
- 光源选择：依据被测物特性，选用合适波长、亮度的光源，如 LED 灯（节能、寿命长）、卤素灯（连续光谱）等。
- 图像采集控制：
- 曝光控制：调整曝光时间、光圈大小，确保图像不过曝或欠曝,获取合适亮度的图像。
- 增益控制：通过放大器调节图像信号强度，但过高增益会引入噪声,需权衡使用。
- 图像预处理算法：
- 去噪算法：中值滤波可有效去除椒盐噪声,高斯滤波对高斯噪声抑制效果好。
- 几何校正：利用仿射变换、透视变换等纠正图像旋转、平移、缩放等几何畸变。
应用领域
- 安防监控：利用高清摄像头进行光电成像，结合图像处理技术实现人脸识别、行为分析、目标跟踪,保障公共安全。
- 医疗影像：X 光、CT、MRI 等设备基于光电成像原理获取人体内部图像，通过图像处理辅助医生诊断疾病，如肿瘤检测、器官分割。
- 工业检测：在生产线上，对产品外观缺陷（如划痕、裂纹）进行光电成像检测，通过图像处理快速识别次品,保证产品质量。
- 航空航天：卫星遥感利用光电成像获取地球表面图像，经处理分析地形地貌、植被覆盖、城市变迁；航空摄影测量为地图绘制、城市规划提供数据。
相关问题与解答
问题 1：CCD 和 CMOS 传感器在光电成像中的主要区别是什么？
解答：CCD 传感器通过电荷转移方式输出信号，具有较高的分辨率和较低的噪声，但制造工艺复杂、功耗较高；CMOS 传感器集成度高，将多种功能集成在同一芯片上，具有低功耗、高速读取的优点，但传统上噪声相对较大，不过随着技术发展，其性能不断提升,在消费级市场占据主导地位。
问题 2：在图像处理中，如何选择适合的图像分割方法？
解答：如果图像目标与背景灰度差异明显，阈值分割简单高效；若目标边缘清晰，可先进行边缘检测再结合区域生长；对于纹理丰富的图像，可利用纹理特征进行分割；若涉及复杂场景、多目标，常采用基于机器学习或深度学习的语义分割方法，如卷积神经网络（CNN）进行精准分割，选择时需综合考虑图像特点、处理效率、精度要求等因素
