存储双活仲裁服务器连接图
存储双活仲裁服务器连接图及详解
存储双活架构
存储双活（Active-Active Storage）是一种高可用性架构，通过两个独立的存储集群同时对外提供服务，数据在两个集群间实时同步，仲裁服务器（Arbitration Server）是核心组件,用于解决数据冲突和协调双活节点的一致性。
核心组件与连接图

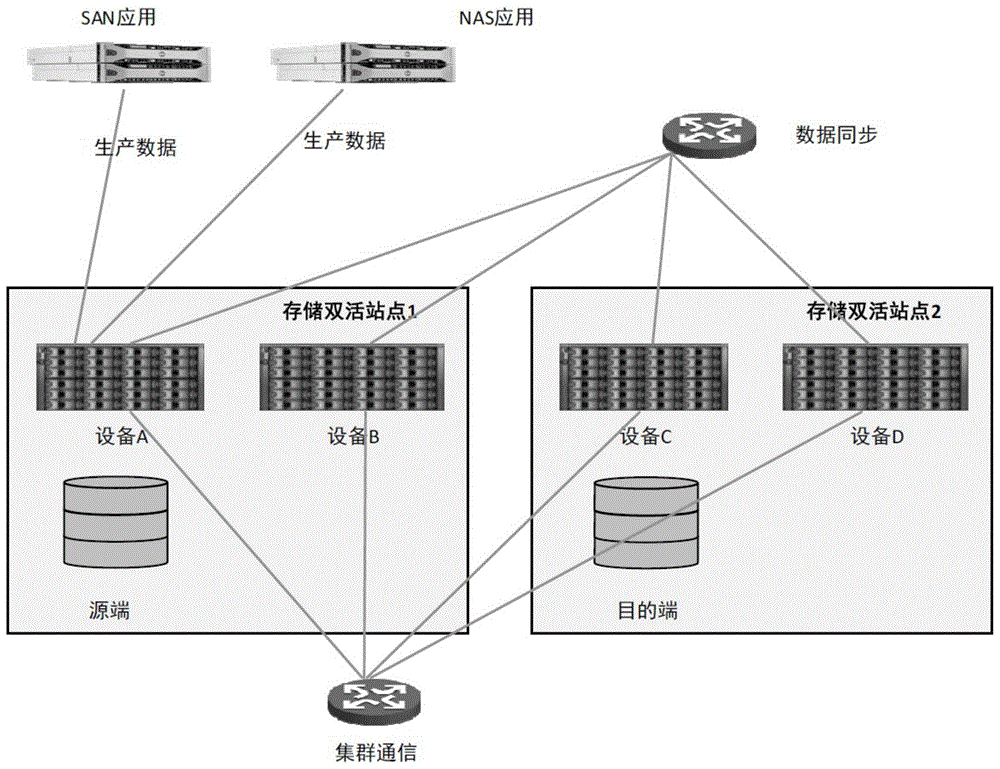

架构拓扑图
+-------------------+ +-------------------+
| 数据中心A | <-------> | 数据中心B |
| +-------------+ | | +-------------+ |
| | 存储节点A1 |---| | | 存储节点B1 |---|
| +-------------+ | | +-------------+ |
| | 存储节点A2 | | | | 存储节点B2 | |
| +-------------+ | | +-------------+ |
| 应用服务器 | | 应用服务器 |
+-------------------+ +-------------------+
^ ^
| |
+-------------------------------------+
| 仲裁服务器（Arbitration Server）|
+-------------------------------------+关键组件说明
| 组件 | 功能 | 连接方式 |
|---|---|---|
| 存储节点A/B | 提供存储服务，数据实时同步至对端节点 | 光纤/IP SAN、专用同步网络 |
| 应用服务器A/B | 业务访问入口，同时读写本地和远程存储节点 | 以太网、光纤通道 |
| 仲裁服务器 | 检测数据冲突、协调一致性、处理脑裂（Split-Brain）问题 | 心跳网络（TCP/UDP）、管理通道 |
| 数据同步网络 | 传输写入数据（如RDMA、iSCSI、NVMe-oF） | 低延迟、高带宽网络 |
| 心跳检测网络 | 监控存储节点健康状态，触发仲裁机制 | 独立冗余网络（如VRRP） |
仲裁服务器工作机制
冲突检测与仲裁策略
| 场景 | 仲裁策略 | 说明 |
|---|---|---|
| 数据写入冲突 | 时间戳优先（Last-Write-Wins） | 根据写入时间戳决定最终数据版本，避免数据不一致 |
| 网络分区（脑裂） | 多数表决（Quorum） | 依赖超过半数节点确认有效操作 |
| 仲裁服务器故障 | 冗余仲裁节点切换 | 通过主备或多活模式保证仲裁服务连续性 |
典型流程
- 数据同步：应用写入数据到本地存储节点,同步至对端节点。
- 冲突上报：若检测到两端数据不一致（如网络延迟导致重复写入）,存储节点将冲突信息发送至仲裁服务器。
- 仲裁决策：仲裁服务器根据策略（如时间戳）决定保留哪一份数据,并通知另一端修复。
- 状态同步：仲裁服务器定期接收心跳信号,判断节点健康状态。
关键技术指标
| 指标 | 说明 |
|---|---|
| RPO（恢复点目标） | <1秒（通过高速同步网络实现） |
| RTO（恢复时间目标） | 分钟级（仲裁服务器自动切换，业务无感知） |
| 网络延迟要求 | <5ms（跨数据中心同步延迟上限） |
| 仲裁响应时间 | <100ms（需硬件加速或专用仲裁协议） |
常见问题与解答
问题1：仲裁服务器故障如何处理？
解答：
- 冗余部署：采用主备或多活仲裁服务器组，通过虚拟IP或负载均衡自动切换。
- 本地缓存决策：短期内允许存储节点基于本地策略（如时间戳）自主仲裁，待仲裁服务器恢复后同步状态。
- 人工干预：在极端情况下,管理员可通过CLI或Web界面指定优先级节点。
问题2：如何测试存储双活架构的可靠性？
解答：
- 模拟网络分区：断开数据中心A与B的连接，观察仲裁服务器是否能正确处理脑裂。
- 强制冲突写入：在两端同时写入相同数据块，验证冲突检测和仲裁逻辑。
- 故障注入：随机关闭存储节点或仲裁服务器，检查业务连续性和数据一致性。
- 压力测试：高并发写入场景下测试同步延迟和仲裁响应时间。
