光电图像采集与分析技术

光电图像采集技术

核心器件：图像传感器

图像传感器是光电转换的核心部件,主要分为两类：

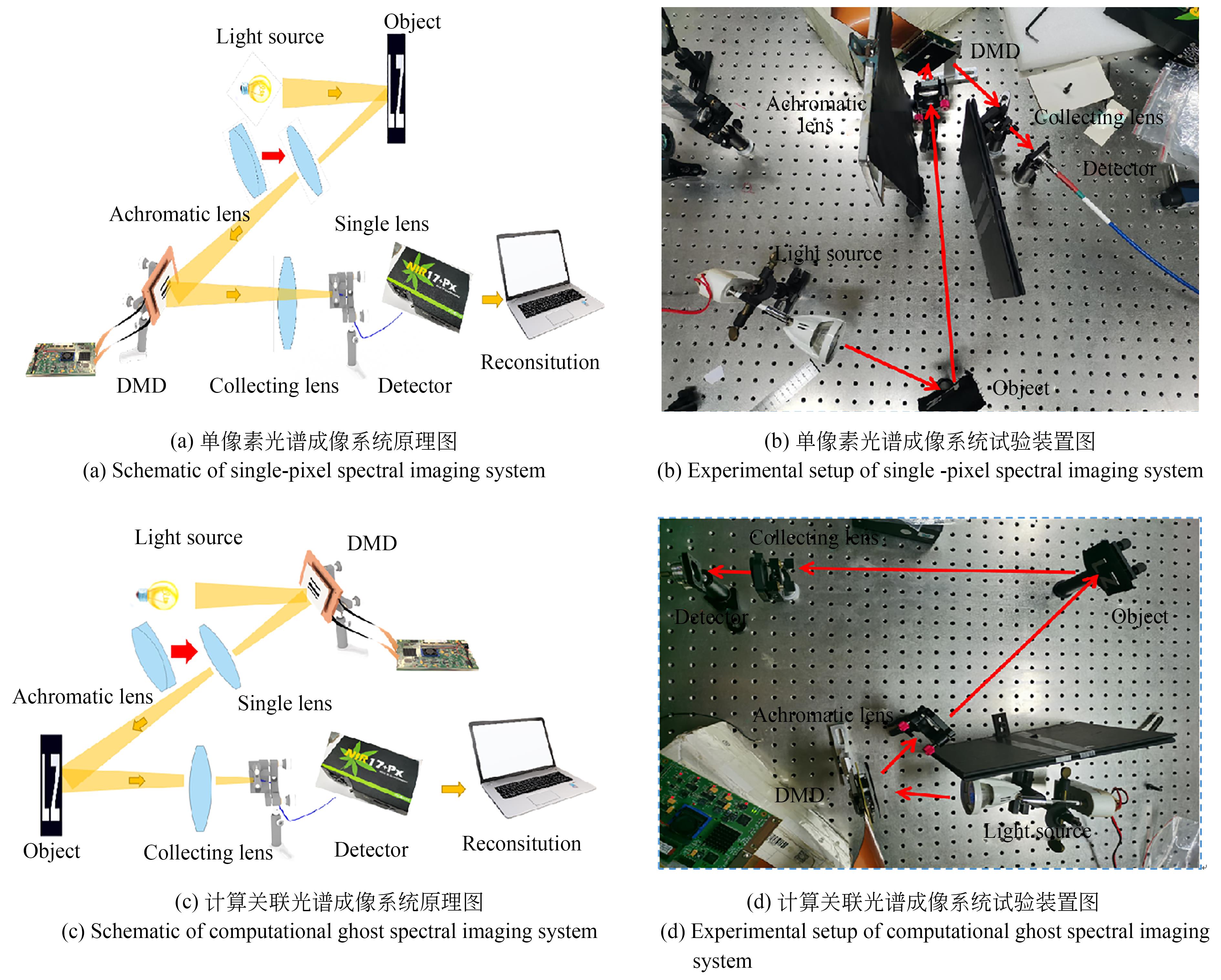

光电图像采集与分析技术 第1张

  • CCD（电荷耦合器件）：
    • 特点：高灵敏度、低噪声、适合高质量成像，但功耗高、成本高。
    • 应用场景：高端摄影、科学级成像。
  • CMOS（互补金属氧化物半导体）：
    • 特点：低功耗、高集成度、成本低，但噪声相对较高。
    • 应用场景：消费电子、监控设备。
对比维度 CCD CMOS
功耗 高 低
成本 高 低
速度 慢（需逐行扫描） 快（可全局快门）
噪声 低 较高

光学系统设计

  • 镜头选型：
    • 固定焦距镜头：结构简单，适用于固定距离场景（如流水线检测）。
    • 变焦镜头：灵活调整视野，适用于动态目标跟踪。
  • 光圈与景深：

    大光圈（小F值）：景深小，适合突出主体；小光圈（大F值）：景深大，适合全景成像。

照明控制

  • 照明方式：
    | 类型 | 特点 | 适用场景 |
    |—————|—————————————|————————–|
    | 正面照明 | 均匀照亮目标，避免阴影 | 平面物体检测 |
    | 背向照明 | 突出轮廓，适合透明/半透明物体 | 玻璃缺陷检测 |
    | 结构光照明 | 生成条纹/网格投影，辅助三维重建 | 人脸识别、三维测量 |
  • 光源选择：LED（节能、寿命长）、激光（高方向性）、卤素灯（连续光谱）等。

光电图像分析技术

图像预处理

  • 去噪：
    • 均值滤波：平滑噪声，但可能模糊边缘。
    • 中值滤波：保留边缘，去除椒盐噪声。
  • 增强：
    • 直方图均衡化：提升对比度，改善暗部细节。
    • Gamma校正：调整亮度分布，适应人眼视觉特性。

特征提取与目标识别

  • 传统算法：
    • 边缘检测：Sobel、Canny算子提取轮廓。
    • 形态学处理：膨胀、腐蚀操作用于分割或降噪。
  • 深度学习方法：
    • 卷积神经网络（CNN）：自动提取高层次特征，适用于复杂场景（如YOLO、ResNet）。
    • 分割网络：U-Net、Mask R-CNN用于精准定位目标边界。

典型分析流程

  1. 采集图像：通过传感器获取原始数据。
  2. 预处理：去噪、增强、几何校正。
  3. 特征提取：传统算子或深度学习提取关键信息。
  4. 分类/识别：SVM、决策树或CNN完成目标分类。
  5. 结果输出：标记目标位置、尺寸等参数。

应用案例

工业表面缺陷检测

  • 流程：
    • 使用高分辨率CMOS相机采集产品表面图像。
    • 通过阈值分割分离缺陷区域。
    • 形态学处理去除噪点,统计缺陷面积。
  • 关键技术：均匀照明设计、实时边缘检测算法。

医学影像分析（如X光片）

  • 流程：
    • 采用CCD传感器获取高动态范围图像。
    • 通过Hessian矩阵增强血管/病灶边缘。
    • 基于深度学习的分类器识别病变区域。
  • 挑战：低对比度、噪声干扰。

问题与解答

问题1：如何选择CCD与CMOS传感器？

解答：

  • CCD：优先用于对画质要求极高的场景（如显微镜成像、天文观测），但需接受高功耗和成本。
  • CMOS：适合大多数工业、消费场景，尤其是需要低功耗或高速拍摄的应用（如运动捕捉）。

问题2：如何应对复杂光照下的图像分析？

解答：

  • 硬件层面：采用自适应光源（如自动调光LED）或结构光投影，减少光照不均。
  • 算法层面：使用多尺度Retinex算法进行光照归一化，或通过深度学习模型（如U-Net）直接学习光照不变特征
