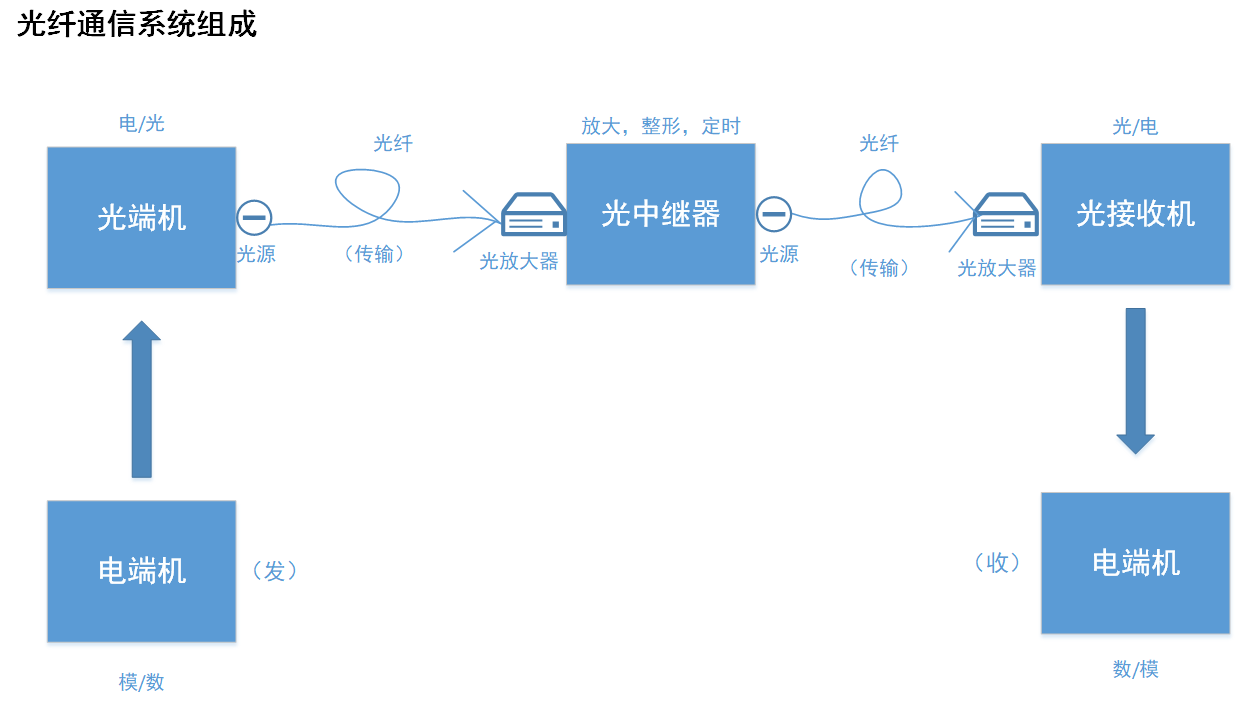

光纤网络的组成结构图
光纤网络核心组件
| 设备类型 | 典型设备 | 功能描述 | 部署位置 |
|---|---|---|---|
| 光终端设备 | OLT（光线路终端） | 完成电光转换、业务分发与管理 | 运营商机房 |
| ONU（光网络单元） | 实现用户侧光电转换、多业务接入 | 用户端（家庭/企业） | |
| 传输介质 | 单模光纤（G.652/G.657） | 长距离高速率信号传输（10G+） | 主干/分配网络 |
| 光分配单元 | 分光器（1xN型） | 实现光信号功率分配 | 光交箱/配线架 |
| 中继设备 | EDFA（掺铒光纤放大器） | 延长传输距离，补偿信号衰减 | 长距离干线传输节点 |
| 保护组件 | 光隔离器/环形器 | 防止光反射干扰，保障系统稳定性 | OLT/ONU接口处 |
分层架构体系
物理层
- 光纤光缆（骨干层/接入层）
- 光连接器（SC/LC/FC型接口）
- 光纤配线架（ODF）
数据链路层
- EPON/GPON协议栈
- WDM波分复用系统
- OAM（操作维护）通道
业务层
- VLAN划分与QoS配置
- 波长分配策略
- T-CONT/G-PON加密机制
典型拓扑结构
[OLT] —— (主干光纤) —— [分光器] —— (支线光纤) —— [ONU]
↑ ↑ ↑
[EDFA] [光交接箱] [ONT]关键技术参数
| 参数类别 | 指标说明 | 典型值 |
|---|---|---|
| 传输容量 | 单波长速率 | 1Gbps-100Gbps |
| 覆盖半径 | P2P最大传输距离 | 10km(G.652)+EDFA扩展 |
| 分光比 | 1:N功率分配比例 | 1:16/32/64 |
| 波长范围 | C波段（1530-1565nm） | ITU-T G.694.1标准 |
| 插入损耗 | 光器件信号损失 | <3dB（活动连接） |
问题与解答
Q1：单模光纤与多模光纤在FTTH场景中如何选择？
A：FTTH场景应选用单模光纤（G.652/G.657），因其芯径更细（9μm）、模间色散小，支持长距离传输（10km+），多模光纤（50/62.5μm）仅适用于短距接入（<2km）,常用于企业局域网。
Q2：为什么PON系统中需要设置光功率预算？
A：光功率预算需确保OLT发送光功率（+2~+7dBm）经分光器衰减后仍高于ONU接收灵敏度（-24~-8dBm），例如1:64分光比系统，总链路损耗=光纤损耗（0.3dB/km×20km）+分光损耗（18dB）+连接器损耗（3dB），需保证OLT输出功率-总损耗>ONU最低接收
