存储器地址线如何决定数据存储与读取效率？
存储器地址线用于传输CPU发出的地址信号，确定访问的存储单元位置，地址线数量决定可寻址空间大小，n条地址线支持2^n个存储单元寻址，如32位地址线可访问4GB空间，地址线宽度直接影响存储容量扩展能力，是存储器设计的关键参数之一。
什么是存储器与地址线？

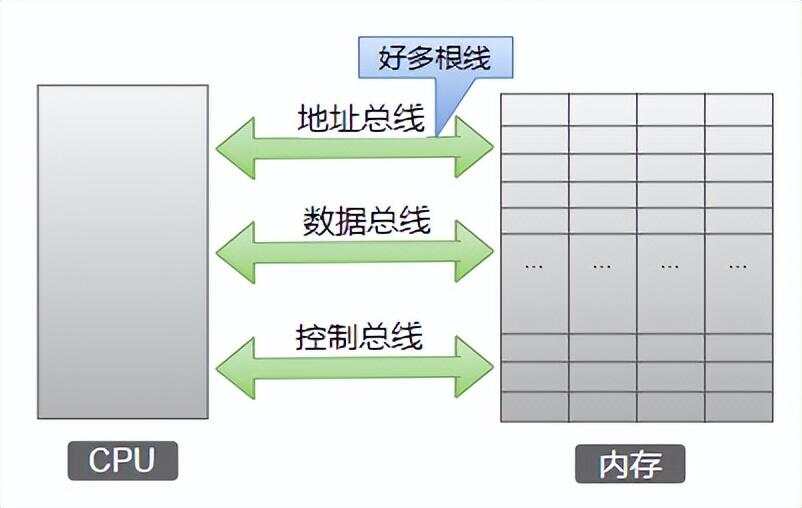

存储器是计算机系统中用于存储程序指令和数据的物理设备，例如内存条（RAM）、闪存（SSD）或只读存储器（ROM），而地址线（Address Bus）是CPU与存储器之间的通信通道，承担着“定位数据位置”的核心任务,地址线的数量直接决定了CPU能访问的存储空间大小。
地址线如何工作？
二进制寻址机制
每根地址线传输一个二进制位（0或1）,假设某存储器有N根地址线：
- 可寻址单元数 = (2^N)
- 示例：16根地址线 → (2^{16}=65,536)个独立存储单元
实际容量计算
每个存储单元通常包含8位（1字节）。
- 总存储容量 = (2^N times text{每个单元的位数})
- 举例：32根地址线的系统 → (2^{32} times 8text{位} = 4text{GB})
关键技术与演进
经典设计
早期计算机（如8086处理器）使用20根地址线，支持1MB内存（(2^{20}=1,048,576)单元）,这种设计受限于当时的制造工艺和成本。现代扩展技术
通过地址线复用和分页管理，64位系统理论上支持(2^{64})字节（16EB）的寻址能力,远超物理内存需求。- DDR4内存条通过双倍数据速率提升效率
- 虚拟内存技术将硬盘空间映射为逻辑地址
嵌入式系统优化
单片机（如ARM Cortex-M系列）采用内存映射I/O，将外设寄存器分配到地址空间,实现高效控制。
实际应用中的问题与解决方案
▶ 问题1：地址线数量不足？
- 场景：8位单片机仅有16根地址线（最大64KB），但需要连接128KB存储器
- 解决方案：采用Bank Switching技术，通过IO端口切换存储区块
▶ 问题2：信号完整性下降？
- 现象：高频下地址线出现串扰或延迟
- 解决方法：
- PCB布线时采用等长走线（Length Matching）
- 添加终端电阻（Termination Resistor）
技术参数与选型建议
在选择存储器或设计系统时需关注：
- 地址线宽度：决定最大支持内存容量
- 时序特性：如CAS延迟（CL值）影响数据读取速度
- 功耗指标：移动设备需优先考虑低电压（LPDDR）
参考文献
- William Stallings. 《计算机组成与体系结构》第11版，Pearson Education
- Micron Technology. “DRAM System Design Guide”, 2022年技术白皮书
- IEEE标准协会. IEEE 1394-2008高速总线规范
通过理解地址线与存储器的协同原理，开发者可以更高效地设计系统架构，普通用户也能深入认知电子设备的运行本质，在技术快速迭代的今天,这一基础概念仍然是数字世界的基石。
