如何利用D3.js高效操作外部SVG文件实现动态可视化？

admin
行业动态
2025-04-21
4

D3.js可通过加载外部SVG文件后操作其DOM元素实现动态交互，使用d3.xml或fetch获取文件后解析为可操作节点，通过数据绑定、属性修改与事件监听实现可视化效果更新，需注意SVG命名空间与异步加载处理。

为什么需要操作外部SVG？

复用设计资源：直接使用设计师提供的矢量图形
性能优化：避免重复绘制复杂图形
动态控制：通过数据驱动图形变化
代码维护：保持HTML结构整洁

核心实现步骤

步骤1：加载外部SVG文件

// 使用D3的XML加载器
d3.xml("external-graphic.svg")
  .then(data => {
    const importedNode = data.documentElement;
    d3.select("#container").node().appendChild(importedNode);
    initManipulation(); // 加载完成后初始化操作
  })
  .catch(error => {
    console.error("SVG加载失败:", error);
  });

步骤2：选择SVG元素

function initManipulation() {
  // 通过CSS选择器定位元素
  const targetPath = d3.select("#special-path");
  // 通过层级关系定位
  const nestedGroup = d3.select("g.layer1 > rect.highlight");
}

步骤3：动态修改属性

// 修改样式属性
targetPath
  .attr("fill", "#4CAF50")
  .style("stroke-width", "2px");

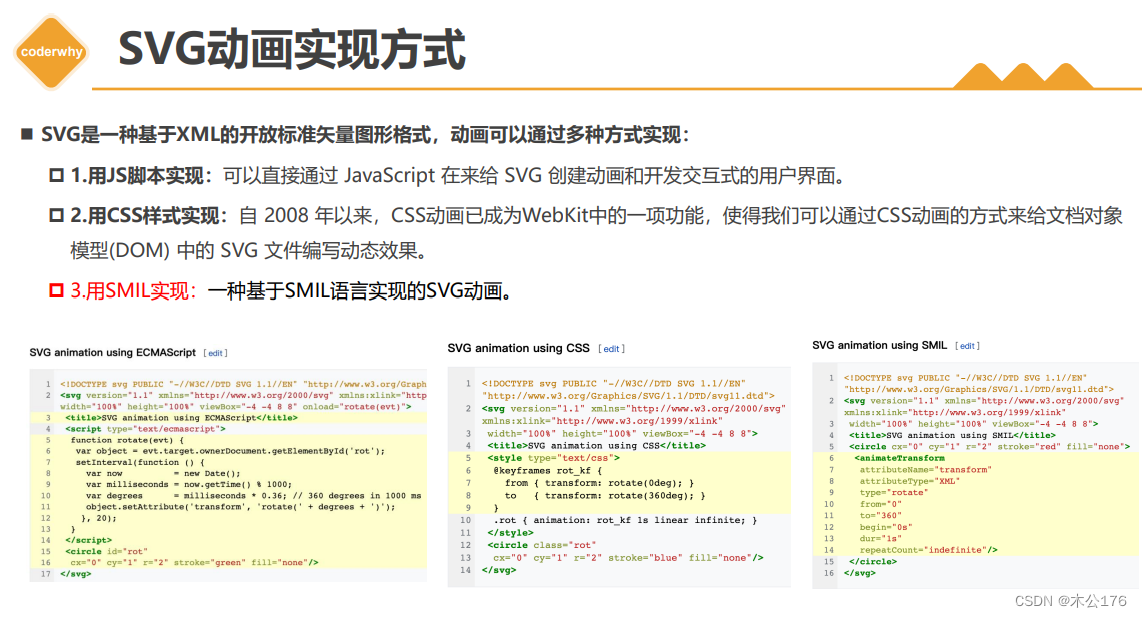

// 添加动画过渡
d3.select(".animated-circle")
  .transition()
  .duration(1000)
  .attr("cx", 300);

步骤4：事件交互实现

d3.selectAll(".interactive-area")
  .on("mouseover", function(event) {
    d3.select(this).classed("active", true);
  })
  .on("click", function(event, d) {
    showTooltip(event.clientX, event.clientY);
  });

高级技巧

数据绑定模式

const dataSet = [20, 35, 15];
d3.selectAll(".data-bar")
  .data(dataSet)
  .attr("height", d => d * 10);

元素动态创建

d3.select("svg")
  .append("path")
  .attr("d", "M10 80 C40 10...")
  .style("fill", "none");

响应式适配方案

function resizeHandler() {
  const containerWidth = d3.select("#container").node().offsetWidth;
  d3.select("svg")
    .attr("viewBox", `0 0 ${containerWidth} 400`)
    .attr("width", "100%");
}
window.addEventListener("resize", resizeHandler);

性能优化建议

DOM操作优化：
- 批量操作使用join()方法
- 减少不必要的重绘
- 使用requestAnimationFrame
资源加载策略：
- 启用Gzip压缩
- 使用<use>标签复用图形
- 实施缓存策略（Cache-Control）
安全实践：
- 验证外部SVG文件来源
- 清理用户输入内容
- 设置CORS策略

浏览器兼容方案

特性	兼容方案
SVG2特性	添加polyfill（svg-polyfill）
旧版IE	添加兼容层（v3.5.17）
移动端适配	添加viewport meta标签

常见问题解决

Q1：元素加载后无法选取？

检查元素命名空间
确认DOM加载完成状态
使用setTimeout延迟操作

Q2：样式修改无效？

检查CSS特异性
确认内联样式优先级
使用!important覆盖

Q3：动画卡顿？

启用硬件加速：
```
transform: translateZ(0);
```

引用说明：
本文实现基于D3.js官方文档（https://d3js.org）和MDN Web Docs的SVG规范（https://developer.mozilla.org/en-US/docs/Web/SVG），关键方法参考自《Interactive Data Visualization for the Web》技术手册。
