Linux GPIO驱动开发详解，从配置到实战应用步骤教程

Linux GPIO驱动通过内核接口管理硬件引脚，实现输入输出控制，开发时需使用gpiolib框架配置设备树节点，支持方向设置、电平读写及中断处理，用户可通过sysfs或字符设备文件操作引脚状态，模块化设计便于硬件扩展与调试。

在Linux系统中,GPIO（通用输入输出）驱动是嵌入式开发与硬件交互的核心模块之一，它允许开发者通过软件控制硬件引脚的电平状态（高/低），或读取外部设备的信号，本文将深入探讨Linux下GPIO驱动的实现原理、开发流程及实际应用场景，帮助开发者快速掌握相关技术。

GPIO驱动基础概念

  1. 什么是GPIO？
    GPIO是芯片上可编程的物理引脚，可通过配置为输入模式（读取外部信号）或输出模式（控制外部设备），控制LED灯开关、读取按键状态等场景均依赖GPIO。

  2. Linux内核中的GPIO子系统
    Linux内核提供了标准化的GPIO框架（gpiolib），通过统一的API抽象硬件差异，开发者可通过以下接口操作GPIO：

    • Sysfs接口：用户空间通过/sys/class/gpio目录控制GPIO。
    • 字符设备接口（较新内核）：使用gpiochip设备文件进行更高效的访问。
    • 设备树（Device Tree）：描述硬件资源，定义GPIO引脚用途。

GPIO驱动开发步骤

硬件与内核准备

  • 确认硬件平台的GPIO控制器型号（如树莓派的Broadcom GPIO）。

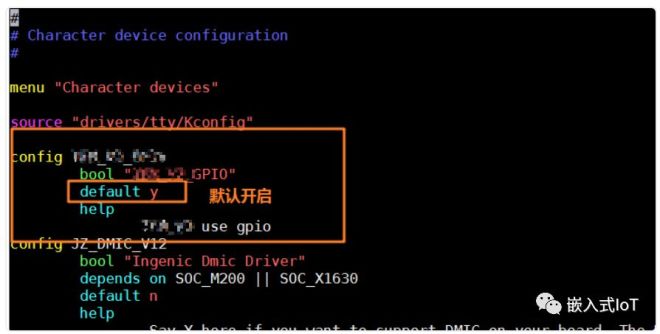

  • 内核需启用GPIO支持：
    CONFIG_GPIOLIB=y
CONFIG_GPIO_SYSFS=y

设备树配置

通过设备树绑定GPIO引脚,例如为LED设备指定GPIO引脚号：

led {
    compatible = "gpio-leds";
    led1 {
        label = "user_led";
        gpios = <&gpio0 14 GPIO_ACTIVE_HIGH>;
        linux,default-trigger = "heartbeat";
    };
};

编写内核驱动

以下是一个简单的GPIO输出驱动示例：

Linux GPIO驱动开发详解，从配置到实战应用步骤教程 第1张

#include <linux/module.h>
#include <linux/gpio.h>
#define LED_PIN 17 // 假设GPIO17控制LED
static int __init gpio_driver_init(void) {
    if (gpio_request(LED_PIN, "led_gpio")) {
        printk(KERN_ERR "Failed to request GPIO %dn", LED_PIN);
        return -1;
    }
    gpio_direction_output(LED_PIN, 0); // 初始化为输出模式，低电平
    gpio_set_value(LED_PIN, 1);        // 点亮LED
    return 0;
}
static void __exit gpio_driver_exit(void) {
    gpio_set_value(LED_PIN, 0);
    gpio_free(LED_PIN);
}
module_init(gpio_driver_init);
module_exit(gpio_driver_exit);
MODULE_LICENSE("GPL");

调试与测试

  1. 命令行工具验证

    • 导出GPIO引脚：
      echo 17 > /sys/class/gpio/export
echo "out" > /sys/class/gpio/gpio17/direction
echo 1 > /sys/class/gpio/gpio17/value
    • 使用gpiodetect和gpioinfo查看GPIO状态。

  2. 内核日志分析
    通过dmesg检查驱动加载时的错误信息，例如GPIO请求冲突或权限问题。

安全与最佳实践

  1. 引脚复用冲突
    避免同一GPIO被多个驱动占用，使用gpio_request()进行资源申请。

  2. 电气特性防护

    • 确保GPIO引脚电流不超过芯片规格（通常3-16mA）。
    • 为输入引脚添加上拉/下拉电阻，避免悬空状态。

  3. 用户空间访问控制
    通过udev规则或文件权限限制普通用户对/sys/class/gpio的访问。

实际应用案例

  1. 工业控制
    GPIO用于读取传感器信号（如光电开关）或控制继电器。

  2. 智能家居
    通过PWM（脉宽调制）实现LED调光或电机调速。

  3. 嵌入式设备诊断
    输出调试信号至示波器，分析系统时序问题。

引用说明参考了以下权威资源：

  1. Linux内核官方文档 – GPIO接口
  2. Sysfs GPIO用户空间文档
  3. 《Linux设备驱动程序开发》 – 机械工业出版社

（版权声明：原创内容遵循CC BY-NC 4.0协议，引用请注明来源。）

GPIO配置指南Linux驱动开发嵌入式系统实战
