d3js实现动态曲线图

D3.js通过数据绑定与过渡动画可实现动态曲线图，支持实时数据更新和交互操作，开发者可基于SVG或Canvas绘制路径，利用插值函数生成平滑曲线，并通过时间函数控制动态变化，适用于实时监控、数据可视化等场景，展现灵活可视化效果。

前言
数据可视化是传递信息的高效方式，而动态曲线图能够直观展示数据随时间的变化趋势，借助D3.js（Data-Driven Documents），开发者可以通过简洁的代码实现交互式动态图表，本文将详细讲解如何使用D3.js创建一个动态曲线图，涵盖数据绑定、过渡动画和实时更新等核心功能，帮助您快速掌握技术要点。

第一部分：准备工作

  1. 引入D3.js库
    在HTML文件中通过CDN引入D3.js：

    <script src="https://d3js.org/d3.v7.min.js"></script>

  2. 创建容器
    添加一个<div>作为图表容器，并设置基本样式：

    <div id="chart-container">
  <svg id="chart"></svg>
</div>
<style>
  #chart-container {
    width: 800px;
    height: 400px;
    margin: 20px auto;
  }
  .line {
    fill: none;
    stroke: #3498db;
    stroke-width: 2px;
  }
</style>

第二部分：绘制基础曲线图

  1. 初始化SVG和比例尺

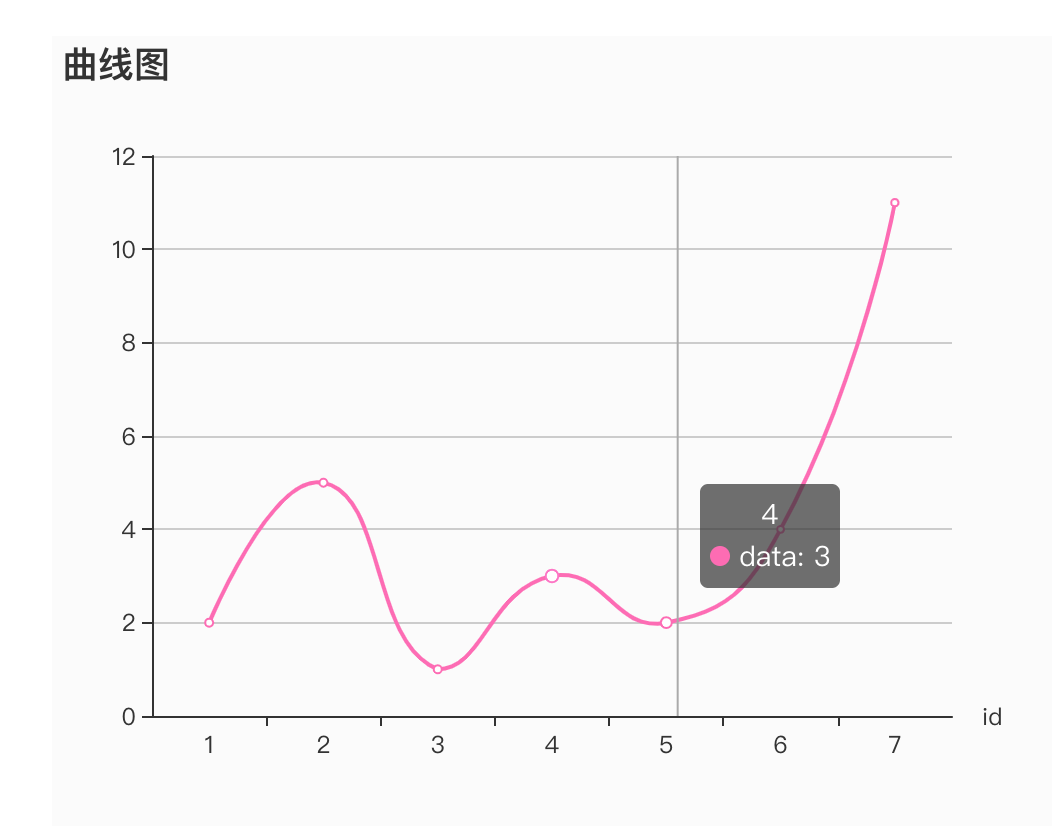

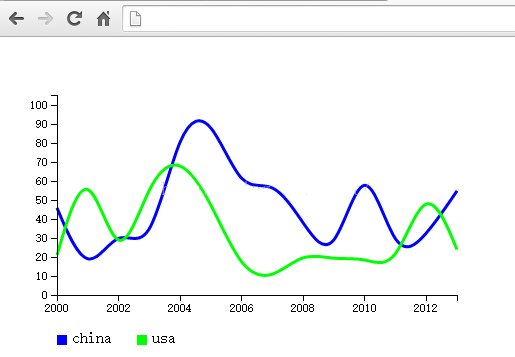

    d3js实现动态曲线图 第1张

    const width = 800, height = 400;
const svg = d3.select("#chart")
  .attr("width", width)
  .attr("height", height);
// 定义比例尺
const xScale = d3.scaleLinear()
  .domain([0, 100])  // 假设X轴为0-100
  .range([50, width - 30]);
const yScale = d3.scaleLinear()
  .domain([0, 100])  // 假设Y轴为0-100
  .range([height - 50, 30]);

  2. 生成初始数据
    创建一个包含时间戳和随机值的数组：

    let data = Array.from({length: 100}, (_, i) => ({
  time: i,
  value: Math.random() * 100
}));

  3. 绘制曲线路径

    const line = d3.line()
  .x(d => xScale(d.time))
  .y(d => yScale(d.value));
svg.append("path")
  .datum(data)
  .attr("class", "line")
  .attr("d", line);

第三部分：实现动态效果

  1. 添加过渡动画
    使用transition()方法平滑更新路径：

    function updateChart(newData) {
  svg.select(".line")
    .datum(newData)
    .transition()
    .duration(1000)
    .attr("d", line);
}

  2. 定时更新数据
    通过setInterval模拟实时数据流：

    setInterval(() => {
  // 移除旧数据点，添加新点
  const newData = data.slice(1).concat({
    time: data[data.length - 1].time + 1,
    value: Math.random() * 100
  });
  data = newData;
  updateChart(data);
}, 1500);

  3. 优化性能

    • 限制数据点数量（如仅保留最近100个点）。
    • 使用requestAnimationFrame替代setInterval避免卡顿。

第四部分：增强交互性（可选）

  1. 添加坐标轴

    const xAxis = d3.axisBottom(xScale);
const yAxis = d3.axisLeft(yScale);
svg.append("g")
  .attr("transform", `translate(0, ${height - 50})`)
  .call(xAxis);
svg.append("g")
  .attr("transform", "translate(50, 0)")
  .call(yAxis);

  2. 悬停提示
    绑定mouseover事件显示数值：

    svg.select(".line")
  .on("mouseover", (event) => {
    const [x, y] = d3.pointer(event);
    // 根据坐标显示数据值
  });

总结与优化建议

  • 核心优势：D3.js通过数据驱动的方式实现高度自定义的图表，动态曲线图仅是冰山一角。
  • 扩展性：可结合WebSocket实现真实数据流，或添加图例、缩放功能。
  • 注意事项：定期清理无用数据，避免内存泄漏；移动端需优化渲染性能。

引用说明
本文代码参考自D3.js官方文档（https://d3js.org/）及Mike Bostock的示例（https://observablehq.com/@mbostock），数据可视化最佳实践部分援引《Interactive Data Visualization for the Web》（Scott Murray, O’Reilly）。
