D3.js多维柱状图通过动态绑定数据与SVG元素，支持多维度数据对比分析，可自定义坐标轴、颜色映射与交互效果，适用于展示复杂数据集的分层结构或时间趋势，兼容响应式布局适配不同屏幕。

核心实现步骤

数据准备与结构设计

const dataset = [
{category: '电子产品', values: [230, 170, 300]},
{category: '家居用品', values: [150, 200, 180]},
{category: '服装服饰', values: [280, 220, 250]}
];
const dimensions = ['第一季度', '第二季度', '第三季度'];

采用对象数组结构存储多维数据,确保每个类别对应多个维度的数值。

比例尺动态计算

const xScale = d3.scaleBand()
.domain(dataset.map(d => d.category))
.range([margin.left, width - margin.right])
.padding(0.2);

const yScale = d3.scaleLinear()
.domain([0, d3.max(dataset, d => d3.max(d.values))])
.range([height – margin.bottom, margin.top]);

const colorScale = d3.scaleOrdinal()
.domain(dimensions)
.range(d3.schemeCategory10);

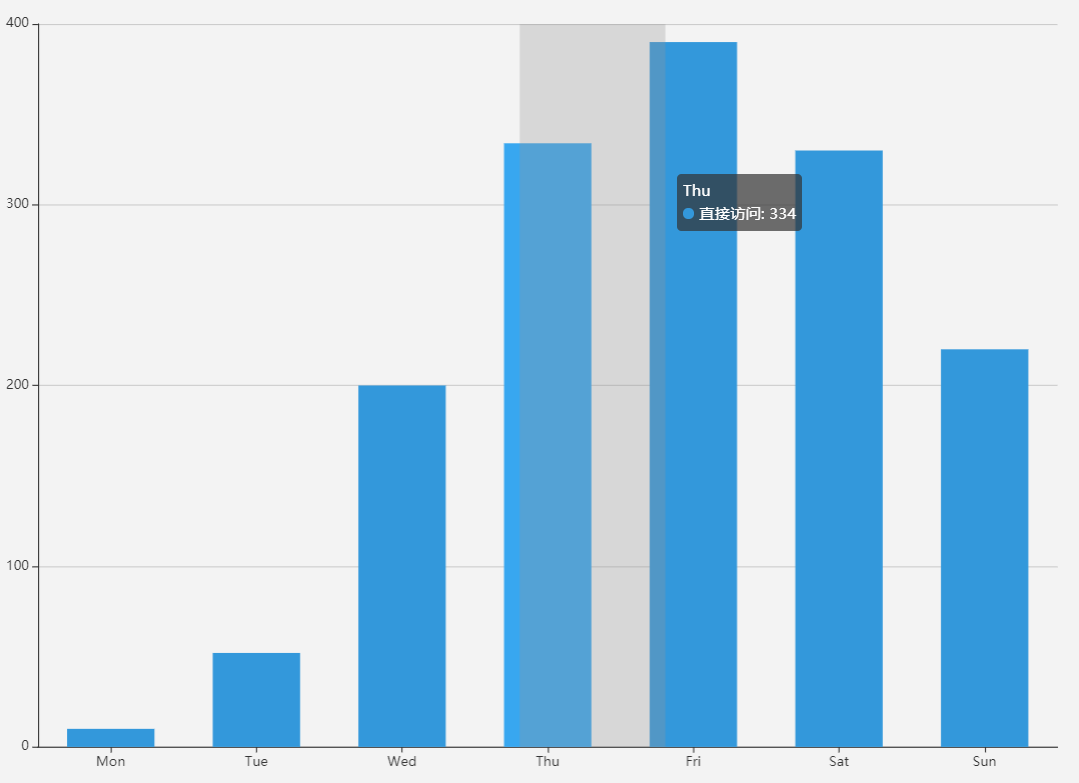

d3js多维柱状图第1张

通过scaleBand实现分类间距控制，scaleOrdinal为不同维度分配辨识度高的颜色。
3. **组合式柱形绘制**
```javascript
svg.selectAll(".category-group")
  .data(dataset)
  .enter().append("g")
  .attr("class", "category-group")
  .attr("transform", d => `translate(${xScale(d.category)},0)`)
  .selectAll("rect")
  .data(d => d.values.map((v, i) => ({value: v, dimension: dimensions[i]})))
  .join("rect")
  .attr("x", (d, i) => xScale.bandwidth()/3 * i)
  .attr("y", d => yScale(d.value))
  .attr("width", xScale.bandwidth()/3 - 2)
  .attr("height", d => height - margin.bottom - yScale(d.value))
  .attr("fill", d => colorScale(d.dimension));

采用分组嵌套方式,在x轴每个分类区间内绘制多个并列柱体，通过bandwidth计算动态宽度。

交互增强设计

const tooltip = d3.select("body").append("div")
  .attr("class", "tooltip")
  .style("opacity", 0);
rects.on("mouseover", (event, d) => {
  tooltip.transition().duration(200)
    .style("opacity", .9);
  tooltip.html(`<strong>${d.dimension}</strong><br>数值: ${d.value}`)
    .style("left", (event.pageX + 10) + "px")
    .style("top", (event.pageY - 28) + "px");
})
.on("mouseout", () => {
  tooltip.transition().duration(500)
    .style("opacity", 0);
});

添加浮动提示框显示精确数值,通过CSS过渡动画提升交互流畅度。

性能优化建议

大数据量处理
采用Web Workers预计算数据，使用d3.quadtree实现局部渲染优化

响应式设计
添加窗口监听事件动态更新比例尺：

window.addEventListener('resize', () => {
const newWidth = container.clientWidth;
xScale.range([margin.left, newWidth - margin.right]);
svg.attr("width", newWidth);
// 重绘图形逻辑
});
