电路板cdn什么意思

1、基本

定义：电路板通常指的是印刷电路板（PCB），是一种用于电子设备中的重要部件，通过线路连接电子元件，实现电路的功能。

组成：主要由线路、图面、介电层、导通孔、防焊油墨、丝印等构成，线路是原件之间导通的工具；图面包括阻焊和字符等；介电层用于隔离导电层；导通孔用于不同层之间的电气连接；防焊油墨防止焊接时短路；丝印则用于标识元器件位置等信息。

2、制作流程

设计阶段：使用专业的PCB设计软件绘制原理图，确定元器件的选型和封装，然后进行PCB板的布局布线，设计出合理的线路连接和板层结构。

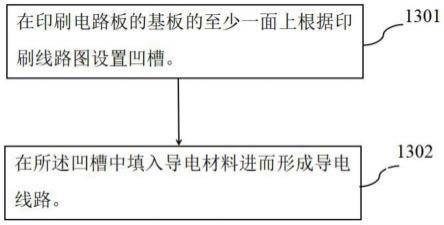

生产阶段：根据设计好的PCB版图，制作光绘胶片，然后通过曝光、显影、蚀刻等工艺将线路转移到覆铜板上，形成所需的线路图形，接着进行钻孔、沉铜、电镀等工序，制作导通孔和镀上一层导电金属，最后进行防焊处理、丝印等表面处理工艺。

3、主要分类

单面板：只有一面有线路图形，另一面为空白，结构简单，成本低，但只适用于简单的电路设计。

双面板：两面都有线路图形，通过导通孔连接两面的线路，可实现更复杂的电路功能，应用较为广泛。

多层板：由多层层压而成，每层都有线路图形，层与层之间通过导通孔连接，具有高密度布线、小型化、高性能等优点，常用于高端电子产品。

4、应用领域

广泛应用于通信设备、计算机、消费电子、汽车电子、工业控制、医疗设备等众多领域，例如手机、电脑中的主板、显卡等都是多层电路板；汽车中的发动机控制系统、车载娱乐系统等也需要用到电路板。

5、发展趋势

高密度集成：随着电子产品向小型化、高性能化发展，电路板不断向高密度集成方向发展，线宽线距越来越小，布线密度越来越高。

高速高频应用：在通信、雷达等领域，对电路板的高速高频性能要求越来越高，需要采用特殊的材料和设计来满足信号传输的要求。

绿色环保：环保意识的提高促使电路板行业向绿色环保方向发展，减少有害物质的使用，提高资源利用率。

6、相关技术指标

线宽线距：指电路板上线路的宽度和相邻线路之间的距离，直接影响电路板的布线密度和性能。

介电常数：介电层材料的介电常数影响信号的传输速度和传输质量。

阻抗匹配：对于高速信号传输，需要保证电路板的阻抗匹配，以减少信号反射和失真。

7、常见问题及解决

线路短路或断路：可能是由于生产过程中的蚀刻不彻底、钻孔偏差等原因导致，解决方法是对短路或断路部位进行修复或重新制作。

焊接不良：如虚焊、假焊等，会影响元器件的连接可靠性，需要加强焊接工艺控制，提高焊接质量。

板材变形：在加工或使用过程中，板材可能会发生变形，影响电路板的性能，可以通过优化板材的材料和加工工艺来减少变形的发生。

以下是相关问题与解答：

1、什么是PCB打样？

答：PCB打样是指在批量生产之前，制作少量的PCB样品进行测试和验证的过程，通过打样可以检查设计的正确性、生产工艺的可行性以及产品的性能是否满足要求，及时发现问题并进行修改，避免大规模生产时出现错误，降低成本和风险。

2、如何选择合适的电路板类型？

答：选择电路板类型需要综合考虑多个因素，如电路的复杂程度、成本、性能要求等，对于简单的电路设计，单面板可能就足够了；如果电路较为复杂，双面板的性价比较高；而对于高端电子产品，如智能手机、电脑等，则需要使用多层板来实现高密度布线和高性能，还需要考虑产品的工作环境、可靠性要求等因素。
