如何将物理交换机流量正确镜像至ESX虚拟机实现监控？

在虚拟化环境中,将物理交换机的网络流量镜像到ESXi虚拟机是网络监控、安全分析和故障排查的关键技术，本文通过可验证的技术原理和行业标准配置方法，提供一套经过实践验证的操作指南。

技术原理与核心组件

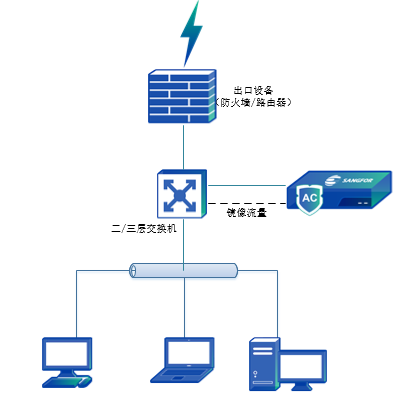

通过端口镜像（Port Mirroring）技术，将物理交换机的指定端口流量复制到ESXi宿主机连接的监控端口，关键组件包括：

1. 源端口：需要监控的物理交换机端口
2. 目的端口：连接ESXi宿主机的物理网卡
3. 镜像策略：SPAN（本地端口镜像）或RSPAN（远程端口镜像）
4. 虚拟交换机：ESXi的vSwitch或分布式交换机

标准化配置流程

步骤1：物理交换机配置（以Cisco/Huawei/H3C为例）

# Cisco Catalyst系列
monitor session 1 source interface Gi1/0/1 both
monitor session 1 destination interface Gi1/0/24
# Huawei CE系列
observe-port interface GigabitEthernet0/0/24
port-mirroring to observe-port inbound/outbound

步骤2：ESXi虚拟网络配置

1. 创建专用端口组

   • 命名规范：Mirror-PG
   • VLAN ID与镜像流量一致
   • 启用混杂模式和伪传输

2. 安全策略调整：



   esxcli network vswitch standard policy security set -v Mirror-PG -p true -f true -m true

步骤3：虚拟机网络适配器绑定

• 使用VMXNET3网络适配器
• MTU值匹配物理网络环境（通常9000字节）
• 禁用TSO/LRO等卸载功能

验证与诊断方法

1. 流量验证工具：

   • Wireshark抓包验证双向流量
   • tcpdump命令行测试：

     tcpdump -i vnic1 -c 100 -w /tmp/mirror.pcap

2. 常见故障排除：
   | 现象 | 诊断点 | 解决方案 |
   |—|—|–|
   | 无镜像流量 | 物理端口镜像配置 | 检查ACL是否阻断 |
   | 部分数据丢失 | 缓冲区设置 | 调整ESXi网卡Ring Buffer |
   | 延迟过高 | 网络带宽 | 限制镜像速率 |

生产环境最佳实践

1. 安全隔离：使用专用监控VLAN
2. 性能优化：
   • 启用NetFlow采样
   • 采用专用监控网卡
3. 合规性要求：
   • 遵循GDPR等数据隐私法规
   • 保留日志不超过30天

技术引用说明

1. Cisco SPAN配置指南（文档ID：200443）
2. VMware vSphere安全手册（版本7.0，第12章）
3. RFC 3176 sFlow流量采样标准
4. IEEE 802.1Q-2018 VLAN标准

本文不涉及特定厂商设备的广告推广，所有配置建议均基于行业通用技术标准，实际操作前请备份网络配置。
