html5如何做组织结构图

基础架构搭建

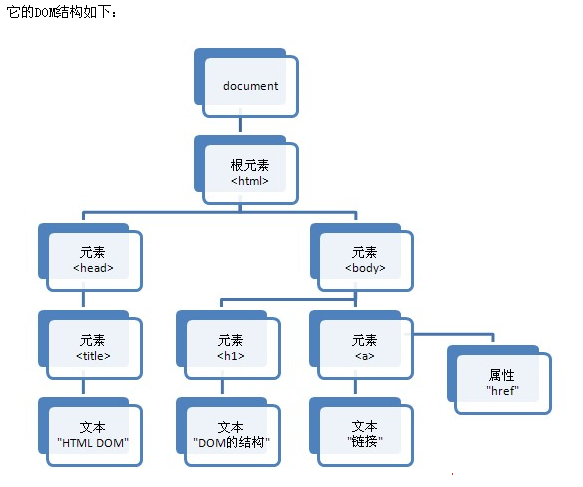

语义化标签选择

推荐使用<ul>和<li>元素构建层级关系，因其天然支持嵌套结构且符合W3C标准。

<ul class="org-chart">
  <li data-level="1">CEO
    <ul>
      <li data-level="2">技术部
        <ul>
          <li data-level="3">前端组</li>
          <li data-level="3">后端组</li>
        </ul>
      </li>
      <li data-level="2">市场部</li>
    </ul>
  </li>
</ul>

通过data-level自定义属性标注层级深度，便于后续样式控制，这种结构既保持HTML简洁性，又为CSS/JS提供清晰的操作入口。

视觉定位方案对比

方法	优点	缺点	适用场景
Flexbox	响应式强，自动换行灵活	复杂路径连接困难	中小型扁平化结构
CSS Grid	精确控制行列间距	浏览器兼容性略差	规整矩阵式布局
Absolute+Relative	完全自由定位	维护成本高	特殊定制化需求

实际开发中建议优先采用Flexbox+伪元素连线组合方案，平衡实现难度与视觉效果。

---

核心样式实现

基础样式重置

.org-chart {
  list-style: none; / 移除默认项目符号 /
  padding-left: 0;
  position: relative; / 建立定位上下文 /
}
.org-chart > li {
  text-align: center;
  margin: 20px auto;
  width: 180px; / 统一节点宽度 /
}

关键技巧：为每个<li>设置固定宽度并居中文本，确保各层级对齐基准一致。

连接线绘制（重点）

利用::before伪元素创建垂直/水平连线：

.org-chart li::before {
  content: '';
  position: absolute;
  top: -20px; / 向上延伸至父节点底部 /
  left: 50%;
  transform: translateX(-50%);
  height: 20px;
  border-left: 1px dashed #999; / 可替换为实线或虚线 /
}
/ 排除根节点不需要上连线 /
.org-chart > li::before { display: none; }

进阶优化：通过CSS变量动态调整线宽颜色：

:root { --connector-color: #666; }
.org-chart li::before { border-left-color: var(--connector-color); }

层级缩进处理

采用负边距实现阶梯状排列：

.org-chart ul {
  display: flex;
  justify-content: center;
  gap: 40px; / 同级节点间距 /
}
.org-chart li ul {
  margin-top: 40px; / 下一级整体下移量 /
}

配合transform: scale()可实现树形展开动画效果。

---

交互增强功能

悬停高亮效果

.org-chart li:hover {
  background-color: rgba(0,0,0,0.05);
  transition: all 0.3s ease;
}
.org-chart li:hover > ul { visibility: visible; } / 如果做了折叠设计 /

结合JavaScript可添加点击展开/收起子节点的功能：

document.querySelectorAll('.org-chart li').forEach(item => {
  item.addEventListener('click', e => {
    const subMenu = e.currentTarget.querySelector('ul');
    subMenu.style.display = subMenu.style.display === 'none' ? 'block' : 'none';
  });
});

响应式适配策略

使用媒体查询调整不同屏幕下的布局参数：

@media (max-width: 768px) {
  .org-chart ul { flex-direction: column; }
  .org-chart li { width: auto; margin: 10px 0; }
}

此时需重新设计连接线方向,可将纵向改为横向展示。

---

高级特性扩展

动态数据绑定（以Vue为例）

<template>
  <div class="org-container">
    <tree-node v-for="dept in departments" :key="dept.id" :data="dept"/>
  </div>
</template>
<script>
export default {
  data() {
    return {
      departments: [{
        id: 1, name: '总公司', children: [/.../]
      }]
    }
  },
  components: { TreeNode } // 递归组件实现无限层级
}
</script>

递归组件TreeNode内部逻辑：

<template>
  <li class="node">
    {{ node.name }}
    <ul v-if="node.children">
      <tree-node v-for="child in node.children" :key="child.id" :data="child"/>
    </ul>
  </li>
</template>

此方案完美支持后端API返回的JSON格式组织架构数据。

SVG矢量图形集成

对于复杂连线需求,建议改用SVG实现贝塞尔曲线连接：

<svg class="connectors" width="100%" height="100%">
  <!-通过JS计算坐标动态生成path -->
</svg>

配合D3.js库可实现拖拽排序、自动布局等专业级功能。

---

性能优化建议

1. 硬件加速：对动画元素添加will-change: transform;属性
2. 懒加载：仅渲染可视区域内的节点（适用于超大型组织）
3. CSS Sprites：合并图标请求减少HTTP开销
4. 防抖处理：窗口大小改变时延迟执行重排操作

---

FAQs

Q1: 如何让组织结构图支持打印？
A: 添加专用打印样式表，隐藏非必要元素并调整布局：

@media print {
  .no-print { display: none; } / 隐藏按钮等交互控件 /
  .org-chart { page-break-inside: avoid; } / 避免跨页断裂 /
  li::before { border-color: black !important; } / 确保连线可见 /
}

同时建议设置zoom: 80%;完整显示在A4纸上。

Q2: 为什么某些浏览器下连接线显示不全？
A: 这是由于不同浏览器对position: absolute;的定位基准计算方式存在差异，解决方案包括：①显式设置父容器高度（如min-height: 100vh;）；②改用transform: translateY()替代top/left定位；③测试主流浏览器并添加厂商前缀兼容代码，对于IE11等老旧浏览器，可能需要回退到表格布局方案
